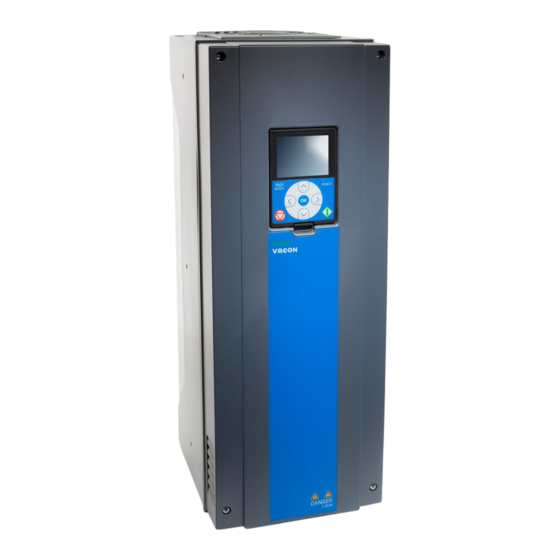

Seite 1 100 flow ® frequenzumrichter applikationshandbuch...
Seite 3: Über Diese Anleitung
Software-Version: FW0159V016 ÜBER DIESE ANLEITUNG Diese Anleitung ist urheberrechtliches Eigentum von Vacon Ltd. Alle Rechte vorbehalten. Die Anleitung kann sich ohne Vorankündigung ändern. Die Originalsprache dieser Anleitung ist Englisch. In diesem Handbuch finden Sie Informationen zu den Funktionen und zur Verwendung Ihres VACON Frequenzumrichters.
Seite 4 VACON · 4 VORWORT Kapitel 9, Betriebswertbeschreibungen Kapitel 10: Parameterbeschreibungen Parameter und ihre Verwendung • Programmieren von Digital- und Analogeingängen • Anwendungsspezifische Funktionen • Kapitel 11: Fehlersuche Fehler und ihre Ursachen • Quittieren von Fehlern • Kapitel 12: Anhang Angaben zu den verschiedenen Werkseinstellungen der Anwendungen •...
Seite 5: Funktionen Des Vacon ® Frequenzumrichters
VORWORT VACON · 5 FUNKTIONEN DES VACON FREQUENZUMRICHTERS ® Sie können die für Ihren Prozess erforderliche Applikation auswählen: Standard, HVAC, • PID-Regler, Multi-Pump (einzelner Frequenzumrichter) oder Multi-Pump (mehrere Frequenzumrichter). Der Frequenzumrichter nimmt automatisch einige der erforderlichen Einstellungen vor, wodurch die Inbetriebnahme einfach wird.
Seite 6 VACON · 6 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 7: Inhaltsverzeichnis
INHALTSVERZEICHNIS VACON · 7 INHALTSVERZEICHNIS Vorwort Dokumentdetails Über diese Anleitung Funktionen des VACON Frequenzumrichters ® 1 Kurzanleitung Steuertafel und Tastenfeld Die Displays Erster Start Beschreibung der Anwendungen 1.4.1 Standard- und HVAC-Applikationen 1.4.2 PID-Regler 1.4.3 Multi-Pump-Applikation (einzelner Frequenzumrichter) 1.4.4 Multi-Pump-Applikation (mehrere Frequenzumrichter)
Seite 8 VACON · 8 INHALTSVERZEICHNIS 4 Menü „Betriebsdaten“ Monitorgruppe 4.1.1 Multimonitor 4.1.2 Trendkurve 4.1.3 Basis 4.1.4 4.1.5 Temperatureingänge 4.1.6 Extras und Erweitert 4.1.7 Überwachen der Timerfunktionen 4.1.8 PID-Regler-Überwachung 4.1.9 Überwachen des externen PID-Reglers 4.1.10 Überwachen der MultiPump-Funktion 4.1.11 Wartungszähler 4.1.12 Feldbus-Prozessdatenüberwachung 4.1.13...
Seite 9 INHALTSVERZEICHNIS VACON · 9 7 Menü „E/A und Hardware“ Standard-E/A Steckplätze für Optionskarten Echtzeituhr Einstellungen: Leistungseinheit (Einst:LeistEinh) Steuertafel Feldbus 8 Benutzereinstellungen, Favoriten und Anwendergruppenmenüs Benutzereinstellungen 8.1.1 Benutzereinstellungen 8.1.2 Parameter-Backup Favoriten 8.2.1 Hinzufügen von Elementen zu den Favoriten 8.2.2 Entfernen eines Elements aus den Favoriten Anwendergruppen 8.3.1...
Seite 10 VACON · 10 INHALTSVERZEICHNIS 10.5 Rampen- und Bremsverhalten 10.5.1 Rampe 1 10.5.2 Rampe 2 10.5.3 Magnetis. starten 10.5.4 DC-Bremse 10.5.5 Flussbremsung 10.6 E/A-Konfiguration 10.6.1 Programmieren von Digital- und Analogeingängen 10.6.2 Standardfunktionen der programmierbaren Eingänge 10.6.3 Digitaleingänge 10.6.4 Analogeingänge 10.6.5 Digitalausgänge 10.6.6...
Seite 11 INHALTSVERZEICHNIS VACON · 11 10.16 Multi-Pump-Funktion 10.16.1 Checkliste für die Inbetriebnahme der Multi-Pumpe (mehrere Frequenzumrichter) 10.16.2 Systemkonfiguration 10.16.3 Interlocks 10.16.4 Anschluss des Rückmeldungssensors in einem Multi-Pump-System 10.16.5 Überdrucküberwachung 10.16.6 Pumpenlaufzeitzähler 10.16.7 Erweiterte Einstellungen 10.17 Wartungszähler 10.18 Brand-Modus 10.19 Motor-Vorheizfunktion 10.20 Umrichter anpassen 10.21 Pumpenregelung...
Seite 12: Kurzanleitung
VACON · 12 KURZANLEITUNG KURZANLEITUNG STEUERTAFEL UND TASTENFELD Die Steuertafel bildet die Schnittstelle zwischen Frequenzumrichter und Benutzer. Mit der Steuertafel können Sie die Drehzahl von Motoren regeln und den Status des Frequenzumrichters überwachen. Sie können außerdem die Parameter des Frequenzumrichters einstellen.
Seite 13: Erster Start
KURZANLEITUNG VACON · 13 READY STOP Main Menu Quick Setup ( 17 ) Monitor ( 5 ) Parameters ( 12 ) Abb. 2: Das Grafik-Display A. Das erste Statusfeld: STOPP/BETRIEB F. Das Positionsfeld: ID-Nummer des B. Die Drehrichtung des Motors Parameters und aktuelle Position im C.
Seite 14: Beschreibung Der Anwendungen
VACON · 14 KURZANLEITUNG Sprachenauswahl (P6.1) Die Auswahl ist in allen Sprachpaketen unterschiedlich. Sommerzeit* (P5.5.5) Russland Zeit* (P5.5.2) hh:mm:ss Jahr* (P5.5.4) JJJJ Datum* (P5.5.3) tt.mm. * Diese Schritte werden angezeigt, wenn eine Batterie eingebaut ist Anlaufassistent? Nein Wählen Sie Ja und drücken Sie auf die Taste „OK“. Wenn Sie Nein wählen, wird der Frequenzumrichter aus dem Anlaufassistenten entfernt.
Seite 15: Standard- Und Hvac-Applikationen
KURZANLEITUNG VACON · 15 1.4.1 STANDARD- UND HVAC-APPLIKATIONEN Verwenden Sie beispielsweise für die Regelung von Pumpen oder Gebläsen die Standard- und HVAC-Applikationen. Der Frequenzumrichter kann entweder über das Tastenfeld, den Feldbus oder die E/A- Klemmleiste gesteuert werden. Bei Steuerung des Frequenzumrichters über die E/A-Klemmleiste wird das Frequenzsollwertsignal an AI1 (0 bis 10 V) oder AI2 (4 bis 20 mA) angeschlossen.
Seite 16: Beschreibung
(FEHLER) FAULT (FEHLER) RO2/2 CM RO2/3 NO TI1+ Thermistoreingang TI1- RO3/2 CM Relaisausgang 3 READY (BEREIT) RO3/3 NO Abb. 4: Die werkseitig festgelegten Steueranschlüsse der Standard- und HVAC-Applikationen * = Nur verfügbar in VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 17 KURZANLEITUNG VACON · 17 ** = Weitere Informationen über die DIP-Schalter-Konfigurationen im VACON 100 X finden ® Sie im Installationshandbuch des Vacon 100 ® Abb. 5: Der DIP-Schalter A. Digitaleingänge C. An GND angeschlossen (Standard) B. Isoliert Tabelle 2: M1.1 Assistenten...
Seite 18 VACON · 18 KURZANLEITUNG Tabelle 3: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Standard 1 = HVAC 2 = PID-Regler 3 = Multi-Pump (ein- Applikation zelner Frequenzum- richter) 4 = Multi-Pump (meh- rere Frequenzumrich- ter) Sollwert Mindestfre- Der minimal zulässige...
Seite 19 KURZANLEITUNG VACON · 19 Tabelle 3: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Dieser Wert (f ) kann dem Typenschild des 1.10 Motornennfrequenz 320.0 50 / 60 Motors entnommen werden. Dieser Wert n kann dem Typenschild des 1.11...
Seite 20 VACON · 20 KURZANLEITUNG Tabelle 3: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Rampe 1.16 Startfunktion 1 = Fliegender Start 0 = Leerauslauf 1.17 Stoppfunktion 1 = Rampe Automatische Feh- 0 = Gesperrt 1.18 lerquittierung 1 = Freigegeben...
Seite 21 KURZANLEITUNG VACON · 21 Tabelle 3: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Auswahl der Frequenz- sollwert-Quelle, wenn als Steuerplatz E/A A festgelegt ist 0 = PC 1 = Festfrequenz 0 2 = Steuertafelsollwert 3 = Feldbus 4 = AI1...
Seite 22: Pid-Regler
VACON · 22 KURZANLEITUNG Tabelle 3: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = 0 bis 10 V / 0 bis 1.26 AI2 Signalbereich 20 mA 1 = 2 bis 10 V / 4 bis 20 1.27...
Seite 23 RO1/3 NO RO2/1 NC Relaisausgang 2 FEHLER FEHLER RO2/2 CM RO2/3 NO TI1+ Thermistoreingang TI1- RO3/2 CM Relaisausgang 3 BEREIT RO3/3 NO Abb. 6: Werkseitig festgelegte Steueranschlüsse des PID-Reglers * = Nur verfügbar in VACON 100 X. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 24 VACON · 24 KURZANLEITUNG ** = Weitere Informationen über die DIP-Schalter-Konfigurationen im VACON 100 X finden ® Sie im Installationshandbuch des VACON 100 X. ® Abb. 7: Der DIP-Schalter A. Digitaleingänge C. An GND angeschlossen (Standard) B. Isoliert Tabelle 5: M1.1 Assistenten...
Seite 25 KURZANLEITUNG VACON · 25 Tabelle 6: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Standard 1 = HVAC 2 = PID-Regler 3 = Multi-Pump (ein- Applikation zelner Frequenzum- richter) 4 = Multi-Pump (meh- rere Frequenzumrich- ter) Sollwert Mindestfre- Der minimal zulässige...
Seite 26 VACON · 26 KURZANLEITUNG Tabelle 6: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Dieser Wert (f ) kann 50.0 / dem Typenschild des 1.10 Motornennfrequenz 320.0 60.0 Motors entnommen werden. Dieser Wert n kann dem Typenschild des 1.11...
Seite 27 KURZANLEITUNG VACON · 27 Tabelle 6: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Rampe 1.16 Startfunktion 1 = Fliegender Start 0 = Leerauslauf 1.17 Stoppfunktion 1 = Rampe Automatische Feh- 0 = Gesperrt 1.18 lerquittierung 1 = Freigegeben...
Seite 28 VACON · 28 KURZANLEITUNG Tabelle 6: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Auswahl der Frequenz- sollwert-Quelle, wenn als Steuerplatz E/A A festgelegt ist 0 = PC 1 = Festfrequenz 0 2 = Steuertafelsollwert 3 = Feldbus 4 = AI1...
Seite 29 KURZANLEITUNG VACON · 29 Tabelle 6: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 1.29 RO3 Funktion 11007 Siehe P3.5.3.2.1 1.30 AO1 Funktion 10050 Siehe P3.5.4.1.1 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 30 VACON · 30 KURZANLEITUNG Tabelle 7: M1.33 PID-Regler Werksein Index Parameter Min. Max. Einheit Beschreibung Wenn der Parameter auf 100 % eingestellt ist, bewirkt eine Feh- 1.33.1 PID-Verstärkung 0.00 100.00 100.00 lerwertabweichung von 10 % eine Änderung des Reglerausgangs um 10 %.
Seite 31: Sp1 Wakeup-Pegel Variiert Variiert
KURZANLEITUNG VACON · 31 Tabelle 7: M1.33 PID-Regler Werksein Index Parameter Min. Max. Einheit Beschreibung Der Frequenzumrich- ter wechselt in den Sleep-Modus, wenn die Ausgangsfrequenz län- Einstellwert Sleep- ger als die durch den 1.33.10 320.0 1016 Frequenz SP1 Parameter Sleep-Ver- zögerung definierte...
Seite 32 VACON · 32 KURZANLEITUNG Start/Stopp Abb. 8: Multi-Pump-Konfiguration (einzelner Frequenzumrichter) Die Autowechselfunktion (Änderung der Startreihenfolge) sorgt für einen gleichmäßigeren Verschleiß der Motoren im System. Die Autowechselfunktion überwacht die Betriebsstunden jedes einzelnen Motors und legt ihre die Startreihenfolge fest. Der Motor mit den wenigsten Betriebsstunden wird als erster, der Motor mit den meisten Betriebsstunden als letzter gestartet.
Seite 33 KURZANLEITUNG VACON · 33 Abb. 9: Regelschema, wenn der Autowechsel nur für die Hilfsmotoren konfiguriert ist K1.1 K2.1 K3.1 Abb. 10: Regelschema, wenn der Autowechsel für alle Motoren konfiguriert ist Sie können zwei Steuerplätze verwenden. Wählen Sie Steuerplatz A oder B mit DI6. Wählen Sie Steuerplatz A oder B mit DI6.
Seite 34 VACON · 34 KURZANLEITUNG Sie können alle Umrichterausgänge in allen Anwendungen frei konfigurieren. Die E/A- Standardkarte verfügt über einen Analogausgang (Ausgangsfrequenz) und drei Relaisausgänge (Betrieb, Fehler, Bereit). LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 35 KURZANLEITUNG VACON · 35 Standard-E/A-Karte Klemme Signal Beschreibung +10 Vref Sollausgang Sollwertpo- Platz A: Nicht verwendet tentiometer AI1+ Analogeingang 1 + Position B: 1 bis 10 kΩ Frequenzsollwert (Standard: 0 bis 10 V) 2-Anschluss-Geber AI1- Analogeingang 1 - Istwert AI2+ Analogeingang 2 + PID-Rückmeldung...
Seite 36 VACON · 36 KURZANLEITUNG * = Nur verfügbar in VACON 100 X. ® ** = Weitere Informationen über die DIP-Schalter-Konfigurationen im VACON 100 X finden ® Sie im Installationshandbuch des VACON 100 X. ® Abb. 12: Der DIP-Schalter A. Digitaleingänge C.
Seite 37 KURZANLEITUNG VACON · 37 Tabelle 9: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Standard 1 = HVAC 2 = PID-Regler 3 = Multi-Pump (ein- Applikation zelner Frequenzum- richter) 4 = Multi-Pump (meh- rere Frequenzumrich- ter) Sollwert Mindestfre- Der minimal zulässige...
Seite 38 VACON · 38 KURZANLEITUNG Tabelle 9: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Dieser Wert (f ) kann 50.0 / dem Typenschild des 1.10 Motornennfrequenz 320.0 60.0 Motors entnommen werden. Dieser Wert n kann dem Typenschild des 1.11...
Seite 39 KURZANLEITUNG VACON · 39 Tabelle 9: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Rampe 1.16 Startfunktion 1 = Fliegender Start 0 = Leerauslauf 1.17 Stoppfunktion 1 = Rampe Automatische Feh- 0 = Gesperrt 1.18 lerquittierung 1 = Freigegeben...
Seite 40 VACON · 40 KURZANLEITUNG Tabelle 9: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung Auswahl der Frequenz- sollwert-Quelle, wenn als Steuerplatz E/A A festgelegt ist 0 = PC 1 = Festfrequenz 0 2 = Steuertafelsollwert 3 = Feldbus 4 = AI1...
Seite 41 KURZANLEITUNG VACON · 41 Tabelle 9: M1 Schnelleinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 1.29 RO3 Funktion 11007 Siehe P3.5.3.2.1 1.30 AO1 Funktion 10050 Siehe P3.5.4.1.1 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 42 VACON · 42 KURZANLEITUNG Tabelle 10: M1.34 Multi-Pump (einzelner Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Wenn der Parame- ter auf 100 % ein- gestellt ist, bewirkt eine Fehlerwertab- 1.34.1 PID-Verstärkung 0.00 100.00 100.00 weichung von 10 % eine Änderung des...
Seite 43 KURZANLEITUNG VACON · 43 Tabelle 10: M1.34 Multi-Pump (einzelner Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Einstellwert 1 1.34.9 variiert variiert variiert Steuertafel Der Frequenzum- richter wechselt in den Sleep-Modus, wenn die Aus- gangsfrequenz län- ger als die durch...
Seite 44 VACON · 44 KURZANLEITUNG Tabelle 10: M1.34 Multi-Pump (einzelner Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Aktivieren/deakti- vieren Sie die Inter- locks. Interlocks informieren das System, ob ein Pumpe Interlo- 1.34.15 1032 Motor angeschlos- cking sen ist oder nicht.
Seite 45 KURZANLEITUNG VACON · 45 Tabelle 10: M1.34 Multi-Pump (einzelner Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Bereich B0 = Sonntag B1 = Montag 1.34.19 Autowechseltage 15904 B2 = Dienstag B3 = Mittwoch B4 = Donnerstag B5 = Freitag...
Seite 46: Multi-Pump-Applikation (Mehrere Frequenzumrichter)
VACON · 46 KURZANLEITUNG Tabelle 10: M1.34 Multi-Pump (einzelner Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Pumpe 3 Inter- DigIN Siehe 1.34.25 1.34.27 lock Slot0.1 Pumpe 4 Inter- DigIN Siehe 1.34.25 1.34.28 lock Slot0.1 Pumpe 5 Inter- DigIN Siehe 1.34.25...
Seite 47 KURZANLEITUNG VACON · 47 Start/Stopp Abb. 13: Multi-Pump-Konfiguration (mehrere Frequenzumrichter) Sie können eine Prozessvariable wie beispielsweise den Druck über die Drehzahlsteuerung des regelnden Motors sowie die Anzahl der zu bedienenden Motoren regeln. Der interne PID- Regler im Frequenzumrichter des regelnden Motors steuert die Drehzahl, das Starten und Stoppen der Motoren.
Seite 48 VACON · 48 KURZANLEITUNG Abb. 14: Regelung im Multifollower-Modus Die Abbildung unten zeigt ein Beispiel für den Multimaster-Modus, bei dem die Drehzahl des regelnden Motors auf eine konstante Produktionsfrequenz B festgelegt ist, wenn der nächste Motor startet. Die Kurven A zeigen die Regelung der Pumpen.
Seite 49 KURZANLEITUNG VACON · 49 Standard-E/A-Karte Klemme Signal Beschreibung +10 V Sollausgang AI1+ Analogeingang 1 + Standardmäßig nicht verwendet (Standard: 0 bis 10 V) AI1- Analogeingang 1 - 2-Draht-Wandler Istwert AI2+ Analogeingang 2 + PID-Rückmeldung (Istwert) (Standard 4 bis 20 mA)
Seite 50 VACON · 50 KURZANLEITUNG * = Nur verfügbar in VACON 100 X. ® ** = Weitere Informationen über die DIP-Schalter-Konfigurationen im VACON X finden Sie ® im Installationshandbuch des VACON 100 X. ® Abb. 17: Der DIP-Schalter A. Digitaleingänge C. An GND angeschlossen (Standard) B.
Seite 51 KURZANLEITUNG VACON · 51 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 52 VACON · 52 KURZANLEITUNG UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 53 KURZANLEITUNG VACON · 53 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 54 VACON · 54 KURZANLEITUNG An alle Frequenzumrichter ist 1 Sensor angeschlossen. Das System weist einen niedrigen Redundanzgrad auf, weil nur die Frequenzumrichter redundant sind. Falls ein Frequenzumrichter ausfällt, startet der nächste Frequenzumrichter als Master. • Wenn ein Sensor ausfällt, stoppt das System.
Seite 55 KURZANLEITUNG VACON · 55 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 2-WIRE VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW TRANSMITTER P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) PRESSURE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 56 VACON · 56 KURZANLEITUNG UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 2-WIRE VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW TRANSMITTER P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) PRESSURE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 57 KURZANLEITUNG VACON · 57 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 2-WIRE VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW TRANSMITTER P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) PRESSURE P3.15.3 Pump ID Number P3.15.3 Pump ID Number P3.15.3 Pump ID Number...
Seite 58 VACON · 58 KURZANLEITUNG 2 Frequenzumrichter haben separate Drucksensoren. Das System weist einen mittleren Redundanzgrad auf, weil die Frequenzumrichter und die Drucksensoren doppelt vorhanden sind. Falls ein Frequenzumrichter ausfällt, startet der zweite Frequenzumrichter als Master. • Falls ein Sensor ausfällt, startet der zweite Frequenzumrichter (der einen separaten •...
Seite 59 KURZANLEITUNG VACON · 59 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number TRANSMITTER P3.15.3 Pump ID Number...
Seite 60 VACON · 60 KURZANLEITUNG UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number TRANSMITTER P3.15.3 Pump ID Number...
Seite 61 KURZANLEITUNG VACON · 61 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 VACON 100 FLOW VACON 100 FLOW VACON 100 FLOW P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) P1.2 Application = Multipump(MultiDrive) 2-WIRE 2-WIRE P3.15.3 Pump ID Number P3.15.3 Pump ID Number TRANSMITTER P3.15.3 Pump ID Number...
Seite 62 VACON · 62 KURZANLEITUNG An 2 Frequenzumrichter ist 1 gemeinsamer Sensor angeschlossen. Das System weist einen niedrigen Redundanzgrad auf, weil nur die Frequenzumrichter redundant sind. Falls ein Frequenzumrichter ausfällt, startet der zweite Frequenzumrichter als Master. • Wenn ein Sensor ausfällt, stoppt das System.
Seite 63 KURZANLEITUNG VACON · 63 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 1 2-ANSCHLUSS- VACON 100 FLOW GEBER P1.2 Applikation = Multi-Pump (mehrere Frequenzumrichter) DRUCKSENSOR 1 P3.15.3 Pumpenidentifikationsnummer P3.15.4 Start & Rückmeldung = SignalsConnected (Signale verbunden) +10 V Referenzspannung AI2+ NICHT VERWENDET (0 – 10 V)
Seite 64 VACON · 64 KURZANLEITUNG UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 2 VACON 100 FLOW P1.2 Applikation = Multi-Pump (mehrere Frequenzumrichter) P3.15.3 Pumpenidentifi- kationsnummer P3.15.4 Start & Rückmeldung = SignalsConnected (Signale verbunden) +10 Vref Referenzspannung AI2+ NICHT VERWENDET (0 – 10 V)
Seite 65 KURZANLEITUNG VACON · 65 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 3 VACON 100 FLOW P1.2 Applikation = Multi-Pump (mehrere Frequenzumrichter) P3.15.3 Pumpenidentifikationsnummer P3.15.4 Start & Rückmeldung = SignalsConnected (Signale verbunden) +10 V Referenzspannung AI2+ NICHT VERWENDET (0 – 10 V)
Seite 66 VACON · 66 KURZANLEITUNG An den ersten Frequenzumrichter ist 1 Drucks angeschlossen. Das System ist nicht redundant, weil es stoppt, wenn ein Frequenzumrichter oder ein Sensor ausfallen. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 67 KURZANLEITUNG VACON · 67 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 1 VACON 100 FLOW 2-ANSCHLUSS- GEBER P1.2 Applikation= Multi-Pump (mehrere Frequenzumrichter) P3.15.3 Pumpenidentifikationsnummer = 1 P3.15.4 Start & Rückmeldung = SignalsConnected DRUCKSENSOR 1 (Signale verbunden) +10 V Referenzspannung AI2+...
Seite 68 VACON · 68 KURZANLEITUNG UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 2 VACON 100 FLOW P1.2 Applikation = Multi-Pump (mehrere Frequenzumrichter) P3.15.3 Pumpenidentifi- kationsnummer P3.15.4 Start & Rückmeldung = SignalsConnected (Signale verbunden) +10 Vref Referenzspannung AI2+ NICHT VERWENDET (0 – 10 V)
Seite 69 KURZANLEITUNG VACON · 69 UMRICHTER 1 UMRICHTER 2 UMRICHTER 3 UMRICHTER 3 VACON 100 FLOW P1.2 Applikation = Multi-Pump (mehrere Frequenzumrichter) P3.15.3 Pumpenidentifikationsnummer P3.15.4 Start & Rückmeldung = SignalsConnected (Signale verbunden) +10 V Referenzspannung AI2+ NICHT VERWENDET (0 – 10 V)
Seite 70 VACON · 70 KURZANLEITUNG Tabelle 11: M1.1 Assistenten Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Nicht aktivieren 1 = Aktivieren Wenn Sie „Aktivieren“ 1.1.1 Anlaufassistent 1170 wählen, wird der Anlaufassistent gestar- tet (siehe Kapitel 1.3 Erster Start). Wenn Sie „Aktivieren“...
Seite 71 KURZANLEITUNG VACON · 71 Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Standard 1 = HVAC 2 = PID-Regler 3 = Multi-Pump (ein- Applikation zelner Frequenzum- richter) 4 = Multi-Pump (mehrere Frequen- zumrichter) Sollwert Der minimal zuläs-...
Seite 72 VACON · 72 KURZANLEITUNG Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Dieser Wert (U kann dem Typen- schild des Motors entnommen werden. Motornenn- HINWEIS! variiert variiert variiert spannung Überprüfen Sie, ob der Motor in Drei-...
Seite 73 KURZANLEITUNG VACON · 73 Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Bei der automati- schen Motoridentifi- kation werden die Motorparameter berechnet bzw. gemessen, die für eine optimale Motor- und Drehzahlsteue- rung erforderlich sind. Identifika- 1.15...
Seite 74 VACON · 74 KURZANLEITUNG Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Keine Aktion 1 = Alarm 2 = Alarm + Fehler- Festfrequenz (P3.9.1.13) Reaktion auf 3 = Alarm + Vorheri- 1.20 Fehler:AI- ger Frequenzsoll-...
Seite 75 KURZANLEITUNG VACON · 75 Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Auswahl der Fre- quenzsollwert- Quelle, wenn als Steuerplatz E/A A festgelegt ist 0 = PC 1 = Festfrequenz 0 2 = Steuertafelsoll- wert 3 = Feldbus...
Seite 76 VACON · 76 KURZANLEITUNG Tabelle 12: M1 Schnelleinstellungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. RO1 Funk- Siehe P3.5.3.2.1 1.27 11001 tion RO2 Funk- Siehe P3.5.3.2.1 1.28 11004 tion RO3 Funk- Siehe P3.5.3.2.1 1.29 11007 tion AO1 Funk- Siehe P3.5.4.1.1 1.30...
Seite 77 KURZANLEITUNG VACON · 77 Tabelle 13: M1.35 Multi-Pump (mehrere Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Wenn der Parame- ter auf 100 % ein- gestellt ist, bewirkt eine Fehlerwertab- 1.35.1 PID-Verstärkung 0.00 100.00 100.00 weichung von 10 % eine Änderung des...
Seite 78 VACON · 78 KURZANLEITUNG Tabelle 13: M1.35 Multi-Pump (mehrere Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Einstellwert 1 1.35.9 variiert variiert variiert Steuertafel Der Frequenzum- richter wechselt in den Sleep-Modus, wenn die Aus- gangsfrequenz län- ger als die durch...
Seite 79 KURZANLEITUNG VACON · 79 Tabelle 13: M1.35 Multi-Pump (mehrere Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Die Nummer für die Reihenfolge des Frequenzumrich- ters im Pumpen- Pumpenidentifi- System. Dieser 1.35.15 1500 kationsnummer Parameter wird nur im Multifollo- wer- oder Multi- master-Modus ver- wendet.
Seite 80 VACON · 80 KURZANLEITUNG Tabelle 13: M1.35 Multi-Pump (mehrere Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Autom. gewech- 0 = Hilfspumpe 1.35.19 1028 selte Pumpe 1 = Alle Pumpen Wenn die mit die- sem Parameter festgelegte Zeit abgelaufen ist, wird die Autowechsel- funktion gestartet.
Seite 81: Regelbereichverzögerung
KURZANLEITUNG VACON · 81 Tabelle 13: M1.35 Multi-Pump (mehrere Frequenzumrichter) Werks Index Parameter Min. Max. Einheit Beschreibung einst. Liegt der Rückmel- dungswert außer- halb des Regelbe- Regelbereichver- 1.35.26 3600 1098 reichs, die Zeit, zögerung nach der Pumpen hinzugefügt oder entfernt werden.
Seite 82: Assistenten
VACON · 82 ASSISTENTEN ASSISTENTEN STANDARDANWENDUNGSASSISTENT Der Anwendungsassistent hilft Ihnen beim Eingeben der anwendungsspezifischen Basisparameter. Um den Standardanwendungsassistenten zu aktivieren, setzen Sie auf der Steuertafel den Wert von Parameter P1.2 Anwendung (ID 212) auf Standard. HINWEIS! Wenn Sie den Standard-Anwendungsassistenten aus dem Anlaufassistenten heraus starten, fährt der Assistent direkt mit Schritt 11 fort.
Seite 83: Hvac-Anwendungsassistent
ASSISTENTEN VACON · 83 HVAC-ANWENDUNGSASSISTENT Der Anwendungsassistent hilft Ihnen beim Eingeben der anwendungsspezifischen Basisparameter. Um den HVAC-Anwendungsassistenten zu aktivieren, setzen Sie auf der Steuertafel den Wert von Parameter P1.2 Applikation (ID 212) auf HVAC-Regler. Wählen Sie den Typ oder Prozess (oder die Applika- tion) aus, die Sie regeln.
Seite 84: Anwendungsassistent Für Pid-Regler
VACON · 84 ASSISTENTEN Stellen Sie den Wert für P3.4.1.2 Beschleunigungs- Bereich: 0,1 – 3000.0 s zeit 1 ein. Stellen Sie den Wert für P3.4.1.3 Bremszeit 1 ein. Bereich: 0,1 – 3000.0 s Anschließend geht der Assistent zu den von der Applikation vorgegebenen Schritten.
Seite 85 ASSISTENTEN VACON · 85 Stellen Sie den Wert für P3.1.2.2 Motortyp ein (siehe Typenschild). PM-Motor Asynchronmotor Reluktanzmotor Stellen Sie den Wert für P3.1.1.1 Motornennspan- Bereich: variiert nung ein (siehe Typenschild). Stellen Sie den Wert für P3.1.1.2 Motornennfre- Bereich: 8,00 bis 320,00 Hz quenz ein (siehe Typenschild).
Seite 86: Multi-Pump-Applikationsassistent (Einzelner Frequenzumrichter)
VACON · 86 ASSISTENTEN Wenn Sie ein Analogeingangssignal auswählen, sehen Sie Schritt 18. Bei einer anderen Auswahl fährt der Assistent direkt mit Schritt 19 fort. Stellen Sie den Signalbereich für den Analogein- gang ein. 0 = 0-10 V / 0-20 mA 1 = 2-10 V / 4-20 mA Stellen Sie den Wert für P3.13.1.8 Invert.Reg.Abw.
Seite 87 ASSISTENTEN VACON · 87 Um den Assistenten für die Multi-Pump-Applikation (einzelner Frequenzumrichter) zu aktivieren, setzen Sie auf der Steuertafel den Wert von Parameter P1.2 Applikation (ID 212) auf Multi-Pump (einzelner Frequenzumrichter). HINWEIS! Wenn Sie den Anwendungsassistenten aus dem Anlaufassistenten heraus starten, fährt der Assistent direkt mit Schritt 11 fort.
Seite 88 VACON · 88 ASSISTENTEN Stellen Sie einen Wert für P3.13.1.5 Anzeigeeinheit Der Bereich hängt von der in Schritt 12 Min. ein. getroffenen Auswahl ab. Stellen Sie einen Wert für P3.13.1.6 Anzeigeeinheit Der Bereich hängt von der in Schritt 12 Max. ein.
Seite 89 ASSISTENTEN VACON · 89 Stellen Sie den Wert für P3.13.5.1 SP1 Einstellwert Bereich: 0.00 – 320.00 Hz Sleep-Frequenz ein. Stellen Sie den Wert für P3.13.5.2 SP1 Sleep-Verzö- Bereich: 0 – 3000 s gerung ein. Stellen Sie den Wert für P3.13.5.3 SP1 Wakeup- Der Wertebereich hängt von der ausgewähl-...
Seite 90: Multi-Pump-Applikationsassistent (Mehrere Frequenzumrichter)
VACON · 90 ASSISTENTEN Stellen Sie den Wert für P3.15.9 Autowechseltage Bereich: Montag bis Sonntag Stellen Sie den Wert für P3.15.10 Autowechselta- Bereich: 00:00:00 bis 23:59:59 geszeit ein Stellen Sie den Wert für P3.15.11 Autowechsel-Fre- Bereich: P3.3.1.1-P3.3.1.2 Hz quenzgrenze ein Stellen Sie den Wert für P3.15.12 Autowechsel-...
Seite 91 ASSISTENTEN VACON · 91 Stellen Sie den Wert für P3.1.1.5 Motor Cos Phi ein. Bereich: 0.30-1.00 Stellen Sie den Wert für P3.3.1.1 Sollwert Mindest- Bereich: 0,00 - P3.3.1.2 Hz frequenz ein. Stellen Sie den Wert für P3.3.1.2 Sollwert Höchst- Bereich: P3.3.1.1 - 320,00 Hz frequenz ein.
Seite 92 VACON · 92 ASSISTENTEN Wenn Sie Einstellwert Steuertafel 1 oder Einstellwert Steuertafel 2 als Wert auswählen, fährt der Assistent direkt zu Schritt 22 fort. Stellen Sie den Signalbereich für den Analogein- gang ein. 0 = 0-10 V / 0-20 mA 1 = 2-10 V / 4-20 mA Stellen Sie einen Wert für P3.13.2.1 (Einstellwert...
Seite 93: Brand-Modus-Assistent
ASSISTENTEN VACON · 93 (Wochentage) auswählen, wird Schritt 34 angezeigt. Wenn Sie für den Parameter Autowechsel den Wert Gesperrt festlegen, fährt der Assistent direkt mit Schritt 36 fort. Stellen Sie den Wert für P3.15.7 Autom. gewech- selte Pumpen ein 0 = Hilfspumpen 1 = Alle Pumpen Schritt 33 wird nur angezeigt, wenn Sie für den Parameter Autowechsel in Schritt 31 den...
Seite 94 VACON · 94 ASSISTENTEN Stellen Sie den Wert für P3.17.2 Brand-Modus-Fre- Bereich: variiert quenz ein. Soll das Signal beim Öffnen oder beim Schließen des Kontakts aktiviert werden? 0 = Offener Kontakt 1 = Geschlossener Kontakt Wenn Sie in Schritt 3 den Wert Offener Kontakt eingestellt haben, fährt der Assistent direkt mit Schritt 5 fort.
Seite 95: Benutzerschnittstellen
BENUTZERSCHNITTSTELLEN VACON · 95 BENUTZERSCHNITTSTELLEN NAVIGATION AUF DEM TASTENFELD Die Daten des Frequenzumrichters sind in Menüs und Untermenüs unterteilt. Verwenden Sie für die Navigation zwischen den Menüs die Pfeiltasten NACH OBEN/NACH UNTEN auf dem Tastenfeld. Drücken Sie die OK-Taste, um eine Gruppe oder ein Element aufzurufen.
Seite 96 VACON · 96 BENUTZERSCHNITTSTELLEN Abb. 32: Die Menüstruktur des Frequenzumrichters LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 97: Verwendung Des Grafik-Displays
BENUTZERSCHNITTSTELLEN VACON · 97 VERWENDUNG DES GRAFIK-DISPLAYS READY STOP Main Menu Quick Setup ( 17 ) Monitor ( 5 ) Parameters ( 12 ) Abb. 33: Das Hauptmenü des Grafik-Displays A. Das erste Statusfeld: STOPP/BETRIEB F. Das Positionsfeld: ID-Nummer des B.
Seite 98: Bearbeiten Der Zahlenwerte
VACON · 98 BENUTZERSCHNITTSTELLEN Drücken Sie zweimal die OK-Taste oder einmal die STOP READY Pfeiltaste NACH RECHTS, um in den Bearbeitungsmodus zu wechseln. Rem Control Place M3.2.1 Edit Help Add to favourites Stellen Sie den neuen Wert mithilfe der Pfeiltasten READY NACH OBEN/NACH UNTEN ein.
Seite 99: Auswählen Von Mehr Als Einem Wert
BENUTZERSCHNITTSTELLEN VACON · 99 Wenn Sie einen Zahlenwert bearbeiten wollen, STOP READY springen Sie mit den Pfeiltasten NACH LINKS/ NACH RECHTS von Ziffer zu Ziffer. Ändern Sie die MinFreqReference Ziffern mithilfe der Pfeiltasten NACH OBEN/NACH ID:101 P3.3.1.1 UNTEN. 00.00 Hz Min: 0.00Hz...
Seite 100: Quittieren Von Fehlern
VACON · 100 BENUTZERSCHNITTSTELLEN Verwenden Sie für die Navigation in der Werteliste STOP READY die Pfeiltasten NACH OBEN/NACH UNTEN. Days M 3.12.1.3.1 Sunday Monday Tuesday Wednesday Thursday Friday Um einen Wert zu Ihrer Auswahl hinzuzufügen, READY markieren Sie das nebenstehende Kästchen mit STOP der Pfeiltaste NACH RECHTS.
Seite 101: Ändern Des Steuerplatzes
BENUTZERSCHNITTSTELLEN VACON · 101 wird. Verwenden Sie die FUNCT-Taste oder P3.2.2 „Ort/Fern“, um zwischen lokaler und Fernsteuerung zu wechseln. ÄNDERN DES STEUERPLATZES Drücken Sie an beliebiger Stelle der Menüstruktur die Taste FUNCT. STOP READY Keypad Main Menu Monitor ( 12 )
Seite 102: Aufrufen Der Steuerungsseite
VACON · 102 BENUTZERSCHNITTSTELLEN AUFRUFEN DER STEUERUNGSSEITE Die wichtigsten Werte lassen sich leicht auf der Steuerungsseite überwachen. Drücken Sie an beliebiger Stelle der Menüstruktur die Taste FUNCT. STOP READY Main Menu Monitor ( 12 ) Parameters ( 21 ) Diagnostics...
Seite 103: Ändern Der Drehrichtung
BENUTZERSCHNITTSTELLEN VACON · 103 Seite sind Betriebsdaten. Sie können eine Auswahl der hier angezeigten Werte treffen (siehe hierzu die Anleitung in 4.1.1 Multimonitor). ÄNDERN DER DREHRICHTUNG Die Drehrichtung des Motors lässt sich mit der FUNCT-Taste schnell ändern. HINWEIS! Der Befehl „Richtung ändern“ ist im Menü nur dann verfügbar, wenn der Steuerplatz „Ort“...
Seite 104: Die Schnellbearbeitungsfunktion
VACON · 104 BENUTZERSCHNITTSTELLEN Die Drehrichtung ändert sich sofort. Das Pfeilsymbol im Statusfeld des Displays ändert sich READY STOP ebenfalls. Main Menu Monitor ( 7 ) Parameters ( 15 ) Diagnostics ( 6 ) DIE SCHNELLBEARBEITUNGSFUNKTION Mit der Schnellbearbeitungsfunktion können Sie durch Eingabe der Parameternummer schnell auf den gewünschten Parameter zugreifen.
Seite 105: Speichern Der Parameter Auf Der Steuertafel
BENUTZERSCHNITTSTELLEN VACON · 105 SPEICHERN DER PARAMETER AUF DER STEUERTAFEL Gehen Sie zum Menü „Benutzereinstellungen“. STOP READY Keypad Main Menu I/O and Hardware ( 9 ) User settings ( 4 ) Favourites ( 0 ) Gehen Sie in das Untermenü „Parameter-Backup“.
Seite 106 VACON · 106 BENUTZERSCHNITTSTELLEN Weitere Informationen zu diesen Parametern in Tabelle 112 Parameter für „Parameter- Backup“ im Menü „Benutzereinstellungen“. HINWEIS! Wenn Sie den Parametersatz, mit dem Sie den aktuellen Satz vergleichen möchten, nicht gespeichert haben, erscheint im Display die Meldung Vergleich fehlgeschlagen.
Seite 107: Hilfetexte
BENUTZERSCHNITTSTELLEN VACON · 107 Vergleichen Sie die aktuellen Parameterwerte mit READY den Werten des Vergleichssatzes. STOP Active set-Set 1 ID:113 Motor Nom Currnt 0.56A 1.90A Motor Cos Phi 0.68 1.74 A. Aktueller Parameterwert B. Wert des Vergleichssatzes C. Aktueller Parameterwert D.
Seite 108: Verwendung Des Menüs „Favoriten
VACON · 108 BENUTZERSCHNITTSTELLEN Rufen Sie den Hilfetext mit OK auf. READY STOP Ctrl signal 1 A ID:403 M3.5.1.1 Start Signal 1 for control Place I/O A. Start Signal 1 functionality chosen with I/O A Logic in Start/Stop Setup Menu.
Seite 109: Bearbeiten Der Werte
BENUTZERSCHNITTSTELLEN VACON · 109 Abb. 34: Das Hauptmenü des Text-Displays A. Die Statusanzeigen D. Die aktuelle Position im Menü B. Die Alarm- und Fehleranzeigen E. Die Steuerplatzanzeigen C. Der Name der Gruppe oder des F. Die Drehrichtungsanzeigen Elements der aktuellen Position 3.3.1...
Seite 110: Quittieren Von Fehlern
VACON · 110 BENUTZERSCHNITTSTELLEN Stellen Sie den neuen Wert mithilfe der Pfeiltasten NACH OBEN/NACH UNTEN ein. Bestätigen Sie die Änderung mit OK. Drücken Sie die Taste BACK/RESET, um die Änderung zu verwerfen und zur vorherigen Ebene zurückzukehren. BEARBEITEN DER ZAHLENWERTE Suchen Sie den Parameter mit Hilfe der Pfeiltasten.
Seite 111 BENUTZERSCHNITTSTELLEN VACON · 111 umgehen. Die Auswahl des Digitaleingangs erfolgt über P3.5.1.7 „Steuerplatz E/A B erzwingen“. Zur lokalen Steuerung wird immer die Steuertafel als Steuerplatz verwendet. Die lokale Steuerung hat eine höhere Priorität als die Fernsteuerung. Daher wechselt der Steuerplatz beispielsweise auch dann zu „Steuertafel“, wenn eine Umgehung über Parameter P3.5.1.7...
Seite 112 VACON · 112 BENUTZERSCHNITTSTELLEN AUFRUFEN DER STEUERUNGSSEITE Die wichtigsten Werte lassen sich leicht auf der Steuerungsseite überwachen. Drücken Sie an beliebiger Stelle der Menüstruktur die Taste FUNCT. Verwenden Sie die Pfeiltasten NACH OBEN/NACH UNTEN, um die Steuerungsseite auszuwählen. Bestätigen Sie Ihre Auswahl mit OK. Die Steuerungsseite wird geöffnet.
Seite 113 BENUTZERSCHNITTSTELLEN VACON · 113 Drücken Sie an beliebiger Stelle der Menüstruktur die Taste FUNCT. Verwenden Sie die Pfeiltasten NACH OBEN/NACH UNTEN, um die Option „Richtung ändern“ auszuwählen. Drücken Sie auf OK. Legen Sie eine neue Drehrichtung fest. Die aktuelle Drehrichtung blinkt. Drücken Sie auf OK. Die Drehrichtung ändert sich sofort, und das...
Seite 114: Menüstruktur
VACON · 114 BENUTZERSCHNITTSTELLEN MENÜSTRUKTUR Menü Funktion Schnelleinstellungen Siehe 1.4 Beschreibung der Anwendungen. Monitor Multimonitor* Trendkurve* Basis Extras/Erweitert Timerfunktionen PID-Regler Externer PID-Regler Multi-Pump Wartungszähler Feldbus-Daten Parameter Siehe 5 Menü „Parameter“. Fehlerspeicher Aktive Fehler Fehler quittieren Fehlerspeicher Gesamtzähler Rückstellbare Zähler Software-Info...
Seite 115: Schnelleinstellungen
* Diese Funktion ist in der Steuertafel mit Text-Display nicht verfügbar. 3.4.1 SCHNELLEINSTELLUNGEN Zur Gruppe der Schnelleinstellungen gehören die verschiedenen Assistenten und Schnelleinstellungsparameter der VACON 100 FLOW-Anwendung. Nähere Informationen ® zu den Parametern dieser Gruppe finden Sie in den Kapiteln 1.3 Erster Start und 2 Assistenten. 3.4.2...
Seite 116 VACON · 116 BENUTZERSCHNITTSTELLEN HINWEIS! Die Multimonitor-Funktion ist im Text-Display nicht verfügbar. TRENDKURVE Die Funktion „Trendkurve“ ist eine grafische Darstellung von zwei Betriebswerten gleichzeitig. Siehe 4.1.2 Trendkurve. BASIS Bei den Betriebsdaten handelt es sich sowohl um die Istwerte der Parameter und Signale als auch um Statusinformationen und Messwerte.
Seite 117: Vacon ® Live
Die Verbindung zwischen Frequenzumrichter und PC-Tool können Sie über das serielle Kommunikationskabel von VACON herstellen. Die Treiber für die serielle Kommunikation ® werden bei der Installation von VACON Live automatisch installiert. Wenn Sie das Kabel ® angeschlossen haben, findet VACON Live den angeschlossenen Umrichter automatisch.
Seite 118 VACON · 118 BENUTZERSCHNITTSTELLEN Abb. 35: Das PC-Tool VACON Live ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 119: Menü „Betriebsdaten
MENÜ „BETRIEBSDATEN“ VACON · 119 MENÜ „BETRIEBSDATEN“ MONITORGRUPPE Sie könne die Istwerte der Parameter und Signale überwachen. Außerdem können Sie die Status und Messungen überwachen. Einige der zu überwachenden Werte können angepasst werden. 4.1.1 MULTIMONITOR Auf der Multimonitor-Seite können Sie vier bis neun Elemente zusammenfassen, die Sie überwachen möchten.
Seite 120: Trendkurve
VACON · 120 MENÜ „BETRIEBSDATEN“ Drücken Sie auf OK, um ein neues Element aus der READY Liste auszuwählen. STOP FreqReference ID:1 M2.1.1.1 0.00 Hz Output frequency 10.00 Hz FreqReference 0.00 rpm Motor Speed 0.00 A Motor Current 0.00 % Motor Torque 0.00 %...
Seite 121: Anhalten Der Kurve
MENÜ „BETRIEBSDATEN“ VACON · 121 Sie können nur zwei Werte gleichzeitig in Form von READY Trendkurven überwachen. Die aktuell zur STOP Überwachung ausgewählten Werte sind Frequenzsollwert und Motordrehzahl, wie unten im Display zu erkennen ist. Wählen Sie mithilfe der Pfeiltasten NACH UNTEN/NACH OBEN einen der aktuellen Werte, den Sie ändern möchten.
Seite 122 VACON · 122 MENÜ „BETRIEBSDATEN“ Aktivieren Sie mit der Pfeiltaste NACH OBEN eine READY ALARM Kurve in der Trendkurvenansicht. Der Display- Rahmen wird breiter. 0.02A Motor Current Motor Speed -317rpm Drücken Sie am Zielpunkt der Kurve auf OK. READY ALARM Motor Current 0.02A...
Seite 123: Basis
MENÜ „BETRIEBSDATEN“ VACON · 123 Verwenden Sie die Pfeiltasten NACH LINKS/NACH RECHTS, um die Linie zu verschieben und die READY ALARM Werte an anderen Positionen der Kurve zu betrachten. Motor Current 0.01A Motor Speed -254rpm Tabelle 15: Trendkurvenparameter Werksein Index Parameter Min.
Seite 124 VACON · 124 MENÜ „BETRIEBSDATEN“ Tabelle 16: Elemente des Menüs „Betriebsdaten“ Skalieru Index Betriebswert Einheit Beschreibung V2.3.1 Ausgangsfrequenz 0.01 V2.3.2 Frequenzsollwert 0.01 V2.3.3 Motordrehzahl V2.3.4 Motorstrom variiert Motordrehmo- V2.3.5 ment Motorwellenleis- V2.3.7 tung Motorwellenleis- V2.3.8 kW/PS variiert tung V2.3.9 Motorspannung DC-Zwischen- V2.3.10...
Seite 125: E/A
MENÜ „BETRIEBSDATEN“ VACON · 125 4.1.4 Tabelle 17: E/A-Signalüberwachung Skalieru Index Betriebswert Einheit Beschreibung Steckpl. A DIN 1, V2.4.1 2, 3 Steckpl. A DIN 4, V2.4.2 5, 6 Steckpl. B RO 1, 2, V2.4.3 V2.4.4 Analogeingang 1 0.01 Steckplatz A.1 als Standard.
Seite 126 VACON · 126 MENÜ „BETRIEBSDATEN“ Tabelle 18: Überwachung der Temperatureingänge Skalieru Index Betriebswert Einheit Beschreibung Temperatur Ein- V2.5.1 °C gang 1 Temperatur Ein- V2.5.2 °C gang 2 Temperatur Ein- V2.5.3 °C gang 3 Temperatur Ein- V2.5.4 °C gang 4 Temperatur Ein- V2.5.5...
Seite 127: Extras Und Erweitert
MENÜ „BETRIEBSDATEN“ VACON · 127 4.1.6 EXTRAS UND ERWEITERT Tabelle 19: Überwachung erweiterter Daten Skalieru Index Betriebswert Einheit Beschreibung B1 = Bereit B2 = Betrieb B3 = Fehler B6 = Startfreigabe Wort Frequen- B7 = Warnung aktiv V2.6.1 zumrichterstatus B10 = DC-Strom im Stopp...
Seite 128 VACON · 128 MENÜ „BETRIEBSDATEN“ Tabelle 19: Überwachung erweiterter Daten Skalieru Index Betriebswert Einheit Beschreibung V2.6.6 Wort 2 DIN-Status Motorstrom 1 V2.6.7 dezimal 0 = PC 1 = Festfrequenzen 2 = Steuertafelsollwert 3 = Feldbus 4 = AI1 5 = AI2...
Seite 129: Überwachen Der Timerfunktionen
MENÜ „BETRIEBSDATEN“ VACON · 129 4.1.7 ÜBERWACHEN DER TIMERFUNKTIONEN Überwachen Sie die Timerfunktionen und die Echtzeituhr. Tabelle 20: Überwachen der Timerfunktionen Skalieru Index Betriebswert Einheit Beschreibung V2.7.1 ZK 1, ZK 2, ZK 3 1441 V2.7.2 Intervall 1 1442 V2.7.3 Intervall 2 1443 V2.7.4...
Seite 130: Pid-Regler-Überwachung
VACON · 130 MENÜ „BETRIEBSDATEN“ 4.1.8 PID-REGLER-ÜBERWACHUNG Tabelle 21: Überwachen der Werte des PID-Reglers Skalieru Index Betriebswert Einheit Beschreibung Gemäß Einstel- V2.8.1 PID-Einstellwert variiert lung in P3.13.1.7 Gemäß Einstel- V2.8.2 PID-Rückmeldung variiert lung in P3.13.1.7 Gemäß PID-Rückmeldung Einstel- V2.8.3 variiert...
Seite 131: Überwachen Des Externen Pid-Reglers
MENÜ „BETRIEBSDATEN“ VACON · 131 4.1.9 ÜBERWACHEN DES EXTERNEN PID-REGLERS Tabelle 22: Überwachen der Werte des externen PID-Reglers Skalieru Index Betriebswert Einheit Beschreibung Gemäß Einstel- lung in P3.14.1.1 0 (siehe V2.9.1 ExtPID Grenzwert variiert 5.14 Gruppe 3.14: Externer PID-Reg- ler) Gemäß...
Seite 132 VACON · 132 MENÜ „BETRIEBSDATEN“ Tabelle 23: Überwachen der MultiPump-Funktion Skalieru Index Betriebswert Einheit Beschreibung V2.10.1 Laufende Motoren V2.10.2 Autow.Ein/Aus 1114 Nächster Auto- V2.10.3 1503 wechsel 0 = Slave V2.10.4 Oper. Modus 1505 1 = Master 0 = Nicht verwendet...
Seite 133: Wartungszähler
MENÜ „BETRIEBSDATEN“ VACON · 133 Tabelle 23: Überwachen der MultiPump-Funktion Skalieru Index Betriebswert Einheit Beschreibung Pumpenlaufzeit V2.10.14 1627 Pumpe 8 4.1.11 WARTUNGSZÄHLER Tabelle 24: Überwachen der Wartungszähler Skalieru Index Betriebswert Einheit Beschreibung V2.11.1 Wartungszähler 1 h/ kRev variiert 1101 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 134: Feldbus-Prozessdatenüberwachung
VACON · 134 MENÜ „BETRIEBSDATEN“ 4.1.12 FELDBUS-PROZESSDATENÜBERWACHUNG Tabelle 25: Feldbus-Prozessdatenüberwachung Skalieru Index Betriebswert Einheit Beschreibung V2.12.1 FB-Steuerwort FB Drehzahlsoll- V2.12.2 variiert wert V2.12.3 FB Data In 1 V2.12.4 FB Data In 2 V2.12.5 FB Data In 3 V2.12.6 FB Data In 4 V2.12.7...
Seite 135: Betriebsdaten Umrichter Anpassen
MENÜ „BETRIEBSDATEN“ VACON · 135 4.1.13 BETRIEBSDATEN UMRICHTER ANPASSEN Tabelle 26: Betriebsdaten Umrichter anpassen Skalieru Index Betriebswert Einheit Beschreibung V2.13.2 Block-Ausg. 1 15020 V2.13.3 Block-Ausg. 2 15040 V2.13.4 Block-Ausg. 3 15060 V2.13.5 Block-Ausg. 4 15080 V2.13.6 Block-Ausg. 5 15100 V2.13.7 Block-Ausg.
Seite 136: Menü „Parameter
VACON · 136 MENÜ „PARAMETER“ MENÜ „PARAMETER“ Im Parametermenü (M3) können Sie die Parameter jederzeit ändern und bearbeiten. GRUPPE 3.1: MOTOREINSTELLUNGEN Tabelle 27: Motortypenschild-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung P3.1.1.1 Motornennspannung variiert variiert variiert P3.1.1.2 Motornennfrequenz 8.00 320.00 50 / 60 P3.1.1.3...
Seite 137 MENÜ „PARAMETER“ VACON · 137 Tabelle 28: Motorsteuereinstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Asynchronmotor P3.1.2.2 Motortyp 1 = PMS-Motor 2 = Reluktanzmotor P3.1.2.3 Schaltfrequenz variiert variiert 0 = Keine Aktion P3.1.2.4 Identifikation 1 = Bei Stillstand...
Seite 138 VACON · 138 MENÜ „PARAMETER“ Tabelle 30: Open-Loop-Einstellungen Werksein Index Parameter Min. Max. Einheit Beschreibung 0=Linear P3.1.4.1 U/f-Verhältnis 1=Quadratisch 2=Programmierbar Frequenz des Feld- P3.1.4.2 8.00 P3.3.1.2 variiert schwächpunkts Spannung am Feld- P3.1.4.3 10.00 200.00 100.00 schwächpunkt Mittenpunktfrequenz P3.1.4.4 0.00 P3.1.4.2.
Seite 139 MENÜ „PARAMETER“ VACON · 139 Tabelle 31: I/f-Start-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Gesperrt P3.1.4.12.1 I/f-Start 1 = Freigegeben 0.5 * 0.2 * P3.1.4.12.2 I/f-Start Frequenz P3.1.1.2 P3.1.1.2 P3.1.4.12.3 I/f-Start Strom 100.0 80.0 LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 140: Gruppe 3.2: Start/Stopp-Einstellungen
VACON · 140 MENÜ „PARAMETER“ GRUPPE 3.2: START/STOPP-EINSTELLUNGEN Tabelle 32: Start/Stopp-Einstellungsmenü Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = E/A-Steuerung P3.2.1 Fernsteuerungsplatz 1 = Feldbus-Steuerung 0 = Fern P3.2.2 Fern/Ort 1 = Ort Stopptaste Steuerta- 0 = Ja P3.2.3...
Seite 141 MENÜ „PARAMETER“ VACON · 141 Tabelle 32: Start/Stopp-Einstellungsmenü Werksei Index Parameter Min. Max. Einheit Beschreibung nst. E/A B Start/Stopp- Siehe oben. P3.2.7 Auswahl 0 = Anstiegsflanke Feldbus: Startaus- P3.2.8 erforderlich wahl 1 = Status P3.2.9 Start Delay 0.000 60.000 0.000...
Seite 142: Gruppe 3.3: Referenzen
VACON · 142 MENÜ „PARAMETER“ GRUPPE 3.3: REFERENZEN Tabelle 33: Frequenzsollwert-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung Sollwert Mindestfre- P3.3.1.1 0.00 P3.3.1.2 0.00 quenz Sollwert Höchstfre- 50.00 / P3.3.1.2 P3.3.1.1 320.00 quenz 60.00 Positive Frequenz- P3.3.1.3 -320.0 320.0 320.00...
Seite 143 MENÜ „PARAMETER“ VACON · 143 Tabelle 33: Frequenzsollwert-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = PC 1 = Festfrequenz 0 2 = Steuertafelsollwert 3 = Feldbus 4 = AI1 5 = AI2 6 = AI1+AI2 7 = PID...
Seite 144 VACON · 144 MENÜ „PARAMETER“ Tabelle 34: Festfrequenz-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Binär-Modus P3.3.3.1 Festfrequenzmodus 1 = Zahl der Eingänge P3.3.3.2 Festfrequenz 0 P3.3.1.1 P3.3.1.2 5.00 P3.3.3.3 Festfrequenz 1 P3.3.1.1 P3.3.1.2 10.00 * P3.3.3.4 Festfrequenz 2 P3.3.1.1...
Seite 145: Gruppe 3.4: Rampen- Und Bremsverhalten
MENÜ „PARAMETER“ VACON · 145 Tabelle 36: Parameter für „Spülen“ Werksein Index Parameter Min. Max. Einheit Beschreibung Spülen Sollwert Akti- DigIN P3.3.6.1 vierung Slot0.1* Max.Soll P3.3.6.2 Spülen Sollwert Max.Soll 0.00 * 1239 * Der Standardwert des Parameters hängt von der im Parameter P1.2 Applikation ausgewählten Applikation ab.
Seite 146 VACON · 146 MENÜ „PARAMETER“ Tabelle 39: Parameter für Startmagnetisierung Werksein Index Parameter Min. Max. Einheit Beschreibung Start-Magnetisie- 0 = Gesperrt P3.4.3.1 0.00 rungsstrom Start-Magnetisie- P3.4.3.2 0.00 600.00 0.00 rungszeit Tabelle 40: Parameter für DC-Bremse Werksein Index Parameter Min. Max.
Seite 147: Gruppe 3.5: E/A-Konfiguration
MENÜ „PARAMETER“ VACON · 147 GRUPPE 3.5: E/A-KONFIGURATION Tabelle 42: Einstellungen für Digitaleingänge Index Parameter Werkseinst. Beschreibung P3.5.1.1 Steuersignal 1 A DigIN SlotA.1* P3.5.1.2 Steuersignal 2 A DigIN SlotA.2* P3.5.1.3 Steuersignal 3 A DigIN Slot0.1 P3.5.1.4 Steuersignal 1 B DigIN Slot0.1* P3.5.1.5...
Seite 148 VACON · 148 MENÜ „PARAMETER“ Tabelle 42: Einstellungen für Digitaleingänge Index Parameter Werkseinst. Beschreibung OPEN = Rampe 1 Verschliff, Beschleunigungszeit 1 und Bremszeit P3.5.1.19 Rampe 2 Auswahl DigIN Slot0.1 CLOSED = Rampe 2 Verschliff, Beschleunigungszeit 2 und Bremszeit P3.5.1.20 Acc/Dec sperren DigIN Slot0.1...
Seite 149 MENÜ „PARAMETER“ VACON · 149 Tabelle 42: Einstellungen für Digitaleingänge Index Parameter Werkseinst. Beschreibung P3.5.1.41 Auto-Cleaning Aktivierung DigIN Slot0.1 1715 OPEN = Nicht aktiv P3.5.1.42 Pumpe 1 Interlock DigIN Slot0.1* CLOSED = Aktiv OPEN = Nicht aktiv P3.5.1.43 Pumpe 2 Interlock DigIN Slot0.1*...
Seite 150 VACON · 150 MENÜ „PARAMETER“ Tabelle 43: Einstellungen für Analogeingang 1 Werksein Index Parameter Min. Max. Einheit Beschreibung AnIN P3.5.2.1.1 AI1 Signalauswahl SlotA.1 * P3.5.2.1.2 AI1-Signal, Filterzeit 0.00 300.00 0.1 * 0 = 0 bis 10 V / 0 bis 20 mA P3.5.2.1.3...
Seite 151 MENÜ „PARAMETER“ VACON · 151 Tabelle 45: Einstellungen für Analogeingang 3 Werksein Index Parameter Min. Max. Einheit Beschreibung AnIN Siehe P3.5.2.1.1. P3.5.2.3.1 AI3 Signalauswahl SlotD.1 P3.5.2.3.2 AI3-Signal, Filterzeit 0.00 300.00 Siehe P3.5.2.1.2. P3.5.2.3.3 AI3 Signalbereich Siehe P3.5.2.1.3. P3.5.2.3.4 AI3 kundenspez. Min.
Seite 152 VACON · 152 MENÜ „PARAMETER“ Tabelle 47: Einstellungen für Analogeingang 5 Werksein Index Parameter Min. Max. Einheit Beschreibung AnIN Siehe P3.5.2.1.1. P3.5.2.5.1 AI5 Signalauswahl SlotE.1 P3.5.2.5.2 AI5-Signal, Filterzeit 0.00 300.00 Siehe P3.5.2.1.2. P3.5.2.5.3 AI5 Signalbereich Siehe P3.5.2.1.3. P3.5.2.5.4 AI5 kundenspez. Min.
Seite 153 MENÜ „PARAMETER“ VACON · 153 Tabelle 49: Digitalausgangseinstellungen für Standard-E/A-Karte, Steckplatz B Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Die Funktionsauswahl für R01: 0 = Keine 1 = Bereit 2 = Betrieb 3 = Allgemeiner Fehler 4 = Allgemeiner Fehler...
Seite 154 VACON · 154 MENÜ „PARAMETER“ Tabelle 49: Digitalausgangseinstellungen für Standard-E/A-Karte, Steckplatz B Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 26 = Zeitkanal 2 27 = Zeitkanal 3 28 = FB Control Word 29 = FB Control Word 30 = FB Control Word 31 = FB Prozessdaten 1.B0...
Seite 155 MENÜ „PARAMETER“ VACON · 155 Tabelle 49: Digitalausgangseinstellungen für Standard-E/A-Karte, Steckplatz B Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 55 = MultiPump-Steue- rung K7 56 = MultiPump-Steue- rung K8 69 = Ausgewählter P3.5.3.2.1 RO1 Funktion variiert 11001 Parametersatz 72 = AHF-Kondensator...
Seite 156 VACON · 156 MENÜ „PARAMETER“ Tabelle 50: Analogausgangseinstellungen Standard-E/A-Karte, Steckplatz A Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = TEST 0 % (Nicht verwendet) 1 = TEST 100 % 2 = Ausgangsfrequenz (0–fmax) 3 = Frequenzsollwert (0–fmax) 4 = Motordrehzahl (0–...
Seite 157 MENÜ „PARAMETER“ VACON · 157 Tabelle 50: Analogausgangseinstellungen Standard-E/A-Karte, Steckplatz A Werksein Index Parameter Min. Max. Einheit Beschreibung 17 = ProcessDataIn4 (0–100 %) 18 = ProcessDataIn5 (0–100 %) 19 = ProcessDataIn6 (0–100 %) 20 = ProcessDataIn7 (0–100 %) 21 = ProcessDataIn8 (0–100 %)
Seite 158: Gruppe 3.6: Datenzuordnung Für Den Feldbus
VACON · 158 MENÜ „PARAMETER“ Diese Gruppe bzw. diese Parameter werden nicht angezeigt, wenn in den Steckplätzen C, D und E keine Digitalausgänge vorhanden sind. GRUPPE 3.6: DATENZUORDNUNG FÜR DEN FELDBUS Tabelle 51: Datenzuordnung für den Feldbus Werksein Index Parameter Min.
Seite 159: Gruppe 3.7: Frequenzausblendungen
MENÜ „PARAMETER“ VACON · 159 GRUPPE 3.7: FREQUENZAUSBLENDUNGEN Tabelle 53: Frequenzausblendungen Werksein Index Parameter Min. Max. Einheit Beschreibung Frequenzausblen- 0 = Nicht verwendet P3.7.1 dungsbereich 1 -1.00 320.00 0.00 untere Grenze Frequenzausblen- 0 = Nicht verwendet P3.7.2 dungsbereich 1 0.00 320.00...
Seite 160: Gruppe 3.8: Überwachungen
VACON · 160 MENÜ „PARAMETER“ GRUPPE 3.8: ÜBERWACHUNGEN Tabelle 54: Einstellungen für die Überwachung Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Ausgangsfrequenz 1 = Frequenzsollwert 2 = Motorstrom 3 = Motordrehmoment 4 = Motorleistung 5 = DC-Spannung...
Seite 161: Gruppe 3.9: Schutzfunktionen
MENÜ „PARAMETER“ VACON · 161 GRUPPE 3.9: SCHUTZFUNKTIONEN Tabelle 55: Einstellungen für allgemeine Schutzfunktionen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Keine Aktion 1 = Alarm Reaktion auf exter- 2 = Fehler (Stopp P3.9.1.2 nen Fehler gemäß Stoppfunktion)
Seite 162 VACON · 162 MENÜ „PARAMETER“ Tabelle 56: Einstellungen für Motortemperaturschutz Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Keine Aktion 1 = Alarm Motortemperatur- 2 = Fehler (Stopp P3.9.2.1 schutz gemäß Stoppmodus) 3 = Fehler (Stopp durch Leerauslauf) Umgebungstempe- P3.9.2.2...
Seite 163 MENÜ „PARAMETER“ VACON · 163 Tabelle 58: Einstellungen für den Motorunterlastschutz Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Keine Aktion 1 = Alarm 2 = Fehler (Stopp P3.9.4.1 Fehler: Unterlast gemäß Stopp-Modus) 3 = Fehler (Stopp durch Leerauslauf) Unterlastschutz: P3.9.4.2...
Seite 164 VACON · 164 MENÜ „PARAMETER“ Tabelle 60: Einstellungen für Fehler: Temperatur Eingang 1 Werksein Index Parameter Min. Max. Einheit Beschreibung B0 = Temperatur Sig- nal 1 B1 = Temperatur Sig- nal 2 B2 = Temperatur Sig- nal 3 P3.9.6.1 Temperatur Signal 1...
Seite 165 MENÜ „PARAMETER“ VACON · 165 Tabelle 61: Einstellungen für Fehler: Temperatur Eingang 2 Werksein Index Parameter Min. Max. Einheit Beschreibung B0 = Temperatur Sig- nal 1 B1 = Temperatur Sig- nal 2 B2 = Temperatur Sig- nal 3 P3.9.6.5 Temperatur Signal 2...
Seite 166 VACON · 166 MENÜ „PARAMETER“ Tabelle 62: Einstellungen für AI NiedrigSchutz Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Kein Schutz 1 = Schutz im Betriebsstatus akti- Schutz: Analogein- P3.9.8.1 viert gang niedrig 2 = Schutz im Betriebsstatus und im...
Seite 167: Gruppe 3.10: Automatische Fehlerquittierung
MENÜ „PARAMETER“ VACON · 167 5.10 GRUPPE 3.10: AUTOMATISCHE FEHLERQUITTIERUNG Tabelle 63: Einstellungen für die automatische Fehlerquittierung Werksein Index Parameter Min. Max. Einheit Beschreibung Automatische Feh- 0 = Gesperrt P3.10.1 lerquittierung 1 = Freigegeben 0 = Fliegender Start P3.10.2 Neustartfunktion 1 = Gemäß...
Seite 168: Gruppe 3.11: Anwendungseinstellungen
VACON · 168 MENÜ „PARAMETER“ Tabelle 63: Einstellungen für die automatische Fehlerquittierung Werksein Index Parameter Min. Max. Einheit Beschreibung Automatische Feh- 0 = Nein lerquittierung: Ext. 1 = Ja P3.10.15 PID-Überwachungs- fehler * Bei Auswahl der Anwendung mit Parameter P1.2 „Anwendung“ wird der Standardwert festgelegt.
Seite 169: Gruppe 3.12: Timerfunktionen
MENÜ „PARAMETER“ VACON · 169 5.12 GRUPPE 3.12: TIMERFUNKTIONEN Tabelle 65: Intervall 1 Werksein Index Parameter Min. Max. Einheit Beschreibung hh:mm: P3.12.1.1 ON-Zeit 00:00:00 23:59:59 00:00:00 1464 hh:mm: P3.12.1.2 OFF-Zeit 00:00:00 23:59:59 00:00:00 1465 B0 = Sonntag B1 = Montag B2 = Dienstag P3.12.1.3...
Seite 170 VACON · 170 MENÜ „PARAMETER“ Tabelle 68: Intervall 4 Werksein Index Parameter Min. Max. Einheit Beschreibung hh:mm: Siehe Intervall 1. P3.12.4.1 ON-Zeit 00:00:00 23:59:59 00:00:00 1479 hh:mm: Siehe Intervall 1. P3.12.4.2 OFF-Zeit 00:00:00 23:59:59 00:00:00 1480 P3.12.4.3 Tage 1481 Siehe Intervall 1.
Seite 171 MENÜ „PARAMETER“ VACON · 171 Tabelle 71: Timer 2 Werksein Index Parameter Min. Max. Einheit Beschreibung P3.12.7.1 Zeitdauer 72000 1491 Siehe Timer 1. DigINSlot Siehe Timer 1. P3.12.7.2 Timer 2 P3.12.7.3 Kanal zuweisen 1492 Siehe Timer 1. Tabelle 72: Timer 3...
Seite 172: Gruppe 3.13: Pid-Regler
VACON · 172 MENÜ „PARAMETER“ 5.13 GRUPPE 3.13: PID-REGLER Tabelle 73: Grundeinstellungen für PID-Regler 1 Werksei Index Parameter Min. Max. Einheit Beschreibung nst. P3.13.1.1 PID-Verstärkung 0.00 1000.00 100.00 P3.13.1.2 PID I-Zeit 0.00 600.00 1.00 P3.13.1.3 PID D-Zeit 0.00 100.00 0.00...
Seite 173 MENÜ „PARAMETER“ VACON · 173 Tabelle 73: Grundeinstellungen für PID-Regler 1 Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 1 = % 2 = 1/min 3 = rpm 4 = ppm 5 = pps 6 = l/s 7 = l/min...
Seite 174 VACON · 174 MENÜ „PARAMETER“ Tabelle 73: Grundeinstellungen für PID-Regler 1 Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Normal (Rückmel- dung < Einstellwert -> PID-Ausgang erhöhen) P3.13.1.8 Invert. Reg.abw. 1 = Invertiert (Rück- meldung < Einstellwert -> PID-Ausgang verrin- gern) 99999.9...
Seite 175 MENÜ „PARAMETER“ VACON · 175 Tabelle 74: Einstellungen für Einstellwerte Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Einstellwert 1 Steu- P3.13.1. P3.13.1. P3.13.1 P3.13.2.1 ertafel Einstellwert 2 Steu- P3.13.1. P3.13.1. P3.13.1 P3.13.2.2 ertafel Rampenzeit Einstell- P3.13.2.3 0.00 300.0 0.00...
Seite 176 VACON · 176 MENÜ „PARAMETER“ Tabelle 74: Einstellungen für Einstellwerte Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Nicht verwendet 1 = Einstellwert 1 Steu- ertafel 2 = Einstellwert 2 Steu- ertafel 3 = AI1 4 = AI2...
Seite 177 MENÜ „PARAMETER“ VACON · 177 Tabelle 74: Einstellungen für Einstellwerte Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Einstellwert 2 Mini- Siehe P3.13.2.7. P3.13.2.11 -200.00 200.00 0.00 1073 Einstellwert 2 Maxi- Siehe P3.13.2.8. P3.13.2.12 -200.00 200.00 100.00 1074 P3.13.2.13 Einstellwert 2 Boost -2.0...
Seite 178 VACON · 178 MENÜ „PARAMETER“ Tabelle 75: Einstellungen für Rückmeldungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 1 = Nur Quelle1 verwen- 2 = WRZ(Quelle1);(Strö- mung = Konstante x WRZ(Druck)) 3 = WRZ(Quelle1 - Quelle2) 4 = WRZ(Quelle1) + Rückmeldung, Aus-...
Seite 179 MENÜ „PARAMETER“ VACON · 179 Tabelle 75: Einstellungen für Rückmeldungen Werksei Index Parameter Min. Max. Einheit Beschreibung nst. 0 = Nicht verwendet 1 = AI1 2 = AI2 3 = AI3 4 = AI4 5 = AI5 6 = AI6...
Seite 180 VACON · 180 MENÜ „PARAMETER“ Tabelle 76: Einstellungen für die vorausschauende Regelung Werksein Index Parameter Min. Max. Einheit Beschreibung Vorausschauende Siehe P3.13.3.1 P3.13.4.1 1059 Regelung, Auswahl Vorausschauende Siehe P3.13.3.2 P3.13.4.2 Regelung, Verstär- -1000 1000 100.0 1060 kung Vorausschauende Siehe P3.13.3.3.
Seite 181 MENÜ „PARAMETER“ VACON · 181 Tabelle 77: Einstellungen für die Sleep-Funktion Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Einstellwert Sleep- 0 = Nicht verwendet P3.13.5.1 0.00 320.00 0.00 1016 Frequenz SP1 P3.13.5.2 SP1 Sleep-Verzög. 3000 1017 0 = Nicht verwendet -214748.
Seite 182 VACON · 182 MENÜ „PARAMETER“ Tabelle 78: Parameter für die Rückmeldungsüberwachung Werksein Index Parameter Min. Max. Einheit Beschreibung Freigabe: Rückmel- 0 = Gesperrt P3.13.6.1 dungsüberwachung 1 = Freigegeben -99999.9 99999.9 P3.13.6.2 Obere Grenze variiert variiert -99999.9 99999.9 P3.13.6.3 Untere Grenze...
Seite 183 MENÜ „PARAMETER“ VACON · 183 Tabelle 80: Einstellungen für den sanften Anlauf Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Gesperrt Funktion „Sanfter 1 = Freigegeben (Stufe) P3.13.8.1 1094 Anlauf“ 2 = Freigegeben (Time- out) Sanfter Anlauf, Fre- P3.13.8.2 0.00...
Seite 184 VACON · 184 MENÜ „PARAMETER“ Tabelle 81: Parameter für die Eingangsdrucküberwachung Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Freigabe: 0 = Gesperrt P3.13.9.1 1685 Überwachung 1 = Freigegeben 0 = Analogeingang 1 1 = Analogeingang 2 2 = Analogeingang 3...
Seite 185 MENÜ „PARAMETER“ VACON · 185 Tabelle 81: Parameter für die Eingangsdrucküberwachung Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Überwa- P3.13.9.6 chungseinheit -99999.99 99999.99 P3.13.9.3 10.00 1690 Max. Überwachung: P3.13.9.7 P3.13.9.5 P3.13.9.6 P3.13.9.3 variiert 1691 Warnstufe Überwachung: P3.13.9.8 P3.13.9.5 P3.13.9.7 P3.13.9.3...
Seite 186 VACON · 186 MENÜ „PARAMETER“ Tabelle 83: Multi-Einstellwertparameter Werkse Index Parameter Min. Max. Einheit Beschreibung inst. Multi-Einstell- P3.13.12.1 P3.13.1.5 P3.13.1.6 P3.13.1.4 15560 wert 0 Multi-Einstell- P3.13.12.2 P3.13.1.5 P3.13.1.6 P3.13.1.4 15561 wert 1 Multi-Einstell- P3.13.12.3 P3.13.1.5 P3.13.1.6 P3.13.1.4 15562 wert 2 Multi-Einstell- P3.13.12.4...
Seite 187: Gruppe 3.14: Externer Pid-Regler
MENÜ „PARAMETER“ VACON · 187 Tabelle 83: Multi-Einstellwertparameter Werkse Index Parameter Min. Max. Einheit Beschreibung inst. Multi-Einstell- DigIN P3.13.12.18 wert Auswahl 15577 Slot0.1 Multi-Einstell- DigIN P3.13.12.19 wert Auswahl 15578 Slot0.1 Multi-Einstell- DigIN P3.13.12.20 wert Auswahl 15579 Slot0.1 5.14 GRUPPE 3.14: EXTERNER PID-REGLER Tabelle 84: Grundeinstellungen für den externen PID-Regler...
Seite 188 VACON · 188 MENÜ „PARAMETER“ Tabelle 85: Einstellwerte des externen PID-Reglers Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Einstellwert 1 Steu- P3.14.1. P3.14.1. P3.14.2.1 variiert 0.00 1640 ertafel Einstellwert 2 Steu- P3.14.1. P3.14.1. P3.14.2.2 variiert 0.00 1641 ertafel Rampenzeit Einstell- P3.14.2.3...
Seite 189 MENÜ „PARAMETER“ VACON · 189 Tabelle 85: Einstellwerte des externen PID-Reglers Werksei Index Parameter Min. Max. Einheit Beschreibung nst. Einstellwert 1 Mini- P3.14.2.6 -200.00 200.00 0.00 1644 Einstellwert 1 Maxi- P3.14.2.7 -200.00 200.00 100.00 1645 Einstellwertquelle 2 Siehe P3.14.2.5. P3.14.2.8...
Seite 190 VACON · 190 MENÜ „PARAMETER“ Tabelle 87: Prozessüberwachung des externen PID-Reglers Werksein Index Parameter Min. Max. Einheit Beschreibung Freigabe: Überwa- 0 = Gesperrt P3.14.4.1 1659 chung 1 = Freigegeben P3.14.4.2 Obere Grenze variiert variiert variiert 1660 (siehe P3.13.6.2) P3.14.4.3 Untere Grenze...
Seite 191: Gruppe 3.15: Multi-Pump
MENÜ „PARAMETER“ VACON · 191 5.15 GRUPPE 3.15: MULTI-PUMP Tabelle 88: MultiPump-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Einzelner Frequen- zumrichter P3.15.1 Multi-Pump-Modus 1785 1 = Multifollower 2 = Multimaster P3.15.2 Anzahl Pumpen 1001 Pumpenidentifikati- P3.15.3 1500...
Seite 192 VACON · 192 MENÜ „PARAMETER“ Tabelle 88: MultiPump-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung Regelbereichverzö- P3.15.14 3600 10 * 1098 gerung Konst. Produktions- P3.15.15 100.0 80.0 * 1513 geschwindigkeit Pumpenbetriebs- P3.15.16 P3.15.2 1187 grenzwert M3.15.17 Interlock-Signale Siehe die Parameter für die Interlock-Signal unten.
Seite 193 MENÜ „PARAMETER“ VACON · 193 Tabelle 90: Parameter für die Überdrucküberwachung Werkse Index Parameter Min. Max. Einheit Beschreibung inst. Freigabe: Über- 0 = Gesperrt P3.15.18.1 1698 drucküberwachung 1 = Freigegeben Überwachung: Warn- P3.15.18.2 variiert variiert variiert 0.00 1699 stufe Tabelle 91: Parameter für Pumpenlaufzeitzähler...
Seite 194: Gruppe 3.16: Wartungszähler
VACON · 194 MENÜ „PARAMETER“ 5.16 GRUPPE 3.16: WARTUNGSZÄHLER Tabelle 93: Wartungszähler Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Nicht verwendet 1 = Stunden P3.16.1 Zähler 1 Modus 1104 2 = Umdrehungen * 1000 Alarmgrenzwert 2147483 0 = Nicht verwendet P3.16.2...
Seite 195: Gruppe 3.17: Brand-Modus
MENÜ „PARAMETER“ VACON · 195 5.17 GRUPPE 3.17: BRAND-MODUS Tabelle 94: Brand-Modus-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung Kennwort für den 1002 = Freigegeben P3.17.1 9999 1599 Brand-Modus 1234 = Test-Modus 0 = Brand-Modus-Fre- quenz 1 = Festdrehzahlen 2 = Steuertafel...
Seite 196: Gruppe 3.18: Parameter Für Motorvorheizung
VACON · 196 MENÜ „PARAMETER“ Tabelle 94: Brand-Modus-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung Siehe Tabelle 16 Ele- mente des Menüs „Betriebsdaten“. 0 = Gesperrt V3.17.7 Brand-Modus-Status 1597 1 = Freigegeben 2 = Aktiviert (Aktiviert + DI offen) 3 = Test-Modus V3.17.8...
Seite 197 MENÜ „PARAMETER“ VACON · 197 HINWEIS! Wenn Sie „Umrichter anpassen“ verwenden, nutzen Sie das grafische Tool „Umrichter anpassen“ in VACON Live. ® LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 198: Gruppe 3.21: Pumpenregelung
VACON · 198 MENÜ „PARAMETER“ 5.20 GRUPPE 3.21: PUMPENREGELUNG Tabelle 97: Parameter für das Auto-Cleaning Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Gesperrt 1 = Freigegeben (DIN) 2 = Freigegeben (aktu- P3.21.1.1 Reinigungsfunktion 1714 ell) 3 = Freigegeben...
Seite 199 MENÜ „PARAMETER“ VACON · 199 Tabelle 98: Parameter für Jockeypumpen Werksein Index Parameter Min. Max. Einheit Beschreibung 0 = Nicht verwendet P3.21.2.1 Jockey-Funktion 1674 1 = PID Sleep 2 = PID Sleep (Level) P3.21.2.2 Jockey-Startlevel variiert variiert variiert 0.00 1675 P3.21.2.3...
Seite 200 VACON · 200 MENÜ „PARAMETER“ Tabelle 101: Parameter für den Frostschutz Einhei Werksein Index Parameter Min. Max. Beschreibung 0 = Gesperrt P3.21.5.1 Frostschutz 1704 1 = Freigegeben 0 = Temperatur Ein- gang 1 (-50 – 200 °C) 1 = Temperatur Ein- gang 2 (-50 –...
Seite 201: Gruppe 3.23: Erweiterter Oberschwingungenfilter
MENÜ „PARAMETER“ VACON · 201 Tabelle 101: Parameter für den Frostschutz Einhei Werksein Index Parameter Min. Max. Beschreibung Frostschutz Tempe- P3.21.5. P3.21.5.5 P3.21.5.4 °C/°F 5,00 (°C) 1708 raturgrenze Frostschutz Fre- P3.21.5.6 P3.3.1.2 10.0 1710 quenz Dieser Überwachungs- wert zeigt den Wert...
Seite 202: Menü „Fehlerspeicher
„Fehler quittieren“. Geben Sie ein Quittiersignal über die E/A-Klemmleiste. • Geben Sie ein Quittiersignal über den Feldbus. • Geben Sie ein Quittiersignal in VACON Live. ® • Im Untermenü „Aktive Fehler“ werden maximal 10 Fehler gespeichert. Das Untermenü zeigt die Fehler in der Reihenfolge ihres Auftretens an.
Seite 203 MENÜ „FEHLERSPEICHER“ VACON · 203 Tabelle 103: Die Gesamtzähler-Parameter im Fehlerspeicher-Menü Werksein Index Parameter Min. Max. Einheit Beschreibung Aus dem Versorgungs- netz entnommene Energiemenge. Dieser Zähler kann nicht rückgestellt werden. V4.4.1 Im Text-Display: Die größte Energieeinheit, Energiezähler variiert 2291 die im Display ange- zeigt wird, ist MW.
Seite 204: Rückstellbare Zähler
VACON · 204 MENÜ „FEHLERSPEICHER“ Tabelle 103: Die Gesamtzähler-Parameter im Fehlerspeicher-Menü Werksein Index Parameter Min. Max. Einheit Beschreibung Die Netz-Betriebs- Netz-Betriebsdauer hh:min: V4.4.14 dauer in Stunden, (Textsteuertafel) Minuten und Sekunden Anzahl der bisherigen V4.4.15 Startbefehlzähler 2295 Starts der Leistungs- einheit RÜCKSTELLBARE ZÄHLER...
Seite 205 MENÜ „FEHLERSPEICHER“ VACON · 205 Tabelle 104: Die Parameter für rückstellbare Zähler im Fehlerspeicher-Menü Werksein Index Parameter Min. Max. Einheit Beschreibung Dieser Zähler kann rückgestellt werden. Im Text-Display: Die größte Energieeinheit, die im Display ange- zeigt wird, ist MW. Sobald die gemessene Energie 999,9 MW überschreitet, wird im...
Seite 206: Software-Info
VACON · 206 MENÜ „FEHLERSPEICHER“ SOFTWARE-INFO Tabelle 105: Die Parameter für „Software-Info“ im Fehlerspeicher-Menü Werksein Index Parameter Min. Max. Einheit Beschreibung Softwarepaket (grafi- Der Code zur Identifi- V4.6.1 sche Steuertafel) kation der Software Softwarepaket-ID V4.6.2 (Textsteuertafel) Softwarepaketver- V4.6.3 sion (Textsteuertafel) CPU-Last der Steuer- V4.6.4...
Seite 207: Menü „E/A Und Hardware
MENÜ „E/A UND HARDWARE“ VACON · 207 MENÜ „E/A UND HARDWARE“ Im Menü „E/A und Hardware“ finden Sie verschiedene Einstellungen für die Optionen. Die Werte in diesem Menü sind Rohwerte, die nicht von der Anwendung skaliert wurden. STANDARD-E/A Im Menü „Standard E/A“ können Sie die Status der Ein- und Ausgänge überwachen.
Seite 208 VACON · 208 MENÜ „E/A UND HARDWARE“ Tabelle 106: Die Parameter von „Standard-E/A“ im Menü „E/A und Hardware“ Werksein Index Parameter Min. Max. Einheit Beschreibung Status des Digitalein- V5.1.1 Digitaleingang 1 2502 gangssignals Status des Digitalein- V5.1.2 Digitaleingang 2 2503...
Seite 209: Steckplätze Für Optionskarten
MENÜ „E/A UND HARDWARE“ VACON · 209 Tabelle 106: Die Parameter von „Standard-E/A“ im Menü „E/A und Hardware“ Werksein Index Parameter Min. Max. Einheit Beschreibung Zeigt den gewählten Modus des Analogein- gangssignals. Die Aus- wahl erfolgt über einen Analogausgang 1 DIP-Schalter auf der V5.1.11...
Seite 210: Echtzeituhr
VACON · 210 MENÜ „E/A UND HARDWARE“ ECHTZEITUHR Tabelle 108: Die Echtzeituhr-Parameter im Menü „E/A und Hardware“ Werksein Index Parameter Min. Max. Einheit Beschreibung Status der Batterie V5.5.1 Batteriestatus 2205 1 = Nicht eingebaut 2 = Eingebaut 3 = Batterie erneuern...
Seite 211 MENÜ „E/A UND HARDWARE“ VACON · 211 Tabelle 109: Einstellungen: Leistungseinheit (Einst:LeistEinh) Werksein Index Parameter Min. Max. Einheit Beschreibung P5.6.1.1 Lüfterstrg.modus 2377 0 = Immer an 1 = Optimiert 0 = Nicht verwendet P5.6.4.1 Sinusfilter 1 = Verwendet LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 212: Steuertafel
VACON · 212 MENÜ „E/A UND HARDWARE“ STEUERTAFEL Tabelle 110: Die Tastenfeld-Parameter im Menü „E/A und Hardware“ Werksein Index Parameter Min. Max. Einheit Beschreibung Die Zeit, nach der das Display zu der in Para- meter P5.7.2 definier- P5.7.1 Rückstellzeit ten Seite zurückkehrt...
Seite 213: Feldbus
MENÜ „E/A UND HARDWARE“ VACON · 213 FELDBUS Im Menü „E/A und Hardware“ finden Sie die Parameter für die verschiedenen Feldbuskarten. Hinweise zur Verwendung dieser Parameter finden Sie im zugehörigen Feldbus-Handbuch. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 214: Benutzereinstellungen, Favoriten Und Anwendergruppenmenüs
VACON · 214 BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS BENUTZEREINSTELLUNGEN 8.1.1 BENUTZEREINSTELLUNGEN Tabelle 111: Allgemeine Einstellungen im Menü „Benutzereinstellungen“ Werksein Index Parameter Min. Max. Einheit Beschreibung Die Auswahl ist in allen P6.1 Sprachenauswahl variiert variiert variiert Sprachpaketen unter- schiedlich.
Seite 215: Parameter-Backup
BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS VACON · 215 8.1.2 PARAMETER-BACKUP Tabelle 112: Parameter für „Parameter-Backup“ im Menü „Benutzereinstellungen“ Werksein Index Parameter Min. Max. Einheit Beschreibung Setzt die Parameter auf ihre Standardwerte P6.5.1 Werkseinstell. zurück und startet den Anlaufassistenten. Speichert die Parame- terwerte in der Steuer- tafel, um sie z.
Seite 216: Favoriten
Dieses Menü steht auf der Steuertafel mit grafischer Anzeige zur Verfügung, nicht aber auf der Steuertafel mit Textanzeige. HINWEIS! Dieses Menü ist im Tool VACON Live nicht verfügbar. ® Wenn Sie dieselben Elemente öfter verwenden, können Sie sie zu Ihren Favoriten hinzufügen.
Seite 217: Entfernen Eines Elements Aus Den Favoriten
BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS VACON · 217 Der Vorgang ist damit abgeschlossen. Um READY fortzufahren, folgen Sie den Anweisungen auf dem STOP Display. Motor Nom Freq was added to favourites. Press OK to continue. ENTFERNEN EINES ELEMENTS AUS DEN FAVORITEN Gehen Sie zu den Favoriten.
Seite 218: Ändern Des Zugangscodes Zu Den Anwendergruppen
VACON · 218 BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS Tabelle 113: Die Anwendergruppen-Parameter Werksein Index Parameter Min. Max. Einheit Beschreibung 1 = Normal. Alle Menüs werden im Hauptmenü angezeigt. 2 = Betriebsdaten. Nur Überwachungs- und Anwendergruppenme- nüs werden im Haupt- menü angezeigt.
Seite 219: Access Code
BENUTZEREINSTELLUNGEN, FAVORITEN UND ANWENDERGRUPPENMENÜS VACON · 219 Wählen Sie das Element „Zugangscode“ aus und READY ALARM Keypad drücken Sie die Pfeiltaste NACH RECHTS. STOP Main Menu ID:2362 P8.2 User level Normal Access code 00000 Ändern Sie die Ziffern des Zugangscodes mithilfe aller Pfeiltasten.
Seite 220: Beschreibungen Wichtiger Kenngrößen
VACON · 220 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN In diesem Kapitel finden Sie die grundlegenden Beschreibungen aller überwachten Kenngrößen. BASIS V2.3.1 AUSGANGSFREQUENZ (ID 1) Dieser Überwachungswert zeigt die aktuelle Ausgangsfrequenz für den Motor. V2.3.2 FREQUENZSOLLWERT (ID 25) Dieser Überwachungswert zeigt den aktuellen Frequenzsollwert für die Motorregelung.
Seite 221: E/A
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 221 V2.3.10 DC-SPANNUNG (ID 7) Dieser Überwachungswert zeigt die gemessene Spannung im DC-Zwischenkreis des Umrichters. V2.3.11 KÜHLKÖRPERTEMP. (ID 8) Dieser Überwachungswert zeigt die gemessene Kühlkörpertemperatur des Umrichters. Abhängig von dem Parameter „°C/°F-Auswahl“ wird für den Überwachungswert die Einheit Grad Celsius oder Grad Fahrenheit verwendet.
Seite 222: Temperatureingänge
VACON · 222 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN V2.4.5 ANALOGEINGANG 2 (ID 60) Dieser Überwachungswert zeigt den Wert des Analogeingangssignals als Prozentsatz des verwendeten Bereichs. V2.4.6 ANALOGEINGANG 3 (ID 61) Dieser Überwachungswert zeigt den Wert des Analogeingangssignals als Prozentsatz des verwendeten Bereichs.
Seite 223: Extras Und Erweitert
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 223 Abhängig von dem Parameter „°C/°F-Auswahl“ wird für den Überwachungswert die Einheit Grad Celsius oder Grad Fahrenheit verwendet. V2.5.3 TEMPERATUR EINGANG 3 (ID 52) Dieser Überwachungswert zeigt den gemessenen Temperaturwert. Abhängig von dem Parameter „°C/°F-Auswahl“ wird für den Überwachungswert die Einheit Grad Celsius oder Grad Fahrenheit verwendet.
Seite 224 VACON · 224 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN HINWEIS! Die Werte werden als Kontrollkästchen im Grafik-Display angezeigt. Wenn ein Kästchen markiert ist, ist der entsprechende Wert aktiv. V2.6.4 ANWENDUNGSSTATUSWORT 2 (ID 90) Dieser Überwachungswert zeigt die bitcodierten Status der Anwendung. HINWEIS! Die Werte werden als Kontrollkästchen im Grafik-Display angezeigt. Wenn ein Kästchen markiert ist, ist der entsprechende Wert aktiv.
Seite 225: Timerfunktionen
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 225 V2.6.11 LETZTER AKTIVER ALARMCODE (ID 74) Dieser Überwachungswert zeigt den Alarmcode des zuletzt aktivierten Alarms, der nicht zurückgesetzt wurde. V2.6.12 LETZTE AKTIVE ALARM-ID (ID 94) Dieser Überwachungswert zeigt die Alarm-ID des zuletzt aktivierten Alarms, der nicht zurückgesetzt wurde.
Seite 226: Pid-Regler
VACON · 226 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN V2.7.7 TIMER 1 (ID 1447) Der Überwachungswert zeigt die Restzeit des aktiven Timers, wenn der Timer aktiv ist. V2.7.8 TIMER 2 (ID 1448) Der Überwachungswert zeigt die Restzeit des aktiven Timers, wenn der Timer aktiv ist.
Seite 227: Externer Pid-Regler
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 227 EXTERNER PID-REGLER V2.9.1 EXTPID EINSTELLWERT (ID 83) Dieser Überwachungswert zeigt den Wert des PID-Einstellwertsignals 1 in Prozesseinheiten. Unter Verwendung des Parameters P3.14.1.10 können Sie die Prozesseinheit auswählen (siehe 10.14.1 Grundeinstellungen). V2.9.2 EXTPID RÜCKMELDUNG (ID 84) Dieser Überwachungswert zeigt den Wert des PID-Rückmeldungssignals 1 in...
Seite 228: Wartungszähler
VACON · 228 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN V2.10.5 MULTI-PUMP-STATUS (ID 1628) Dieser Überwachungswert zeigt den Status des Umrichters im Multi-Pump-System. V2.10.6 ÜBERTRAGUNGSSTATUS (ID 1629) Dieser Überwachungswert zeigt den Status der Kommunikation zwischen den Umrichtern im Multi-Pump-System. V2.10.7 PUMPENLAUFZEIT PUMPE (1) (ID 1620) Dieser Überwachungswert zeigt die Betriebsstunden der Pumpe im Multi-Pump-System.
Seite 229: Feldbusdaten
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 229 9.10 FELDBUSDATEN V2.12.1 FB STEUERWORT (ID 874) Dieser Überwachungswert zeigt den Status des Feldbus-Steuerworts, das von der Anwendung im Bypassmodus verwendet wird. Je nach Feldbustyp oder Feldbusprofil können die Daten, die vom Feldbus empfangen werden, geändert werden, bevor sie zur Anwendung gesendet werden.
Seite 230 VACON · 230 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN Tabelle 114: Feldbus Steuerwort Beschreibungen Wert = 0 (FALSE) Wert = 1 (TRUE) Bit 0 Stopp-Anforderung vom Feldbus Start-Anforderung vom Feldbus Bit 1 Vorwärts drehend Rückwärts drehend Keine Aktion Aktive Fehler und Alarme zurücksetzen Bit 2 (auf Anstiegsflanke 0=>1)
Seite 231 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 231 V2.12.2 FB DREHZAHLSOLLWERT (ID 875) Dieser Überwachungswert zeigt den Feldbus-Frequenzsollwert als Prozentsatz der Mindestfrequenz und der Höchstfrequenz. Die Drehzahlsollwertinformation wird beim Empfang durch die Anwendung zwischen Mindestfrequenz und Höchstfrequenz skaliert. Mindest- und Höchstfrequenz können nach dem Empfang des Sollwerts geändert werden, ohne den Sollwert zu beeinflussen.
Seite 232 VACON · 232 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN Tabelle 115: Feldbus Status Word Beschreibungen Wert = 0 (FALSE) Wert = 1 (TRUE) Bit 0 Nicht betriebsbereit Betriebsbereit Bit 1 Nicht in Betrieb In Betrieb Bit 2 Betrieb in Vorwärtsrichtung Betrieb in Rückwärtsrichtung...
Seite 233: Umrichter Anpassen
BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN VACON · 233 V2.12.15 FB DATA OUT 3 (ID 868) Dieser Überwachungswert zeigt den Rohwert der Prozessdaten in einem vorzeichenbehafteten 32-Bit-Format. V2.12.16 FB DATA OUT 4 (ID 869) Dieser Überwachungswert zeigt den Rohwert der Prozessdaten in einem vorzeichenbehafteten 32-Bit-Format.
Seite 234 VACON · 234 BESCHREIBUNGEN WICHTIGER KENNGRÖSSEN V2.13.6 BLOCK-AUSG. 5 (ID15100) Dieser Überwachungswert zeigt den Wert des Funktionsblockausgangs in der Funktion Umrichter anpassen. V2.13.7 BLOCK-AUSG. 6 (ID 15120) Dieser Überwachungswert zeigt den Wert des Funktionsblockausgangs in der Funktion Umrichter anpassen. V2.13.8 BLOCK-AUSG. 7 (ID 15140) Dieser Überwachungswert zeigt den Wert des Funktionsblockausgangs in der Funktion...
Seite 235: Parameterbeschreibungen
PARAMETERBESCHREIBUNGEN VACON · 235 PARAMETERBESCHREIBUNGEN In diesem Kapitel finden Sie Informationen zu allen Parametern Ihrer VACON 100- ® Anwendung. Sollten Sie noch andere Informationen benötigen, sehen Sie sich das Kapitel 5 Menü „Parameter“ an oder wenden Sie sich an die nächste Vacon-Vertretung.
Seite 236: Motoreinstellungen
VACON · 236 PARAMETERBESCHREIBUNGEN P2.2.5 KANAL 2 MIN (ID 2371) Dieser Parameter wird standardmäßig bei der Skalierung verwendet. Muss evtl. angepasst werden. P2.2.6 KANAL 2 MAX (ID 2372) Dieser Parameter wird standardmäßig bei der Skalierung verwendet. Muss evtl. angepasst werden.
Seite 237: Motorregelungsparameter
PARAMETERBESCHREIBUNGEN VACON · 237 10.2.2 MOTORREGELUNGSPARAMETER P3.1.2.2 MOTORTYP (ID 650) Verwenden Sie diesen Parameter, um den Motortyp für Ihren Prozess einzustellen. Auswahl- Auswahlname Beschreibung nummer Wählen Sie diese Option, wenn Sie einen Asynchronmotor Asynchronmotor (IM) verwenden. Wählen Sie diese Option, wenn Sie einen Dauermagnetmotor Dauermagnetmotor (PM) verwenden.
Seite 238 VACON · 238 PARAMETERBESCHREIBUNGEN HINWEIS! Vor der Durchführung der Identifikation müssen Sie die Motortypenschild- Parameter eingeben. Auswahlnum- Auswahlname Beschreibung Keine Aktion Keine Identifikation gewünscht. Wenn Sie die Identifikation der Motorparameter vornehmen, arbeitet der Frequenzumrichter ohne Drehzahl. Der Motor Identifikation bei Stillstand wird mit Strom und Spannung versorgt, aber mit Nullfre- quenz.
Seite 239 PARAMETERBESCHREIBUNGEN VACON · 239 Um die Funktion zu aktivieren, setzen Sie den Parameter P3.1.2.6 auf den Wert Freigegeben. Der Frequenzumrichter stoppt automatisch, wenn der Motorschalter geöffnet wird, und der Frequenzumrichter startet automatisch, wenn der Motorschalter geschlossen wird. Der Frequenzumrichter löst nicht aus, wenn Sie die Motorschalterfunktion verwenden.
Seite 240 VACON · 240 PARAMETERBESCHREIBUNGEN sich die Versorgungsspannung ändert, z. B. zwischen -15 % und +10 %, und • der von Ihnen geregelte Prozess keine Toleranz für die Änderungen besitzt, die der • Unterspannungsregler und der Überspannungsregler an der Ausgangsfrequenz des Frequenzumrichters vornehmen.
Seite 241: Motorgrenzen
PARAMETERBESCHREIBUNGEN VACON · 241 Über den Parameter „Statorspannung einstellen“ können Sie die U/f-Kurve des Frequenzumrichters der Gegeninduktionskurve annähern. Hierzu müssen nicht viele U/f- Kurvenparameterwerte verändert werden. Der Parameter P3.1.2.13 definiert die Ausgangsspannung des Frequenzumrichters in Prozent der Motornennspannung bei Motornennfrequenz. Stellen Sie die U/f-Kurve des Frequenzumrichters so ein, dass sie oberhalb der Gegeninduktionskurve des Motors liegt.
Seite 242: Open Loop-Parameter
VACON · 242 PARAMETERBESCHREIBUNGEN Der Wertebereich für diesen Parameter ist je nach Gehäusegröße des Frequenzumrichters unterschiedlich. 10.2.4 OPEN LOOP-PARAMETER P3.1.4.1 U/F-VERHÄLTNIS (ID 108) Verwenden Sie diesen Parameter, um den U/f-Kurventyp zwischen Nullfrequenz und dem Feldschwächpunkt einzustellen. Auswahl- Auswahlname Beschreibung nummer Die Spannung des Motors ändert sich linear als Funktion der...
Seite 243 PARAMETERBESCHREIBUNGEN VACON · 243 U[V] ID603 f[Hz] ID602 Abb. 38: Lineare und quadratische Änderung der Motorspannung A. Werkeinst.: Nennspannung des Motors D. Quadratisch B. Feldschwächpunkt E. Werkeinst.: Nennfrequenz des Motors C. Linear U[V] ID603 ID605 ID606 f[Hz] ID602 ID604 Abb. 39: Programmierbare U/f-Kurve A.
Seite 244 VACON · 244 PARAMETERBESCHREIBUNGEN Wenn der Parameter „Motortyp“ den Wert Asynchronmotor aufweist und dieser Parameter verändert wird, werden diese Parameter auf ihre Standardwerte zurückgesetzt. P3.1.4.2 Frequenz des Feldschwächpunkts • P3.1.4.3 Spannung am Feldschwächpunkt • P3.1.4.4 Mittenpunktfrequenz U/f • P3.1.4.5 Mittenpunktspannung U/f •...
Seite 245 PARAMETERBESCHREIBUNGEN VACON · 245 P3.1.4.7 FLIEGENDER START OPTIONEN (ID 1590) Verwenden Sie diesen Parameter, um die Optionen für den fliegenden Start einzustellen. Die Werte für den Parameter „Fliegender Start Optionen“ können über Kontrollkästchen ausgewählt werden. Die Bits können folgende Werte erhalten: Wellenfrequenz nur aus derselben Richtung wie Frequenzsollwert suchen •...
Seite 246: I/F-Startfunktion
VACON · 246 PARAMETERBESCHREIBUNGEN Die Motorspannung ändert sich abhängig vom erforderlichen Drehmoment. Dadurch erzeugt der Motor beim Anlaufen und im Betrieb bei niedrigeren Frequenzen ein höheres Drehmoment. Der Start-Boost wirkt auch bei einer linearen U/f-Kurve. Die besten Ergebnisse werden jedoch nach dem Identifizierungslauf erreicht, wenn die programmierbare U/f-Kurve aktiviert ist.
Seite 247: Start/Stopp-Einstellungen
PARAMETERBESCHREIBUNGEN VACON · 247 Wenn die Ausgangsfrequenz des Frequenzumrichters den Grenzwert dieses Parameters unterschreitet, wird die Funktion „I/f-Start“ aktiviert. Überschreitet die Ausgangsfrequenz diese Grenze, wechselt der Frequenzumrichter wieder zurück zum normalen U/f- Steuermodus. P3.1.4.12.3 I/F-START STROM (ID 536) Verwenden Sie diesen Parameter, um den Strom zu definieren, der dem Motor zugeführt wird, wenn die Funktion „I/f-Start“...
Seite 248: Lokaler Steuerplatz (Steuertafel)
FERNSTEUERUNGSPLATZ (FELDBUS) Start-, Stopp- und Reversierungsbefehle kommen vom Feldbus. P3.2.1 FERNSTEUERUNGSPLATZ (ID 172) Verwenden Sie diesen Parameter, um den Fernsteuerungsplatz (Start/Stopp) auszuwählen. Dieser Parameter kann zum Umschalten auf Fernsteuerung über VACON Live (z. B. bei ® defekter Steuertafel) verwendet werden.
Seite 249 PARAMETERBESCHREIBUNGEN VACON · 249 Auswahl- Auswahlname Beschreibung nummer Der Umrichter beschleunigt von 0-Frequenz auf den Fre- Rampe quenzsollwert. Der Umrichter erkennt die Ist-Drehzahl des Motors und Fliegender Start beschleunigt von dieser Drehzahl auf den Frequenzsollwert. P3.2.5 STOPPFUNKTION (ID 506) Verwenden Sie diesen Parameter, um den Typ der Stoppfunktion auszuwählen.
Seite 250: Rückwärts
VACON · 250 PARAMETERBESCHREIBUNGEN Auswahl- Auswahlname Beschreibung nummer Diese Funktionen werden aktiviert, wenn die Kontakte geschlossen werden. CS1 = Vorwärts CS2 = Rückwärts Ausgangsfrequenz VORWÄRTS Sollfrequenz 0 Hz Sollfrequenz RÜCKWÄRTS Startfreigabe Steuersignal 1 Steuersignal 2 Starttaste Steuertafel Stopptaste Steuertafel 10 11 12 13 Abb.
Seite 251 PARAMETERBESCHREIBUNGEN VACON · 251 13. Der Versuch, den Frequenzumrichter durch Drücken der Start-Taste zu starten, ist nicht erfolgreich, da CS1 inaktiv ist. Auswahlnum- Auswahlname Beschreibung Für 3-adrige Steuerung (Impulssteuerung) CS1 = Vorwärts (Flanke) CS2 = Invertiert Stopp CS3 = Rückwärts (Flanke) VORWÄRTS...
Seite 252 VACON · 252 PARAMETERBESCHREIBUNGEN 8. Die Stopp-Taste auf der Steuertafel wird 9. CS3 wird aktiviert. Dadurch ändert sich gedrückt, und die in den Motor die Startrichtung von vorwärts zu eingespeiste Frequenz fällt auf 0. rückwärts. (Dieses Signal funktioniert nur, wenn 10.
Seite 253 PARAMETERBESCHREIBUNGEN VACON · 253 8. Das Startfreigabesignal ist auf OPEN 11. CS1 wird erneut geöffnet und gesetzt, und die Frequenz fällt auf 0. Das geschlossen, woraufhin der Motor Startfreigabesignal wird mit Parameter startet. P3.5.1.15 konfiguriert. 12. CS1 wird deaktiviert, und die in den 9.
Seite 254 VACON · 254 PARAMETERBESCHREIBUNGEN VORWÄRTS Ausgangsfrequenz Sollfrequenz 0 Hz Sollfrequenz RÜCKWÄRTS Startfreigabe Steuersignal 1 Steuersignal 2 Starttaste Steuertafel Stopptaste Steuertafel Abb. 45: E/A A Start/Stopp-Auswahl = 3 1. Das Steuersignal (CS) 1 wird aktiviert 8. Das Startfreigabesignal ist auf CLOSED...
Seite 255 PARAMETERBESCHREIBUNGEN VACON · 255 Auswahlnum- Auswahlname Beschreibung Verwenden Sie diese Funktion, um ein versehentliches Anlaufen zu verhindern. Vor dem erneuten Starten des CS1 = Start (Flanke) Motors muss der Start/Stopp-Kontakt geöffnet werden. CS2 = Rückwärts VORWÄRTS Ausgangsfrequenz Sollfrequenz 0 Hz Sollfrequenz RÜCKWÄRTS...
Seite 256 VACON · 256 PARAMETERBESCHREIBUNGEN P3.2.7 E/A B START/STOPP-AUSWAHL (ID 363) Verwenden Sie diesen Parameter, um Start und Stopp des Umrichters über die Digitalsignale zu steuern. Die Auswahlen können das Wort „Flanke“ enthalten, um Ihnen zu helfen, einen versehentlichen Start zu verhindern.
Seite 257: Sollwerte
PARAMETERBESCHREIBUNGEN VACON · 257 10.4 SOLLWERTE 10.4.1 FREQUENZSOLLWERT Die Frequenzsollwert-Quelle ist für alle Steuerplätze außer PC-Tool programmierbar; bei Steuerplatz PC wird der Sollwert immer vom PC-Tool geholt. FERNSTEUERUNGSPLATZ (E/A A) Verwenden Sie Parameter P3.3.1.5, um E/A A als Frequenzsollwert-Quelle auszuwählen.
Seite 258: Festfrequenzen
VACON · 258 PARAMETERBESCHREIBUNGEN P3.3.1.6 E/A-SOLLWERT B, AUSWAHL (ID 131) Verwenden Sie diesen Parameter, um die Frequenzsollwertquelle auszuwählen der Steuerplatz E/A B ist. Weitere Informationen finden Sie in P3.3.1.5. Steuerplatz E/A B kann nur über einen Digitaleingang aktiviert werden (P3.5.1.7).
Seite 259: Wert 0 Für Parameter P3.3.3
PARAMETERBESCHREIBUNGEN VACON · 259 P3.3.3.2 FESTFREQUENZ 0 (ID 180) Verwenden Sie diesen Parameter, um den Festfrequenzsollwert einzustellen, wenn die Festfrequenzfunktion verwendet wird. Wählen Sie Festdrehzahlen mit den digitalen Eingangssignalen aus. P3.3.3.3 FESTFREQUENZ 1 (ID 105) Verwenden Sie diesen Parameter, um den Festfrequenzsollwert einzustellen, wenn die Festfrequenzfunktion verwendet wird.
Seite 260: Wert 1 Für Parameter P3.3.3
VACON · 260 PARAMETERBESCHREIBUNGEN Um eine Festfrequenz zwischen 1 und 7 auszuwählen, weisen Sie den Parametern P3.3.3.10 (Festfrequenzwahl 0), P3.3.3.11 (Festfrequenzwahl 1) und/oder P3.3.3.12 (Festfrequenzwahl 2) Digitaleingänge zu. Die verschiedenen Gruppen aktiver Digitaleingänge bestimmen die Festfrequenz. Weitere Informationen finden Sie in der Tabelle unten. Die Werte der Festfrequenzen werden automatisch auf Werte zwischen Mindestfrequenz und Höchstfrequenz (P3.3.1.1 und P3.3.1.2) beschränkt.
Seite 261 PARAMETERBESCHREIBUNGEN VACON · 261 Tabelle 117: Die Auswahl der Festfrequenz, wenn P3.3.3.1 = Zahl der Eingänge Aktiviertes Digitaleingangssignal Aktivierter Frequenzsollwert Festfrequenzwahl 2 Festfrequenzwahl 1 Festfrequenzwahl 0 (P3.3.3.12) (P3.3.3.11) (P3.3.3.10) Festfrequenz 0 Nur bei Festlegung von Festfrequenz 0 als Fre- quenzsollwertquelle mit P3.3.3.1.5, P3.3.1.6,...
Seite 262: Motorpotentiometer-Parameter
VACON · 262 PARAMETERBESCHREIBUNGEN = Binär-Modus sowie in Tabelle 34 Festfrequenz-Parameter und Tabelle 42 Einstellungen für Digitaleingänge 10.4.3 MOTORPOTENTIOMETER-PARAMETER Der Frequenzsollwert des Motorpotentiometers ist in allen Steuerplätzen verfügbar. Der Motorpotentiometer-Sollwert kann nur geändert werden, wenn sich der Frequenzumrichter im Betriebsstatus befindet.
Seite 263 PARAMETERBESCHREIBUNGEN VACON · 263 Abb. 47: Motorpotentiometer-Parameter A. Frequenzsollwert E. Zeit B. Maximalfrequenz F. Motorpotentiometer schneller C. Minimalfrequenz G. Motorpotentiometer langsamer D. Rampenzeit Motorpotentiometer P3.3.4.3 MOTORPOTENTIOMETER RAMPENZEIT (ID 331) Verwenden Sie diesen Parameter, um die Änderungsgeschwindigkeit des Motorpotentiometer-Sollwerts einzustellen, wenn er zunimmt oder abnimmt.
Seite 264: Parameter Für „Spülen
VACON · 264 PARAMETERBESCHREIBUNGEN Auswahlnum- Auswahlname Beschreibung Der letzte Frequenzsollwert des Motorpotentiometers wird Kein Reset über den Stopp-Status hinaus beibehalten und beim Abschalten gespeichert. Der Frequenzsollwert des Motorpotentiometers wird auf 0 Stoppstatus gesetzt, wenn der Frequenzumrichter in den Stopp-Status versetzt oder abgeschaltet wird.
Seite 265: Rampe
PARAMETERBESCHREIBUNGEN VACON · 265 erhalten Sine einen linearen Rampenverschliff. Beschleunigung und Verzögerung reagieren unmittelbar auf die Änderungen des Sollwertsignals. Ein Wert zwischen 1,0 und 100,0 % sorgt für S-Verschliff der Beschleunigungs- oder Verzögerungsrampe. Diese Funktion wird in der Regel verwendet, um mechanische Erosion und Stromspitzen zu reduzieren, wenn der Sollwert geändert wird.
Seite 266 VACON · 266 PARAMETERBESCHREIBUNGEN und Stromspitzen zu reduzieren, wenn der Sollwert geändert wird. Sie können die Beschleunigungszeit mit den Parametern P3.4.2.2 (Beschleunigungszeit 2) und P3.4.2.3 (Verzögerungszeit 2) ändern. [Hz] ID103, ID104 ID500 ID500 Abb. 49: Beschleunigungs-/Verzögerungskurve (S-Verschliff) P3.4.2.2 BESCHLEUNIGUNGSZEIT 2 (ID 502) Verwenden Sie diesen Parameter, um die Zeit einzustellen, die erforderlich ist, bis die Ausgangsfrequenz von der Nullfrequenz bis zur Höchstfrequenz erhöht wird.
Seite 267: Magnetis. Starten
PARAMETERBESCHREIBUNGEN VACON · 267 Verwenden Sie die Funktion z. B. in Applikationen für Tiefbrunnenpumpen, wo beim Starten und Stoppen der Pumpe (bei Betrieb unter der Mindestfrequenz) schnellere Rampenzeiten erforderlich sind. Die zweiten Rampenzeiten werden aktiviert, wenn die Ausgangsfrequenz des Frequenzumrichters die durch diesen Parameter festgelegte Grenze überschreitet. Um die Funktion zu deaktivieren, setzen Sie den Parameterwert auf 0.
Seite 268: Flussbremsung
VACON · 268 PARAMETERBESCHREIBUNGEN P3.4.4.2 DC-BREMSZEIT BEI STOPP (ID 508) Verwenden Sie diesen Parameter, um den Bremsstatus auf ON oder OFF zu setzen und die Bremszeit beim Stoppen des Motors anzugeben. Die DC-Bremsfunktion wird deaktiviert, wenn der Wert dieses Parameters auf 0 eingestellt ist.
Seite 269 PARAMETERBESCHREIBUNGEN VACON · 269 A.2 A.3 A.4 A.5 A.6 9 10 11 12 13 14 15 16 17 18 19 30 A B Slot A 21 22 23 24 25 26 33 34 Slot B Abb. 51: Zusatzkartensteckplätze und programmierbare Eingänge A.
Seite 270: Text-Display
VACON · 270 PARAMETERBESCHREIBUNGEN READY STOP Digital Inputs ID:405 P3.5.1.11 Ext Fault Close DigINSlotA.3 Ext Fault Open DigINSlot0.2 Fault Reset Close DigINSlotA.6 Abb. 52: Digitaleingangsmenü des Grafik-Displays A. Grafik-Display C. Wert des Parameters, d. h. der gewählte B. Name des Parameters, d. h. die...
Seite 271: Programmieren Im Grafik-Display
PARAMETERBESCHREIBUNGEN VACON · 271 Eingangstyp (Gra- Eingangs- Steckplatz Eingang Nr. Erläuterung fik-Display) typ (Text- Display) Digitaleingang Nr. 1 (Klemme 8) der Karte in DigIN Steckplatz A (Standard-E/A-Karte) Digitaleingang Nr. 2 (Klemme 9) der Karte in DigIN Steckplatz A (Standard-E/A-Karte) Digitaleingang Nr. 3 (Klemme 10) der Karte in...
Seite 272 VACON · 272 PARAMETERBESCHREIBUNGEN Sie befinden sich nun im Bearbeitungsmodus, der READY Steckplatz-Wert DigIN SlotA blinkt und ist STOP unterstrichen. Sollten Ihnen in ihrer E/A weitere Ext Fault Close Digitaleingänge zur Verfügung stehen, zum ID:405 P3.5.1.11 Beispiel über Zusatzkarten in den Steckplätzen C, D oder E, können diese ebenfalls hier gewählt...
Seite 273: Programmieren Im Text-Display
PARAMETERBESCHREIBUNGEN VACON · 273 PROGRAMMIEREN IM TEXT-DISPLAY Wählen Sie einen Parameter aus. Drücken Sie auf OK, um in den Bearbeitungsmodus zu wechseln. Im Bearbeitungsmodus blinkt der Buchstabe D. Sollten Ihnen in ihrer E/A weitere Digitaleingänge zur Verfügung stehen, zum Beispiel über Zusatzkarten in den Steckplätzen C, D oder E,...
Seite 274 VACON · 274 PARAMETERBESCHREIBUNGEN Wenn der Digitaleingang DI6 bereits für eine andere Funktion verwendet wird, erscheint eine Meldung. Ändern Sie eine dieser Optionen. Nach dieser Zuweisung steuert ein Digitalsignal zum Digitaleingang DI6 die Funktion „Externer Fehler Schließer“. Der Wert einer Funktion ist möglicherweise DigIN Slot0.1 (Grafik-Display) bzw. dI 0.1 (Text- Display).
Seite 275 PARAMETERBESCHREIBUNGEN VACON · 275 Abb. 55: Analogeingangsmenü des Text-Displays A. Text-Display C. Wert des Parameters, d. h. der gewählte B. Name des Parameters Analogeingang Auf den Standard-E/A-Karten stehen zwei Analogeingänge zur Verfügung: Die Klemmen 2/3 und 4/5 von Steckplatz A.
Seite 276: Programmieren Von Analogeingängen Im Grafik-Display
VACON · 276 PARAMETERBESCHREIBUNGEN PROGRAMMIEREN VON ANALOGEINGÄNGEN IM GRAFIK-DISPLAY Verwenden Sie die Pfeiltaste NACH RECHTS, um einen Parameter auszuwählen. STOP READY Analogue Input 1 ID:377 P3.5.2.1.1 AI1 Signal Sel AnIN SlotA.1 AI1 Filter Time 0.10s AI1 Signal Range 0-10V/0-20mA Sie befinden sich nun im Bearbeitungsmodus, der Wert AnIN SlotA blinkt und ist unterstrichen.
Seite 277 PARAMETERBESCHREIBUNGEN VACON · 277 Im Bearbeitungsmodus blinkt der Buchstabe A. Drücken Sie die Pfeiltaste NACH OBEN, um den Wert auf C zu ändern. Bestätigen Sie die Änderung mit OK. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 278: Beschreibung Der Signalquellen
VACON · 278 PARAMETERBESCHREIBUNGEN 10.6.1.3 Beschreibung der Signalquellen Quelle Funktion Slot0.# Digitaleingänge: Mithilfe dieser Funktion kann ein Digitalsignal in einen konstanten OPEN- oder CLOSED-Status versetzt werden. Einige Signale wurden vom Hersteller auf „immer CLOSED“ eingestellt, z. B. Parameter P3.5.1.15 (Startfreigabe). Wird dies nicht geändert, so ist das Startfreiga- besignal immer an.
Seite 279: Standardfunktionen Der Programmierbaren Eingänge
PARAMETERBESCHREIBUNGEN VACON · 279 10.6.2 STANDARDFUNKTIONEN DER PROGRAMMIERBAREN EINGÄNGE Tabelle 118: Standardfunktionen der programmierbaren Digital- und Analogeingänge Eingan Klemme Sollwert Funktion Parameterindex Steuersignal 1 A P3.5.1.1 Steuersignal 2 A P3.5.1.2 Externer Fehler P3.5.1.11 Schließer Festfrequenzwahl 0 P3.5.1.21 Festfrequenzwahl 1 P3.5.1.22 Fehlerrückst.
Seite 280 VACON · 280 PARAMETERBESCHREIBUNGEN P3.5.1.4 STEUERSIGNAL 1 B (ID 423) Verwenden Sie diesen Parameter, um, um das digitale Eingangssignal (Steuersignal 1) auszuwählen, das den Umrichter startet und stoppt, wenn der Steuerplatz E/A B verwendet wird. P3.5.1.5 STEUERSIGNAL 2 B (ID 424) Verwenden Sie diesen Parameter, um das digitale Eingangssignal (Steuersignal 2) auszuwählen, das den Umrichter startet und stoppt, wenn der Steuerplatz E/A B verwendet...
Seite 281 PARAMETERBESCHREIBUNGEN VACON · 281 Aktive Fehler werden zurückgesetzt, wenn sich der Status des Digitaleingangs von offen auf geschlossen ändert (Anstiegsflanke). P3.5.1.14 FEHLERRÜCKST. ÖFFNEN (ID 213) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das alle aktiven Fehler quittiert. Aktive Fehler werden zurückgesetzt, wenn sich der Status des Digitaleingangs von geschlossen auf offen ändert (Abstiegsflanke).
Seite 282 VACON · 282 PARAMETERBESCHREIBUNGEN P3.5.1.20 BESCHL./BREMS. GESPERRT (ID 415) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Beschleunigung und Verzögerung des Umrichters verhindert. Keine Beschleunigung oder Verzögerung möglich, bis der Kontakt geöffnet wird P3.5.1.21 FESTFREQUENZWAHL 0 (ID 419) Verwenden Sie diesen Parameter, um das digitale Eingangssignal einzustellen, das die Festfrequenzen auswählt.
Seite 283 PARAMETERBESCHREIBUNGEN VACON · 283 P3.5.1.29 TIMER 3 (ID 449) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das den Timer startet. Der Timer startet, wenn dieses Signal deaktiviert wird (absteigende Flanke). Der Ausgang wird deaktiviert, wenn die im Parameter für die Zeitdauer definierte Zeit abgelaufen ist.
Seite 284 VACON · 284 PARAMETERBESCHREIBUNGEN P3.5.1.38 BRAND-MODUS EIN, ÖFFNEN (ID 1596) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Brand-Modus-Funktion aktiviert. P3.5.1.39 BRAND-MODUS EIN, SCHLIESSEN (ID 1619) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Brand-Modus-Funktion aktiviert.
Seite 285: Analogeingänge
Kontakt geschlossen = Parametersatz 2 wird als aktiver Satz eingestellt • HINWEIS! Parameterwerte werden über die Parameter B6.5.4 „ParSatz1 speichern“ und B6.5.4 „ParSatz2 speichern“ in Parametersatz 1 und Parametersatz 2 gespeichert. Sie können diese Parameter über die Steuertafel oder vom PC-Tool VACON ® verwenden. 10.6.4 ANALOGEINGÄNGE P3.5.2.1.1 AI1 SIGNALAUSWAHL (ID 377)
Seite 286: Analogeingangssignal
VACON · 286 PARAMETERBESCHREIBUNGEN P3.5.2.1.2 AI1 SIGNALFILTERZEIT (ID 378) Verwenden Sie diesen Parameter, um die Störungen aus dem Analogeingangssignal herauszufiltern. Um diesen Parameter zu aktivieren, geben Sie einen Wert größer als 0 ein. HINWEIS! Lange Filterzeiten führen zu einer Verzögerung der Regelzeiten.
Seite 287 PARAMETERBESCHREIBUNGEN VACON · 287 [Hz] 100% 0 mA 10 mA 20 mA Abb. 57: Bereich des Analogeingangssignals, Auswahl 0 A. Frequenzsollwert C. Min. Frequenzsollwert B. Max. Frequenzsollwert D. Analogeingangssignal Auswahl- Auswahlname Beschreibung nummer Der Bereich des Analogeingangssignals ist entweder 2 bis...
Seite 288 VACON · 288 PARAMETERBESCHREIBUNGEN P3.5.2.1.4 AI1 KUNDENSPEZ. MIN (ID 380) Verwenden Sie diesen Parameter, um den Bereich des Analogeingangssignals zwischen -160 und +160 % einzustellen. P3.5.2.1.5 AI1 KUNDENSPEZ. MAX (ID 381) Verwenden Sie diesen Parameter, um den Bereich des Analogeingangssignals zwischen -160 und +160 % einzustellen.
Seite 289 PARAMETERBESCHREIBUNGEN VACON · 289 Auswahlnum- Auswahlname Beschreibung Keine Inversion. Der Wert 0 % des Analogeingangssignals entspricht dem Sollwert Mindestfrequenz. Der Wert 100 % Normal des Analogeingangssignals entspricht dem Sollwert Höchst- frequenz. [Hz] 100% 0 mA 10 mA 20 mA Abb. 60: AI1 Signalinversion, Auswahl 0 A.
Seite 290: Digitalausgänge
VACON · 290 PARAMETERBESCHREIBUNGEN [Hz] 100% 0 mA 10 mA 20 mA Abb. 61: AI1 Signalinversion, Auswahl 1 A. Frequenzsollwert C. Min. Frequenzsollwert B. Max. Frequenzsollwert D. Analogeingangssignal 10.6.5 DIGITALAUSGÄNGE P3.5.3.2.1 RO1 FUNKTION (ID 11001) Verwenden Sie diesen Parameter, um eine Funktion oder ein Signal auszuwählen, die bzw.
Seite 291 PARAMETERBESCHREIBUNGEN VACON · 291 Tabelle 119: Die Ausgangssignale über RO1 Auswahl- Auswahlname Beschreibung nummer Nicht verwendet Der Ausgang wird nicht verwendet. Bereit Der Frequenzumrichter ist betriebsbereit. Betrieb Der Frequenzumrichter ist in Betrieb (Motor läuft). Allgemeiner Fehler Es ist eine Fehlerabschaltung erfolgt.
Seite 292 VACON · 292 PARAMETERBESCHREIBUNGEN Tabelle 119: Die Ausgangssignale über RO1 Auswahl- Auswahlname Beschreibung nummer Eingangsdruck-Warnung Der Pumpen-Eingangsdruck ist unter den in Parameter P3.13.9.7 definierten Wert gesunken. Frostschutz-Warnung Der Temperaturmesswert der Pumpe ist unter den in Para- meter P3.13.10.5 definierten Wert gesunken.
Seite 293 PARAMETERBESCHREIBUNGEN VACON · 293 Tabelle 119: Die Ausgangssignale über RO1 Auswahl- Auswahlname Beschreibung nummer Block-Ausg. 7 Der Ausgang des programmierbaren Blocks 7. Siehe Para- metermenü M3.19 Block-Programmierung. Block-Ausg. 8 Der Ausgang des programmierbaren Blocks 8. Siehe Para- metermenü M3.19 Block-Programmierung.
Seite 294: Analogausgänge
VACON · 294 PARAMETERBESCHREIBUNGEN 10.6.6 ANALOGAUSGÄNGE P3.5.4.1.1 AO1 FUNKTION (ID 10050) Verwenden Sie diesen Parameter, um eine Funktion oder ein Signal auszuwählen, die bzw. das mit dem Analogausgang verbunden wird. Mit diesem Parameter wird der Inhalt des Analogausgangssignals 1 festgelegt. Die Skalierung des Analogausgangssignal ist signalabhängig.
Seite 295 PARAMETERBESCHREIBUNGEN VACON · 295 Auswahlnum- Auswahlname Beschreibung 0% Test (Nicht verwendet) Der Analogausgang wird entweder auf 0 % oder auf 20 % gesetzt (abhängig von Parameter P3.5.4.1.3). 100% TEST Der Analogausgang wird auf 100% des Signals (10 V/20 mA) gesetzt.
Seite 296 VACON · 296 PARAMETERBESCHREIBUNGEN Auswahlnum- Auswahlname Beschreibung Feldbus-Prozessdateneingang Feldbus-Prozessdateneingang 8: 0…10000 (entspricht 0… 100,00 %) Block-Ausg. 1 Der Ausgang des programmierbaren Blocks 1: 0…10000 (entspricht 0…100,00 %) Siehe Parametermenü M3.19 Umrichter anpassen. Block-Ausg. 2 Der Ausgang des programmierbaren Blocks 2: 0…10000 (entspricht 0…100,00 %) Siehe Parametermenü...
Seite 297 PARAMETERBESCHREIBUNGEN VACON · 297 P3.5.4.1.4 AO1 MIN. SKALIERUNG (ID 10053) Verwenden Sie diesen Parameter, um das Analogausgangssignal zu skalieren. Die Skalierungswerte (min und max) werden in der Anzeigeeinheit angegeben, die bei der Auswahl der AO-Funktion festgelegt wird. P3.5.4.1.5 AO1 MAX. SKALIERUNG (ID 10054) Verwenden Sie diesen Parameter, um das Analogausgangssignal zu skalieren.
Seite 298: Feldbusdatenzuordnung
VACON · 298 PARAMETERBESCHREIBUNGEN 10.7 FELDBUSDATENZUORDNUNG P3.6.1 FB DATAOUT 1 AUSWAHL (ID 852) Verwenden Sie diesen Parameter, um auszuwählen, welche Daten mit der ID-Nummer des Parameters oder dem Überwachungswert an den Feldbus gesendet werden. Die Daten werden entsprechend dem Format auf der Steuertafel auf nicht signiertes 16-Bit- Format skaliert.
Seite 299: Frequenzausblendungen
PARAMETERBESCHREIBUNGEN VACON · 299 P3.6.8 FB DATAOUT 8 AUSWAHL (ID 859) Verwenden Sie diesen Parameter, um auszuwählen, welche Daten mit der ID-Nummer des Parameters oder dem Überwachungswert an den Feldbus gesendet werden. Die Daten werden entsprechend dem Format auf der Steuertafel auf nicht signiertes 16-Bit- Format skaliert.
Seite 300: Aktueller Sollwert
VACON · 300 PARAMETERBESCHREIBUNGEN P3.7.6 FREQUENZAUSBLENDUNGSBEREICH 3 OBERE GRENZE (ID 514) Verwenden Sie diesen Parameter, um zu verhindern, dass der Umrichter mit den gesperrten Frequenzen arbeitet. In einigen Prozessen müssen bestimmte Frequenzen vermieden werden, da sie schädliche Resonanzschwingungen verursachen können.
Seite 301: Überwachung
PARAMETERBESCHREIBUNGEN VACON · 301 [Hz] F [s] Abb. 64: Parameter „Rampenzeitfaktor“ A. Ausgangsfrequenz D. Rampenzeitfaktor = 0,3 B. Obere Grenze E. Rampenzeitfaktor = 2,5 C. Untere Grenze F. Zeit 10.9 ÜBERWACHUNG P3.8.1 AUSWAHL ÜBERWACHUNG 1 (ID 1431) Verwenden Sie diesen Parameter, um das Überwachungselement auszuwählen.
Seite 302: Schutzfunktionen
VACON · 302 PARAMETERBESCHREIBUNGEN P3.8.5 AUSWAHL ÜBERWACHUNG 2 (ID 1435) Verwenden Sie diesen Parameter, um das Überwachungselement auszuwählen. Die Ausgabe der Überwachungsfunktion kann als Relaisausgang ausgewählt werden. P3.8.6 MODUS ÜBERWACHUNG 2 (ID 1436) Verwenden Sie diesen Parameter, um den Überwachungsmodus einzustellen.
Seite 303 PARAMETERBESCHREIBUNGEN VACON · 303 P3.9.1.5 REAKTION AUF AUSGANGSPHASEN-FEHLER (ID 702) Verwenden Sie diesen Parameter, um die Reaktion des Umrichters auf einen „Ausgangsphase“-Fehler auszuwählen. Wenn die Messung des Motorstroms feststellt, dass in einer Motorphase kein Strom vorliegt, tritt ein Ausgangsphase-Fehler auf.
Seite 304: Motortemperatur-Schutzfunktionen
VACON · 304 PARAMETERBESCHREIBUNGEN P3.9.1.13 FESTFREQUENZ NACH ALARM (ID 183) Verwenden Sie diesen Parameter, um die Frequenz des Umrichters für den Fall einzustellen, dass ein Fehler aktiv ist und die Reaktion auf den Fehler auf „Alarm + Festfrequenz“ eingestellt ist.
Seite 305 PARAMETERBESCHREIBUNGEN VACON · 305 HINWEIS! Verwenden Sie, falls vorhanden, einen Motorthermistor zum Schutz des Motors. Setzen Sie den Wert dieses Parameters auf 0. P3.9.2.2 UMGEBUNGSTEMPERATUR (ID 705) Verwenden Sie diesen Parameter, um die Umgebungstemperatur am Installationsort des Motors anzugeben. Der Temperaturwert wird in Grad Celsius oder Grad Fahrenheit angegeben.
Seite 306 VACON · 306 PARAMETERBESCHREIBUNGEN P3.9.2.4 MOTOR-TEMPERATURZEITKONSTANTE (ID 707) Verwenden Sie diesen Parameter, um die Motor-Temperaturzeitkonstante einzustellen. Die Zeitkonstante bestimmt den Zeitraum, innerhalb dessen der berechnete Wärmestatus 63 % seines Endwerts erreicht. Die letzte Wärmestufe entspricht dem stetigen Betrieb des Motors mit Nennlast bei Nenndrehzahl. Die Länge der Zeitkonstante hängt ab von der Motorgröße.
Seite 307 PARAMETERBESCHREIBUNGEN VACON · 307 I/I T 100% Abb. 66: Motor-Temperaturzeitkonstante A. Strom B. T = Motor-Temperaturzeitkonstante P3.9.2.5 THERMISCHE BELASTBARKEIT DES MOTORS (ID 708) Verwenden Sie diesen Parameter, um die thermische Belastbarkeit des Motors einzustellen. Wenn der Wert beispielsweise auf 130 % eingestellt ist, wird die Nenntemperatur mit 130 % des Motornennstroms erreicht.
Seite 308: Motorblockierschutz
VACON · 308 PARAMETERBESCHREIBUNGEN 105% 100% 130% Abb. 67: Berechnung der Motortemperatur A. Strom C. Auslösebereich B. Fehler/Warnung D. Belastbarkeit 10.10.3 MOTORBLOCKIERSCHUTZ Die Blockierschutzfunktion schützt den Motor gegen kurzzeitige Überlasten. Eine Überlast kann z. B. durch eine blockierte Welle verursacht werden. Die Reaktionszeit des Blockierschutzes kann kürzer eingestellt werden, als die des Motortemperaturschutzes.
Seite 309 PARAMETERBESCHREIBUNGEN VACON · 309 HINWEIS! Wenn Sie lange Motorkabel (max. 100 m) in Kombination mit kleinen Umrichtern (≤ 1,5 kW) verwenden, ist der vom Umrichter gemessene Motorstrom möglicherweise viel höher als der tatsächliche Motorstrom. Dies liegt an den kapazitiven Strömen im Motorkabel.
Seite 310: Unterlastschutz (Trocken Gelaufene Pumpe)
VACON · 310 PARAMETERBESCHREIBUNGEN Dies ist die für den aktiven Blockierzustand zulässige Höchstdauer, bevor ein Motorblockierungsfehler auftritt. Der Wert dieses Parameters kann zwischen 1,0 und 120,0 s eingestellt werden. Ein interner Zähler zählt die Blockierzeit. Wenn der Wert des Blockierzeitzählers diesen Grenzwert überschreitet, wird der Frequenzumrichter durch die Schutzfunktion abgeschaltet.
Seite 311 PARAMETERBESCHREIBUNGEN VACON · 311 P3.9.4.2 UNTERLASTSCHUTZ: FELDSCHWÄCHUNG FLÄCHENLAST (ID 714) Verwenden Sie diesen Parameter, um das minimale Drehmoment einzustellen, das der Motor braucht, wenn die Ausgangsfrequenz des Umrichters höher als die Frequenz des Feldschwächpunkts ist. Der Wert dieses Parameters kann zwischen 10,0 und 150,0 % x TnMotor liegen. Dieser Wert ist der Grenzwert für das minimale Drehmoment, wenn die Ausgangsfrequenz über dem...
Seite 312: Unterlastzeitzähler
VACON · 312 PARAMETERBESCHREIBUNGEN ID716 Abb. 70: Unterlastzeitzähler-Funktion A. Unterlastzeitzähler D. Zeit B. Auslösebereich E. Unterlast C. Auslösung/Warnung ID713 F. Keine Unterlast 10.10.5 ERZW.STOPP P3.9.5.1 ERZW. STOPP-MODUS (ID 1276) Verwenden Sie diesen Parameter, um auszuwählen, wie der Umrichter angehalten wird, wenn der Befehl Erzw.Stopp vom DI oder Feldbus gegeben wird.
Seite 313 PARAMETERBESCHREIBUNGEN VACON · 313 Frequenzumrichter bremsen und anhalten lassen. Alarme oder Fehler lassen sich so programmieren, dass sie im Fehlerspeicher einen Hinweis hinterlassen, dass ein erzwungener Stopp angefordert wurde. ACHTUNG! Die Funktion „Erzwungener Stopp“ ist keine Not-Halt-Funktion! Bei einem Not- Halt muss die Spannungsversorgung des Motors unterbrochen werden.
Seite 314: Ai Niedrigschutz
VACON · 314 PARAMETERBESCHREIBUNGEN 10.10.6 AI NIEDRIGSCHUTZ P3.9.8.1 AI NIEDRIGSCHUTZ (ID 767) Verwenden Sie diesen Parameter, um auszuwählen, wann die Überwachung eines niedrigen AI-Werts aktiviert wird. Mit „AI NiedrigSchutz“ werden die Analogeingangssignale auf Ausfälle überwacht. Diese Funktion schützt nur diejenigen Analogeingänge, die als Frequenzsollwerte dienen oder vom internen/externen PID-Regler verwendet werden.
Seite 315: Automatische Fehlerquittierung
PARAMETERBESCHREIBUNGEN VACON · 315 Auswahlnum- Auswahlname Beschreibung Keine Aktion „AI NiedrigSchutz“ wird nicht verwendet Alarm Der Frequenzsollwert wird wie in P3.9.1.13 Festfrequenz Alarm, Festfrequenz nach Alarm eingestellt. Die letzte gültige Frequenz wird als Frequenzsollwert beibe- Alarm, vorherige Frequenz halten. Fehler Der Umrichter stoppt wie in P3.2.5 Stopp-Modus festgelegt.
Seite 316 VACON · 316 PARAMETERBESCHREIBUNGEN Wenn die Anzahl der Fehler, die während der Versuchszeit auftreten, den Wert dieses Parameters überschreitet, wird ein permanenter Fehler angezeigt. Wenn nicht, verschwindet die Fehleranzeige nach Ablauf der Versuchszeit. Der Fehlertyp hat keinen Einfluss auf die maximale Anzahl der Versuche.
Seite 317: Anwendungseinstellungen
PARAMETERBESCHREIBUNGEN VACON · 317 P3.10.10 AUTOMATISCHE FEHLERQUITTIERUNG: KÜHLKÖRPER-ÜBERTEMPERATUR (ID 724) Verwenden Sie diesen Parameter, um die automatische Fehlerquittierung nach einem durch Geräte-Übertemperatur verursachten Fehler zu aktivieren. P3.10.11 AUTOMATISCHE FEHLERQUITTIERUNG: MOTORÜBERTEMPERATUR (ID 725) Verwenden Sie diesen Parameter, um die automatische Fehlerquittierung nach einem durch Motorübertemperatur verursachten Fehler zu aktivieren.
Seite 318: Timerfunktionen
VACON · 318 PARAMETERBESCHREIBUNGEN 10.13 TIMERFUNKTIONEN Die Timerfunktionen ermöglichen die Funktionssteuerung durch die interne Echtzeituhr. Alle Funktionen, die von einem Digitaleingang gesteuert werden können, lassen sich über die Zeitkanäle 1 bis 3 auch mit der Echtzeituhr steuern. Eine externe SPS ist für die Steuerung eines Digitaleingangs nicht erforderlich.
Seite 319 PARAMETERBESCHREIBUNGEN VACON · 319 ON Zeit: 07:00:00 OFF-Zeit: 09:00:00 Starttag: Montag Endtag: Freitag TIMER Timer können verwendet werden, um einen Zeitkanal während einer bestimmten Zeitspanne über einen Befehl von einem Digitaleingang oder einem Zeitkanal aktiv zu schalten. Abb. 74: Die Aktivierungssignale kommen von einem Digitaleingang oder einem „virtuellen Digitaleingang“...
Seite 320 VACON · 320 PARAMETERBESCHREIBUNGEN Gebäude aufhält. Der Frequenzumrichter muss noch 30 Minuten weiterlaufen, nachdem das Personal das Gebäude verlassen hat. Lösung: Sie müssen zwei Intervalle einrichten, eines für Wochentage und eines für Wochenenden. Außerdem wird ein Timer für das Einschalten außerhalb der gewählten Zeiten benötigt.
Seite 321: Intervall
PARAMETERBESCHREIBUNGEN VACON · 321 Intervall 2 P3.12.2.1: ON Zeit: 09:00:00 P3.12.2.2: OFF-Zeit: 13:00:00 P3.12.2.3: Tage: Samstag, Sonntag P3.12.2.4: Kanal zuweisen: Zeitkanal 1 Timer 1 P3.12.6.1: Zeitdauer: 1800 s (30 min) P3.12.6.2: Timer 1: DigIn SlotA.1 (der Parameter befindet sich im Menü „Digitaleingänge“) P3.12.6.3: Kanal zuweisen: Zeitkanal 1...
Seite 322: Pid-Regler
VACON · 322 PARAMETERBESCHREIBUNGEN P3.12.6.1 ZEITDAUER (ID 1489) Verwenden Sie diesen Parameter, um die Zeitdauer einzustellen, wie lange der Timer läuft, wenn das Aktivierungssignal entfernt wird (Off-Verzögerung). P3.12.6.2 TIMER 1 (ID 447) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das den Timer startet.
Seite 323 PARAMETERBESCHREIBUNGEN VACON · 323 P3.13.1.5 ANZEIGEEINHEIT MIN. (ID 1033) Verwenden Sie diesen Parameter, um den Mindestwert des PID-Rückmeldungssignals einzustellen. Beispielsweise entspricht ein analoges Signal von 4 – 20 mA dem Druck von 0 – 10 bar. Wert in Anzeigeeinheiten bei 0 % Rückmeldung oder Einstellwert. Diese Skalierung erfolgt nur zu Überwachungszwecken.
Seite 324: Einstellwerte
VACON · 324 PARAMETERBESCHREIBUNGEN Abb. 79: Totbereichsfunktion A. Totbereich (ID1056) D. Istwert B. Verzögerung Totbereich (ID1057) E. Ausgang gesperrt C. Reference 10.14.2 EINSTELLWERTE P3.13.2.1 EINSTELLWERT 1 STEUERTAFEL (ID 167) Verwenden Sie diesen Parameter, um den Einstellwert des PID-Reglers einzustellen, wenn die Einstellwert-Quelle gleich „Steuertafel SP“...
Seite 325: Rückmeldung
PARAMETERBESCHREIBUNGEN VACON · 325 P3.13.2.4 PID EINSTELLWERT BOOST-AKTIVIERUNG (ID 1046) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Verstärkung für den PID-Einstellwert aktiviert. P3.13.2.5 PID-GRENZWERTAUSWAHL (ID 1047) Verwenden Sie diesen Parameter, um das digitale Eingangssignal einzustellen, das den zu verwendenden PID-Einstellwert auswählt.
Seite 326: Vorausschauende Regelung
VACON · 326 PARAMETERBESCHREIBUNGEN Dieser Parameter wird beispielsweise mit dem Wert 2 in der Rückmeldungsfunktion verwendet. P3.13.3.3 RÜCKMELDUNG 1 QUELLENAUSWAHL (ID 334) Verwenden Sie diesen Parameter, um die Quelle des PID-Rückmeldungssignals auszuwählen. AIs und ProcessDataIn werden in Prozent verwendet (0,00 – 100,00 %) und dem Höchst- und Mindestwert des Rückmeldungswerts entsprechend skaliert.
Seite 327: Abflusssteuerung
PARAMETERBESCHREIBUNGEN VACON · 327 deutlich schneller auf Änderungen am Abfluss als bei der bloßen Messung des Wasserstands. Abb. 80: Vorausschauende Regelung am Beispiel eines Wassertanks A. Sollpegel C. Abflusssteuerung B. Pegelsteuerung P3.13.4.2 VORAUSSCHAUENDE REGELUNG, VERSTÄRKUNG (ID 1060) Verwenden Sie diesen Parameter, um die Verstärkung des Signals für die vorausschauende Regelung anzupassen.
Seite 328 VACON · 328 PARAMETERBESCHREIBUNGEN Der Wert dieses Parameters wird verwendet, wenn das Einstellwertsignal des PID-Reglers aus Einstellwert-Quelle 1 stammt. Kriterien für den Wechsel in den Sleep-Modus Die Ausgangsfrequenz bleibt länger als die definierte Sleep-Verzögerungszeit unter der • Sleep-Frequenz. Das PID-Rückmeldungssignal bleibt oberhalb des definierten Wakeup-Pegels.
Seite 329 PARAMETERBESCHREIBUNGEN VACON · 329 Einstellwert PID-Einstellwert Wakeup-Pegel Abb. 81: Wakeup-Modus: Absoluter Pegel Einstellwert PID-Einstellwert Wakeup-Pegel Abb. 82: Wakeup-Modus: Relativer Einstellwert P3.13.5.5 SP1 SLEEP BOOST (ID 1793) Verwenden Sie diesen Parameter, um den Wert einzustellen, der zu dem aktuellen Einstellwert addiert wird, wenn die Funktion „Sleep Boost“ verwendet wird.
Seite 330: Rückmeldung Überwachung
VACON · 330 PARAMETERBESCHREIBUNGEN P3.13.5.8 SP2 SLEEP-VERZÖGERUNG (ID 1076) Verwenden Sie diesen Parameter, um die Mindestdauer einzustellen, wie lange die Ausgangsfrequenz des Umrichters unter dem eingestellten Grenzwert bleiben muss, bevor der Umrichter in den Sleep-Status wechselt. P3.13.5.9SP2 WAKEUP-PEGEL (ID 1077) Verwenden Sie diesen Parameter, um den Pegel einzustellen, bei dem der Umrichter aus dem Sleep-Status erwacht.
Seite 331 PARAMETERBESCHREIBUNGEN VACON · 331 Abb. 83: Funktion „Rückmeldungsüberwachung“ A. Obere Grenze (ID736) E. Verzögerung (ID737) B. Untere Grenze (ID758) F. Regelmodus C. Istwert G. Warnung oder Fehler D. Reference P3.13.6.2 OBERE GRENZE (ID 736) Verwenden Sie diesen Parameter, um die Obergrenze für das PID-Rückmeldungssignal einzustellen.
Seite 332: Druckverlustausgleich
VACON · 332 PARAMETERBESCHREIBUNGEN P3.13.6.4 VERZÖGERUNG (ID 737) Verwenden Sie diesen Parameter, um die Höchstdauer einzustellen, wie lange das PID- Rückmeldungssignal außerhalb der Überwachungsgrenzen bleiben muss, bevor der Rückmeldungsüberwachungsfehler auftritt. Wenn der Zielwert nicht innerhalb dieser Zeit erreicht wird, wird ein Fehler oder ein Alarm gemeldet.
Seite 333 PARAMETERBESCHREIBUNGEN VACON · 333 P3.13.7.1 FREIGABE EINSTELLWERT 1 (ID 1189) Verwenden Sie diesen Parameter, um den Ausgleich von Druckverlusten im Pumpensystem zu aktivieren. In einem druckgesteuerten System kompensiert diese Funktion den Druckverlust, der am Ende des Rohrs aufgrund des Flüssigkeitsdurchflusses auftritt.
Seite 334: Sanfter Anlauf
VACON · 334 PARAMETERBESCHREIBUNGEN Einstellwert Einstellwert + Max. Kompensation Einstellwert Min. Frequenz + Fluss Max. Frequenz + Fluss Druck Ohne Fluss Rohrlänge Position 1 Position 2 Abb. 85: Aktivieren von Einstellwert 1 für den Druckverlustausgleich 10.14.8 SANFTER ANLAUF Die Funktion „Sanfter Anlauf“ wird dazu verwendet, den Prozess bei niedriger Drehzahl auf eine bestimmte Stufe zu bringen, bevor der PID-Regler mit der Regelung beginnt.
Seite 335 PARAMETERBESCHREIBUNGEN VACON · 335 P3.13.8.1 FUNKTION „SANFTER ANLAUF“ (ID 1094) Verwenden Sie diesen Parameter, um die Funktion „Sanfter Anlauf“ zu aktivieren. Diese Funktion kann z. B. zum langsamen Befüllen eines leeren Rohrs verwendet werden, um Flüssigkeitsstöße zu verhindern, die das Rohr zerstören könnten.
Seite 336: Eingangsdrucküberwachung
VACON · 336 PARAMETERBESCHREIBUNGEN P3.13.8.4 SANFTER ANLAUF, TIMEOUT (ID 1096) Verwenden Sie diesen Parameter, um die Timeout-Zeit für die Funktion „Sanfter Anlauf“ einzustellen. Wenn die Sanftanlauffunktion auf Freigegeben (Pegel) gesetzt ist, gibt dieser Parameter das Timeout für den Pegel des sanften Anlaufs an, nach dessen Ablauf der Fehler für den sanften Anlauf auftritt.
Seite 337 PARAMETERBESCHREIBUNGEN VACON · 337 Abb. 86: Position des Drucksensors A. Netz C. Auslass B. Einlass Eingangsdruck Eingangsdruckmonitor Überwachung: Warnstufe Überwachung: Fehlerstufe PID-Einstellwert Überwachung Überwachung Fehler Fehler Verzög. Verzög. PID-Einstellwert PID-Einstellwert Reduktion Eingangsdruck-Alarm (Digitalausgangssignal) Motor läuft Nein Abb. 87: Funktion „Eingangsdrucküberwachung“...
Seite 338 VACON · 338 PARAMETERBESCHREIBUNGEN P3.13.9.2 ÜBERWACHUNGSSIGNAL (ID 1686) Verwenden Sie diesen Parameter, um die Quelle des Eingangsdrucksignals auszuwählen. P3.13.9.3 ÜBERWACHUNGSGRÖSSE, WAHL DER EINHEIT (ID 1687) Verwenden Sie diesen Parameter, um die Einheit für das Eingangsdrucksignal auszuwählen. Das Überwachungssignal (P3.13.9.2) kann im Verhältnis zu den Anzeigeeinheiten auf der Steuertafel skaliert werden.
Seite 339: 10.14.10 Sleep-Funktion, Wenn Kein Bedarf Ermittelt Wird
PARAMETERBESCHREIBUNGEN VACON · 339 P3.13.9.10 PID-EINSTELLWERT REDUKTION (ID 1694) Verwenden Sie diesen Parameter, um die Rate der Reduzierung des PID-Einstellwerts einzustellen, wenn der gemessene Eingangsdruck unterhalb der Alarmgrenze liegt. 10.14.10 SLEEP-FUNKTION, WENN KEIN BEDARF ERMITTELT WIRD Diese Funktion stellt sicher, dass die Pumpe nicht bei einer hohen Geschwindigkeit läuft, wenn im System kein Bedarf besteht.
Seite 340: Externer Pid-Regler
VACON · 340 PARAMETERBESCHREIBUNGEN H. Der PID-Rückmeldewert und die SP1 Sleep-Verzögerungszeit (P3.13.5.2) Ausgangsfrequenz des J. Der Frequenzumrichter wechselt in den Frequenzumrichters bleiben für die Sleep-Modus. festgelegte Zeit (SNDD- K. Anzeigeeinheit (P3.13.1.4) Überwachungszeit) im Hysteresebereich. Dem PID- Rückmeldungswert wird eine Messabweichung (SNDD-Istwert hinzu) hinzugefügt.
Seite 341: Multi-Pump-Funktion
PARAMETERBESCHREIBUNGEN VACON · 341 HINWEIS! Dieser Parameter hat keine Auswirkung, wenn der PID2-Regler im Menü für die PID2-Basismonitorwerte nicht aktiviert ist. P3.14.1.3 AUSGANG IM STOPP (ID 1100) Verwenden Sie diesen Parameter, um den Ausgangswert des PID-Reglers in Prozent des maximalen Ausgangswerts während des Stoppens über einen Digitalausgang einzustellen.
Seite 342: Überprüfung Der Verdrahtung
VACON · 342 PARAMETERBESCHREIBUNGEN Schritt Aktion Überprüfung der Verdrahtung Die korrekte Netzverkabelung (Netzkabel, Motorkabel) des Frequenzumrichters finden • Sie im Installationshandbuch. Die korrekte Steuerverkabelung (E/A, PID-Rückmeldungssensor, Kommunikation) in • Abb. 18 Schaltplan des Multi-Pump-Systems (mehrere Frequenzumrichter), Beispiel 1A und in Abb. 16 Die werkseitig festgelegten Steueranschlüsse der Multi-Pump-Applikation (meh- rere Frequenzumrichter).
Seite 343 PARAMETERBESCHREIBUNGEN VACON · 343 Schritt Aktion Wählen Sie die Signale aus, die mit dem Frequenzumrichter verbunden sind. Öffnen Sie Parameter P1.35.16 (Schnelleinstellungsparameter-Menü). • Derselbe Parameter ist im Menü Parameter -> Gruppe 3.15 -> P3.15.4 zu finden. • Falls das PID-Rückmeldungssignal verbunden ist, kann der Frequenzumrichter als Mas- •...
Seite 344: Systemkonfiguration
VACON · 344 PARAMETERBESCHREIBUNGEN 10.16.2 SYSTEMKONFIGURATION Für die Multi-Pump-Funktion gibt es zwei unterschiedliche Konfigurationen. Die Konfiguration ist von der Anzahl der Frequenzumrichter im System abhängig. KONFIGURATION MIT EINZELNEM FREQUENZUMRICHTER Der Modus mit einem einzelnem Frequenzumrichter steuert ein System mit einer drehzahlvariablen Pumpe und bis zu 7 Hilfspumpen.
Seite 345: Einzelantrieb
PARAMETERBESCHREIBUNGEN VACON · 345 Start/Stopp Abb. 90: Konfiguration mit mehreren Frequenzumrichtern (PT = Drucksensor) P3.15.1 MULTI-PUMP-MODUS (ID 1785) Verwenden Sie diesen Parameter, um die Konfiguration und den Steuerungsmodus für das Multi-Pump-System auszuwählen. Die Multi-Pump-Funktion ermöglicht die gleichzeitige Regelung von maximal 8 Motoren (d. h. Pumpen, Lüftern oder Kompressoren) über den PID- Regler.
Seite 346 VACON · 346 PARAMETERBESCHREIBUNGEN wird. Sollten keine Hilfspumpen im Betrieb sein, wenn die regelnde Pumpe die Überkapazität feststellt, wechselt die Pumpe in den Sleep-Modus (falls die Sleep-Funktion aktiviert ist). Abb. 91: Regelung im Modus mit einzelnem Frequenzumrichter P1 Die Pumpe, die das System regelt...
Seite 347 PARAMETERBESCHREIBUNGEN VACON · 347 Abb. 92: Regelung im Multifollower-Modus P1 Die Pumpe, die das System regelt. Kurve A zeigt die Hilfspumpen, die sich P2 Die Pumpe orientiert sich an der an der Drehzahl von Pumpe 1 Geschwindigkeit von P1. orientieren.
Seite 348 VACON · 348 PARAMETERBESCHREIBUNGEN Abb. 93: Regelung im Multimaster-Modus A. Die Kurven A zeigen die Regelung der B. Die Pumpen sind auf der konstanten Pumpen Produktionsfrequenz gesperrt P3.15.2 ANZAHL PUMPEN (ID 1001) Verwenden Sie diesen Parameter, um die Gesamtzahl der Motoren/Pumpen einzustellen, die im Multi-Pump-System verwendet werden.
Seite 349: Interlocks
PARAMETERBESCHREIBUNGEN VACON · 349 HINWEIS! Die Kommunikation zwischen den Frequenzumrichtern funktioniert nicht einwandfrei, wenn: die Pumpen-Identifikationsnummern keine numerische Reihenfolge haben • (beginnend mit 1) oder zwei Frequenzumrichter dieselbe Identifikationsnummer haben. • P3.15.4 START- UND RÜCKMELDUNGSSIGNALE (ID 1782) Verwenden Sie diesen Parameter, um die Signale auszuwählen, die mit dem Umrichter verbunden werden.
Seite 350 VACON · 350 PARAMETERBESCHREIBUNGEN Umrichter 1: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ Istwert A12- Analogeingang 2- (0)4..20 mA 24 V 24 V Hilfsspannung E/A Masse Umrichter 2: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ Istwert A12- Analogeingang 2- (0)4..20 mA 24 V...
Seite 351 PARAMETERBESCHREIBUNGEN VACON · 351 Umrichter 1: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ Istwert A12- Analogeingang 2- (0)4..20 mA 24 V 24 V Hilfsspannung E/A Masse Gemeinsamer Bezug für DI1-DI6 Umrichter 2: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ A12- Analogeingang 2-...
Seite 352 VACON · 352 PARAMETERBESCHREIBUNGEN Extern 24 V Versorgung Umrichter 1: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ Istwert A12- Analogeingang 2- (0)4..20 mA 24 V 24 V Hilfsspannung E/A Masse Umrichter 2: Standard-E/A-Karte Klemme Signal A12+ Analogeingang 2+ A12- Analogeingang 2-...
Seite 353 PARAMETERBESCHREIBUNGEN VACON · 353 Abb. 97: DIP-Isolierschalter A. Digitaleingänge C. An GND angeschlossen (Standard) B. Isoliert P3.15.6 AUTOWECHSEL (ID 1027) Verwenden Sie diesen Parameter, um, um die Startreihenfolge und Priorität der Motoren im Wechselbetrieb zu aktivieren oder zu deaktivieren. Der Autowechsel ändert die Reihenfolge, in der die Motoren starten, um einen gleichmäßigen Verschleiß...
Seite 354: Verdrahtung
VACON · 354 PARAMETERBESCHREIBUNGEN Die Startreihenfolge der Motoren: 1, 2, 3, 4, 5 --> Autowechsel --> Die Startreihenfolge der Motoren: 2, 3, 4, 5, 1 --> Autowechsel --> Die Startreihenfolge der Motoren: 3, 4, 5, 1, 2 P3.15.7 AUTOMATISCH GEWECHSELTE PUMPEN (ID 1028) Verwenden Sie diesen Parameter, um den geregelten Motor/die geregelte Pumpe in das Autowechsel- und Interlock-System einzubeziehen.
Seite 355 PARAMETERBESCHREIBUNGEN VACON · 355 Netz K1.1 K2.1 K3.1 Motor 1 Motor 2 Motor 3 gesteuert über Relais gesteuert über Relais gesteuert über Relais K1.1 K2.1 K3.1 K1.1 K2.1 K3.1 Abb. 98: Auswahl 1 P3.15.8 AUTOWECHSELINTERVALL (ID 1029) Verwenden Sie diesen Parameter, um die Autowechsel-Intervalle anzupassen.
Seite 356 VACON · 356 PARAMETERBESCHREIBUNGEN das Multi-Pump-System läuft (Startbefehl ist aktiv), • die Autowechselintervalldauer abgelaufen ist, • die das System regelnde Pumpe unterhalb der mit Parameter P3.15.11 Autowechsel- • Frequenzgrenze angegebenen Frequenz läuft, die Anzahl der laufenden Pumpen ist kleiner/gleich der mit Parameter P3.15.12 •...
Seite 357 PARAMETERBESCHREIBUNGEN VACON · 357 HINWEIS! Diese Parameter werden im Modus mit einem einzelnen Frequenzumrichter verwendet, da bei einem Autowechsel das gesamte System neu gestartet werden kann (abhängig davon, wie viele Motoren laufen). Für die Multifollower- und Multimaster-Modi wird empfohlen, diese Parameter auf ihre Höchstwerte zu setzen, damit ein Autowechselereignis sofort zum Autowechselzeitpunkt...
Seite 358 VACON · 358 PARAMETERBESCHREIBUNGEN P3.15.14 P3.15.14 P3.15.13 Abb. 99: Das Starten oder Stoppen der Hilfspumpen (P3.15.13 = Regelbereich, P3.15.14 = Regelbereichverzögerung) A. Die das System regelnde Pumpe läuft C. Die Anzahl der laufenden Pumpen wird bei annähernd maximaler Frequenz (-2 erhöht/verringert, wenn der PID-Regler...
Seite 359 PARAMETERBESCHREIBUNGEN VACON · 359 P3.15.17.1 PUMPE 1 INTERLOCK (ID 426) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das als Interlock-Signal für das Multi-Pump-System verwendet wird. Wenn die Interlock-Funktion der Pumpe (P3.15.5) aktiviert ist, liest der Frequenzumrichter die Status der Digitaleingänge des Pumpen-Interlocks (Rückmeldung) aus. Wenn der Eingang CLOSED ist, steht der Motor für das Multi-Pump-System zur Verfügung.
Seite 360: Überdrucküberwachung
VACON · 360 PARAMETERBESCHREIBUNGEN P3.15.17.8 PUMPE 8 INTERLOCK (ID 488) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das als Interlock-Signal für das Multi-Pump-System verwendet wird. HINWEIS! Diese Parameter werden ausschließlich im Modus mit einzelnem Frequenzumrichter verwendet. Wenn die Interlock-Funktion der Pumpe (P3.15.5) aktiviert ist, liest der Frequenzumrichter die Status der Digitaleingänge des Pumpen-Interlocks aus.
Seite 361: Pumpenlaufzeitzähler
PARAMETERBESCHREIBUNGEN VACON · 361 P3.15.18.2 ÜBERWACHUNG: WARNSTUFE (ID 1699) Verwenden Sie diesen Parameter, um den Überdruckgrenzwert für die Überdrucküberwachung einzustellen. Wenn die PID-Rückmeldung die festgelegte Überdruckgrenze überschreitet, werden sofort alle Hilfsmotoren gestoppt. Nur der regelnde Motor läuft weiter. 10.16.6 PUMPENLAUFZEITZÄHLER Im Multi-Pump-System wird die Laufzeit jeder Pumpe von einem Laufzeitzähler überwacht.
Seite 362 VACON · 362 PARAMETERBESCHREIBUNGEN Wenn der Multi-Pump-Modus (einzelner Frequenzumrichter) ausgewählt ist, stehen die folgenden Auswahlmöglichkeiten zur Verfügung: 0 = Alle Pumpen 1 = Pumpe (1) 2 = Pumpe 2 3 = Pumpe 3 4 = Pumpe 4 5 = Pumpe 5...
Seite 363: Erweiterte Einstellungen
PARAMETERBESCHREIBUNGEN VACON · 363 Wenn der Wert des Pumpenlaufzeitzählers über diese Grenze steigt, wird ein Laufzeit- Zählerfehleralarm ausgegeben. 10.16.7 ERWEITERTE EINSTELLUNGEN P3.15.22.1 BEREITSTELLUNGSFREQUENZ (ID 15545) Verwenden Sie diesen Parameter, um den Ausgangsfrequenzpegel anzupassen, bei dem der Hilfsmotor im Multi-Pump-System startet.
Seite 364: Wartungszähler
VACON · 364 PARAMETERBESCHREIBUNGEN ANZUGVERZÖ- GERUNG M PID-Rückmeldung Hilfspumpe anhalten ZEIT PID-Einstellwert P Regelbereich M Ausgangsfreq. Min. Freq.sollw. Abschaltfrequenz Bandbreitenverzögerung Abb. 102: Abschaltfrequenz 10.17 WARTUNGSZÄHLER Ein Wartungszähler weist darauf hin, dass eine Wartung erforderlich ist. Es muss beispielsweise ein Riemen erneuert oder das Öl in einem Getriebe gewechselt werden. Es gibt zwei Zählmodi für die Wartungszähler: Stunden oder Umdrehungen*1000.
Seite 365: Brand-Modus
PARAMETERBESCHREIBUNGEN VACON · 365 P3.16.4 RÜCKSETZEN ZÄHLER 1 (ID 1107) Verwenden Sie diesen Parameter, um den Wartungszähler zurückzusetzen. P3.16.5 DI FÜR RÜCKSETZEN ZÄHLER 1 (ID 490) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das den Wert des Wartungszählers zurücksetzt.
Seite 366 VACON · 366 PARAMETERBESCHREIBUNGEN P3.17.2 BRAND-MODUS FREQUENZQUELLE (ID 1617) Verwenden Sie diesen Parameter, um die Frequenzsollwertquelle auszuwählen, die bei aktivem Brand-Modus verwendet wird. Mit diesem Parameter kann z. B. der AI1 oder der PID-Regler als Sollwertquelle gewählt werden, die bei aktivem Brand-Modus verwendet wird.
Seite 367 PARAMETERBESCHREIBUNGEN VACON · 367 Normalstart Startfreigabe Start Interlock 1 Start Interlock 2 Brand- Modus- Aktivierung (Geschlossener Kontakt) Motordrehzahl Brand Modus- Drehzahl Normal- Drehzahl Angehalten Abb. 103: Brand-Modus-Funktion P3.17.5 BRAND-MODUS EIN, SCHLIESSER (ID 1619) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Brand-Modus-Funktion aktiviert.
Seite 368: Motor-Vorheizfunktion
VACON · 368 PARAMETERBESCHREIBUNGEN HINWEIS! Dieser Zähler kann nicht rückgestellt werden. 10.19 MOTOR-VORHEIZFUNKTION P3.18.1 MOTOR-VORHEIZFUNKTION (ID 1225) Verwenden Sie diesen Parameter, um die Motor-Vorheizfunktion zu aktivieren oder zu deaktivieren. Die Motor-Vorheizfunktion hält den Frequenzumrichter und den Motor im Stopp-Status warm. Bei Vorheizung wird der Motor vom System mit Gleichstrom versorgt. Die Motorvorheizung wirkt beispielsweise Kondensation entgegen.
Seite 369: Umrichter Anpassen
PARAMETERBESCHREIBUNGEN VACON · 369 P3.18.3 MOTORVORHEIZSTROM (ID 1227) Verwenden Sie diesen Parameter, um den Gleichstrom der Motorvorheizungsfunktion einzustellen. Gleichstrom für die Vorheizung von Motor und Frequenzumrichter im Stoppstatus. Aktiviert wie in P3.18.1 P3.18.4 MOTORVORHEIZUNG EIN (ID 1044) Verwenden Sie diesen Parameter, um das digitale Eingangssignal auszuwählen, das die Motor-Vorheizfunktion aktiviert.
Seite 370 VACON · 370 PARAMETERBESCHREIBUNGEN Auswahl- Auswahlname Beschreibung nummer Disabled Freigegeben (DIN) Die Reinigungssequenz wird mit einem digitalen Eingangs- signal gestartet. Eine Anstiegsflanke des digitalen Eingangs- signals (P3.21.1.2) startet die Reinigungssequenz, wenn der Frequenzumrichter-Startbefehl aktiv ist. Die Reinigungsse- quenz kann ebenfalls aktiviert werden, falls sich der Fre- quenzumrichter im Sleep-Modus befindet (PID Sleep).
Seite 371 PARAMETERBESCHREIBUNGEN VACON · 371 Die Parameter P3.21.1.3 und P3.21.1.4 werden nur verwendet, wenn P3.21.1.1 = 2. Die Reinigungssequenz wird gestartet, wenn der Motorstrom länger als mit P3.21.1.4 festgelegt die Stromgrenze (P3.21.1.3) überschreitet. Die Stromgrenze wird als Prozentwert des Motornennstroms angegeben.
Seite 372: Jockeypumpe
VACON · 372 PARAMETERBESCHREIBUNGEN P3.21.1.12 BESCHLEUNIGUNGSZEIT REINIGUNG (ID 1721) Verwenden Sie diesen Parameter, um die Motorbeschleunigungszeit einzustellen, wenn das Auto-Cleaning aktiv ist. Sie können die Beschleunigung- und Verzögerungsrampe der Auto-Cleaning-Funktion über die Parameter P3.21.1.12 und P3.21.1.13 einstellen. P3.21.1.13 BREMSZEIT REINIGUNG (ID 1722) Verwenden Sie diesen Parameter, um die Motorverzögerungszeit einzustellen, wenn das...
Seite 373: Pid-Rückmeldung
PARAMETERBESCHREIBUNGEN VACON · 373 Auswahlnum- Auswahlname Beschreibung Nicht verwendet Die Jockeypumpe startet, wenn PID-Sleep für die Haupt- PID Sleep pumpe aktiviert wird. Die Jockeypumpe stoppt, wenn die Hauptpumpe aus dem Sleep-Modus zurückkehrt. Die Jockeypumpe startet, wenn PID Sleep aktiv ist und das PID-Rückmeldungssignal unter den Pegel sinkt, der mit...
Seite 374: Ansaugpumpe
VACON · 374 PARAMETERBESCHREIBUNGEN Die Jockeypumpe startet, wenn PID Sleep aktiv ist und das PID-Rückmeldungssignal unter den Pegel sinkt, der mit diesem Parameter definiert wird. HINWEIS! Dieser Parameter wird nur verwendet, wenn P3.21.2.1 = 2 (PID Sleep (Level)) P3.21.2.3 JOCKEY-STOPPLEVEL (ID 1676) Verwenden Sie diesen Parameter, um den Pegel des PID-Rückmeldungssignals einzustellen,...
Seite 375: Antiblockierungsfunktion
PARAMETERBESCHREIBUNGEN VACON · 375 Eine Ansaugpumpe ist eine kleinere Pumpe, mit der der Einlass der größeren Hauptpumpe gefüllt wird, um zu vermeiden, dass die Hauptpumpe Luft ansaugt. Die Funktion „Ansaugpumpe“ dient zur Steuerung einer Ansaugpumpe über ein Relaisausgangssignal. P3.21.3.2 ANSAUGZEIT (ID 1678) Verwenden Sie diesen Parameter, um die Zeitspanne einzustellen, wie lange die Ansaugpumpe arbeitet, bevor die Hauptpumpe startet.
Seite 376: Zähler
VACON · 376 PARAMETERBESCHREIBUNGEN Wenn die gemessene Temperatur der Pumpe unter den eingestellten Pegel sinkt und sich der Umrichter im Sleep-Modus befindet, startet der Frostschutz die Pumpe mit einer konstanten Frequenz. P3.21.5.2 TEMPERATUR SIGNAL (ID 1705) Verwenden Sie diesen Parameter, um die Quelle des Temperatursignals auszuwählen, das für die Frostschutzfunktion verwendet wird.
Seite 377: Betriebszeitzähler
PARAMETERBESCHREIBUNGEN VACON · 377 10.22.1 BETRIEBSZEITZÄHLER Der Betriebszeitzähler der Steuereinheit kann nicht zurückgesetzt werden. Der Zähler befindet sich im Untermenü „Gesamtzähler“. Der Zählerwert besteht aus fünf verschiedenen 16-Bit-Werten. Verwenden Sie diese ID-Nummern, um den Zählerwert per Feldbus auszulesen. ID 1754 Betriebszeitzähler (Jahre) •...
Seite 378: Laufzeitzähler
VACON · 378 PARAMETERBESCHREIBUNGEN 10.22.3 LAUFZEITZÄHLER Der Laufzeitzähler des Motors kann nicht zurückgesetzt werden. Er befindet sich im Untermenü „Gesamtzähler“. Der Zählerwert besteht aus fünf verschiedenen 16-Bit-Werten. Verwenden Sie diese ID-Nummern, um den Zählerwert per Feldbus auszulesen. ID 1772 Laufzeitzähler (Jahre) •...
Seite 379: Rückstellbarer Energiezähler
PARAMETERBESCHREIBUNGEN VACON · 379 0,001 kWh • 0,010 kWh • 0,100 kWh • 1,000 kWh • 10,00 kWh • 100,0 kWh • 1,000 MWh • 10,00 MWh • 100,0 MWh • 1,000 GWh • usw... • ID2303 Energiezählerformat Das Energiezählerformat gibt die Position des Dezimaltrennzeichens im Wert des Energiezählers vor.
Seite 380: Id2309 Rückstellbare Energiezählereinheit
VACON · 380 PARAMETERBESCHREIBUNGEN Einheit des Energiezählers können über ID2307 „Format des rückstellbaren Energiezählers“ und ID2309 „Einheit des rückstellbaren Energiezählers“ überwacht werden. Beispiel: 0,001 kWh • 0,010 kWh • 0,100 kWh • 1,000 kWh • 10,00 kWh • 100,0 kWh •...
Seite 381: Erweiterter Oberschwingungsfilter
PARAMETERBESCHREIBUNGEN VACON · 381 10.23 ERWEITERTER OBERSCHWINGUNGSFILTER P3.23.1 GRENZE FÜR DIE KONDENSATORTRENNUNG (ID 15510) Verwenden Sie diesen Parameter, um den Schwellenwert zur Kondensatortrennung für den erweiterten Oberschwingungenfilter einzustellen. Der Wert wird in Prozent der Frequenzumrichter-Nennleistung angezeigt. P3.23.2 KONDENSATOR TRENNEN – HYSTERESE (ID 15511) Verwenden Sie diesen Parameter, um die Hysterese zur Kondensatortrennung für den...
Seite 382: Fehlersuche
VACON · 382 FEHLERSUCHE FEHLERSUCHE Wenn die Steuerdiagnostik des Frequenzumrichters eine ungewöhnliche Betriebsbedingung feststellt, zeigt der Umrichter eine entsprechende Meldung an. Die Meldung wird im Display der Steuertafel angezeigt. Im Display werden der Fehlercode, die Bezeichnung und eine Kurzbeschreibung des Fehlers oder des Alarms angezeigt.
Seite 383: Quittieren Mit Der Reset-Taste
FEHLERSUCHE VACON · 383 Es gibt 2 Möglichkeiten, einen Fehler zu quittieren: mit der RESET-Taste oder mit einem Parameter. QUITTIEREN MIT DER RESET-TASTE Halten Sie die RESET-Taste auf der Steuertafel für 2 Sekunden gedrückt. QUITTIEREN MIT EINEM PARAMETER IM GRAFIK-DISPLAY Gehen Sie in das Menü...
Seite 384: Quittieren Mit Einem Parameter Im Text-Display
VACON · 384 FEHLERSUCHE Wählen Sie den Parameter „Fehler quittieren“. STOP READY Reset faults M4.2 Reset faults Help QUITTIEREN MIT EINEM PARAMETER IM TEXT-DISPLAY Gehen Sie in das Menü „Fehlerspeicher“. Navigieren Sie mit den Pfeiltasten NACH OBEN/ NACH UNTEN zum Parameter „Fehler quittieren“.
Seite 385: Fehlerspeicher
FEHLERSUCHE VACON · 385 11.2 FEHLERSPEICHER Im Fehlerspeicher finden Sie weitere Informationen zu den Fehlern. Es werden maximal 40 Fehler im Fehlerspeicher gespeichert. DURCHSUCHEN DES FEHLERSPEICHERS IM GRAFIK-DISPLAY Um sich weitere Informationen zu einem Fehler anzeigen zu lassen, rufen Sie den Fehlerspeicher...
Seite 386: Durchsuchen Des Fehlerspeichers Im Grafik-Display
VACON · 386 FEHLERSUCHE Die Daten werden in einer Liste aufgeführt. READY STOP Fault history M4.3.3.2 Code Info old State 7.12.2009 Date Time 04:46:33 Operating time 862537s Source 1 Source 2 Source 3 DURCHSUCHEN DES FEHLERSPEICHERS IM GRAFIK-DISPLAY Drücken Sie OK, um den Fehlerspeicher aufzurufen.
Seite 387 FEHLERSUCHE VACON · 387 Drücken Sie die Pfeiltaste NACH UNTEN, um alle Fehlerdaten zu durchsuchen. LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/...
Seite 388: Fehlercodes
VACON · 388 FEHLERSUCHE 11.3 FEHLERCODES Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Überstrom (Hard- Im Motorkabel liegt ein zu Prüfen Sie die Belastung. ware-Fehler) hoher Strom (>4*I H) an. Prüfen Sie den Motor. Dies kann eine der folgen- Prüfen Sie die Kabel und Überstrom (Software-...
Seite 389 FEHLERSUCHE VACON · 389 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Systemfehler Keine Verbindung zwischen Quittieren Sie den Fehler und star- Steuerkarte und Span- ten Sie den Frequenzumrichter nungsversorgung. erneut. Laden Sie die neueste Software- Defektes Bauteil. Version von der Danfoss Drives- Betriebsstörung.
Seite 390 VACON · 390 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Systemfehler Defektes Bauteil. Fehler zurücksetzen und neu star- Betriebsstörung. ten. Laden Sie die neueste Software- Konfigurationsfehler. Version von der Danfoss Drives- Softwarefehler. Website herunter. Führen Sie ein Defektes Bauteil (defekte Update des Frequenzumrichters Steuerkarte).
Seite 391 FEHLERSUCHE VACON · 391 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Systemfehler Ethernet-PHY wird nicht Fehler quittieren und Frequen- erkannt oder ist im falschen zumrichter neu starten. Zustand. Laden Sie die neueste Software- Version von der Danfoss Drives- Website herunter. Führen Sie ein Update des Frequenzumrichters durch.
Seite 392 VACON · 392 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Unterspannung (Feh- Die DC-Zwischenkreisspan- Im Falle eines kurzfristigen Span- ler) nung hat die Einstellwerte nungsausfalls quittieren Sie den unterschritten. Fehler und starten Sie den Fre- quenzumrichter erneut. Prüfen Sie die Versorgungsspan- Zu geringe Versor- •...
Seite 393 FEHLERSUCHE VACON · 393 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Frequenzumrichter Im Kühlkörper der Leis- Überprüfen Sie die Istmenge und Übertemperatur tungseinheit oder an der die Istströmung der Kühlluft. (Fehler, Kühlkörper) Leistungsplatine ist die Überprüfen Sie den Kühlkörper auf Temperatur zu niedrig.
Seite 394 VACON · 394 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Start verhindert Der Frequenzumrichter Quittieren Sie den Fehler und stop- lässt sich nicht hochfahren. pen Sie den Frequenzumrichter. Wenn der Run Request akti- Laden Sie die Software und starten viert ist, werden neue Soft- Sie den Frequenzumrichter.
Seite 395 FEHLERSUCHE VACON · 395 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Sicher Aus Das „Sicher Aus“-Signal A Quittieren Sie den Fehler und star- verhindert, dass der Fre- ten Sie den Frequenzumrichter quenzumrichter in den erneut. Zustand BEREIT versetzt Überprüfen Sie die Signale von der wird.
Seite 396 VACON · 396 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Sicherheitsdiagnose Die STO-Eingänge haben Überprüfen Sie den externen verschiedenen Status. Sicherheitsschalter. Überprüfen Sie den Eingangsanschluss und das Kabel des Sicherheitsschal- ters. Frequenzumrichter zurücksetzen und neu starten. Sollte der Fehler erneut auftreten, wenden Sie sich an die nächste...
Seite 397 FEHLERSUCHE VACON · 397 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Gerät ersetzt (glei- Die Leistungseinheit wurde Fehler quittieren. cher Typ) gegen eine neue Einheit Der Frequenzumrichter fährt derselben Größe ausge- erneut hoch, nachdem Sie den tauscht. Das Gerät ist Fehler quittieren.
Seite 398 VACON · 398 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Gerät entfernt Eine Zusatzkarte wurde aus Das Gerät ist nicht verfügbar. Feh- Steckplatz A oder B ent- ler quittieren. fernt. Gerät entfernt Gleiche Ursache wie in ID380, aber bezogen auf Steckplatz C Gerät entfernt...
Seite 399 FEHLERSUCHE VACON · 399 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code Gerät ersetzt (ande- Leistungseinheit durch Fehler quittieren. rer Typ) anderen Typ ersetzt. Para- Der Frequenzumrichter fährt meter stehen in den Einstel- erneut hoch, nachdem Sie den lungen nicht zur Verfügung.
Seite 400 VACON · 400 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code 1050 Fehler: AI-Signal Mindestens eines der ver- Tauschen Sie die defekten Teile fügbaren Analogeingangs- aus. signale ist auf unter 50 % Überprüfen Sie den Analogein- des definierten Mindestsig- gangskreis.
Seite 401 FEHLERSUCHE VACON · 401 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code 1057 Identifikation Identifikationslauf fehlge- Stellen Sie sicher, dass der Motor schlagen an den Frequenzumrichter ange- schlossen ist. Sicherstellen, dass keine Last an der Motorwelle anliegt. Stellen Sie sicher, dass der Start-...
Seite 402 VACON · 402 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code 1366 Fehler: Thermistor- Die Motortemperatur ist Überprüfen Sie die Motorkühlung eingang 1 angestiegen. und die Last. Überprüfen Sie den Thermistoran- 1466 Fehler: Thermistor- schluss. eingang 2 Wenn der Thermistoreingang nicht verwendet wird, müssen Sie die...
Seite 403 FEHLERSUCHE VACON · 403 Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code 1100 Sanfter Anlauf, Time- Die Funktion Sanfter Anlauf Überprüfen Sie den Prozess. im PID-Regler hat die vor- Überprüfen Sie die Parameter im gesehene Zeitspanne über- Menü M3.13.8. schritten. Der Frequenzwert...
Seite 404 VACON · 404 FEHLERSUCHE Fehler- Fehler- Fehlername Mögliche Ursache Fehlerbehebung code 1315 Temperaturfehler 1 Mindestens eines der Suchen Sie nach der Ursache für gewählten Temperaturein- den Temperaturanstieg. gangssignale (P3.9.6.1) hat Überprüfen Sie den Temperatur- die Alarmgrenze (P3.9.6.2) sensor und die Anschlüsse.
Seite 405: Anhang
ANHANG 1 VACON · 405 ANHANG 1 12.1 DIE STANDARDWERTE DER PARAMETER IN DEN VERSCHIEDENEN ANWENDUNGEN Erklärung der Symbole in der Tabelle A = Standardanwendung B = HVAC-Anwendung C = PID-Regler-Anwendung D = Multi-Pump-Applikation (einzelner Frequenzumrichter) E = Multi-Pump-Applikation (mehrere Frequenzumrichter)
Seite 406 VACON · 406 ANHANG 1 Tabelle 121: Die Standardwerte der Parameter in den verschiedenen Anwendungen Index Parameter Werkseinst. Einhe Beschreibung P3.2.1 Fernsteue- 0 = E/A-Steue- rungsplatz rung P3.2.2 Ort/Fern 0 = Fern P3.2.6 E/A A Ausw. Vorw-Rück 2 = Vor-Rück (Flanke) P3.2.7...
Seite 407 ANHANG 1 VACON · 407 Tabelle 121: Die Standardwerte der Parameter in den verschiedenen Anwendungen Index Parameter Werkseinst. Einhe Beschreibung P3.3.6.6 Tipprampe 10.0 10.0 10.0 10.0 1257 P3.5.1.1 Strg-Signal 1A P3.5.1.2 Strg-Signal 2 A P3.5.1.4 Strg-Signal 1 B P3.5.1.7 Steuerplatz E/A B erzwingen P3.5.1.8...
Seite 408 VACON · 408 ANHANG 1 Tabelle 121: Die Standardwerte der Parameter in den verschiedenen Anwendungen Index Parameter Werkseinst. Einhe Beschreibung P3.5.1.44 Pumpe 3 Inter- lock P3.5.2.1.1 AI1 Signalaus- wahl P3.5.2.1.2 Filterzeit AI1 P3.5.2.1.3 AI1 Signalbe- reich 0 = 0 bis 10 V / 0 bis 20 mA P3.5.2.1.4...
Seite 409 ANHANG 1 VACON · 409 Tabelle 121: Die Standardwerte der Parameter in den verschiedenen Anwendungen Index Parameter Werkseinst. Einhe Beschreibung P3.5.4.1.1 AO1 Funktion 10050 2 = Ausgangsfre- quenz P3.5.4.1.2 AO1 Filterzeit 10051 P3.5.4.1.3 AO1 Min. Signal 10052 P3.5.4.1.4 AO1 Min Skalier. 0.0 10053 P3.5.4.1.5...
Seite 410 VACON · 410 ANHANG 1 Tabelle 121: Die Standardwerte der Parameter in den verschiedenen Anwendungen Index Parameter Werkseinst. Einhe Beschreibung P3.15.8 Autowechselin- 48.0 48.0 1029 tervall P3.15.11 Autowechsel- 25.0 50.0 1031 Frequenzgrenze P3.15.12 Autowechsel- 1030 Pumpengrenze P3.15.13 Regelbereich 10.0 10.0 1097 P3.15.14...
Seite 412 Document ID: Vacon Ltd DPD01248F Member of the Danfoss Group Rev. F Runsorintie 7 65380 Vaasa Sales code: DOC-APP100FLOW+DLDE Finland...
