4 Aufstellung und Installation
4.7.9 Externen Wärmeerzeuger anschließen
INFORMATION
Zum Anschluss eines externen Wärmeerzeugers ist der
Einbau des Anschlusssets für externe Wärmeerzeuger er-
forderlich. (siehe Kap. 4.5).
Zur Heizungsunterstützung oder als Alternative zu einem elektri-
schen Backup-Heater kann ein externer Wärmeerzeuger (z. B. Gas-
oder Ölheizkessel) an das Innengerät angeschlossen werden. Zum
Anschluss eines externen Wärmeerzeugers ist der Einbau des An-
schlusssets für externe Wärmeerzeuger erforderlich (siehe
Kap. 4.5).
Die vom externen Wärmeerzeuger gelieferte Wärme muss dem
drucklosen Speicherwasser im Warmwasserspeicher des Innenge-
räts zugeführt werden.
▪ Den hydraulischen Anschluss nach einem der beiden nachfolgen-
den Möglichkeiten ausführen:
▪ drucklos über die Anschlüsse (Solar-Vorlauf und Solar-
Rücklauf) des Warmwasserspeichers
▪ bei Gerätetypen Innengerät ...Biv, über den integrierten
Drucksolar-Wärmetauscher.
▪ Hinweise zu hydraulischen Anschlüssen beachten (siehe
Kap. 1.2)
▪ Beispiele zum hydraulischen Anschluss (siehe
Die Anforderung des externen Wärmeerzeugers wird über ein Relais
auf der Schaltplatine RTX-EHS geschaltet (siehe
elektrische Anschluss an das Innengerät ist wie folgt möglich;
▪ Externer Wärmeerzeuger hat einen potenzialfreien Schaltkontakt-
anschluss zur Wärmeanforderung:
▪ Anschluss an K3, wenn der externe Wärmeerzeuger die Warm-
wasserbereitung und die Heizungsunterstützung übernimmt
(Einstellung Parameter [Konfig. externe Wärmequelle] = WW +
Heiz-Unterstützung [→ Hauptmenü → Einstellungen → Ext.
Quelle])
oder
▪ Anschluss an K1 und K3, wenn zwei externe Wärmeerzeuger
verwendet werden (Einstellung Parameter [Konfig. externe
Wärmequelle] = Zwei externe Wärmeerzeuger [→ Hauptmenü
→ Einstellungen → Ext. Quelle])). Dabei schaltet K1 den exter-
nen Wärmeerzeuger (z. B. Gas- oder Ölkessel) zur Heizungs-
unterstützung und K3 den externen Wärmeerzeuger (BUxx) zur
Warmwasserbereitung.
oder
▪ Anschluss am AUX-Anschluss A (siehe
▪ Externer Wärmeerzeuger kann nur über Netzspannung geschaltet
werden: Anschluss (~230 V, maximale Belastung 3000 W) an K1
und K3.
VORSICHT
Gefahr von Spannungsüberschlägen.
▪ Die Anschlüsse der Schaltplatine RTX-EHS dürfen nicht
gleichzeitig zum Schalten von Netzspannung (~230 V)
und Schutzkleinspannung (SELV = "Safety Extra Low
Voltage") verwendet werden.
Installations- und Wartungsanleitung
26
Kap. 6).
Bild 4-38). Der

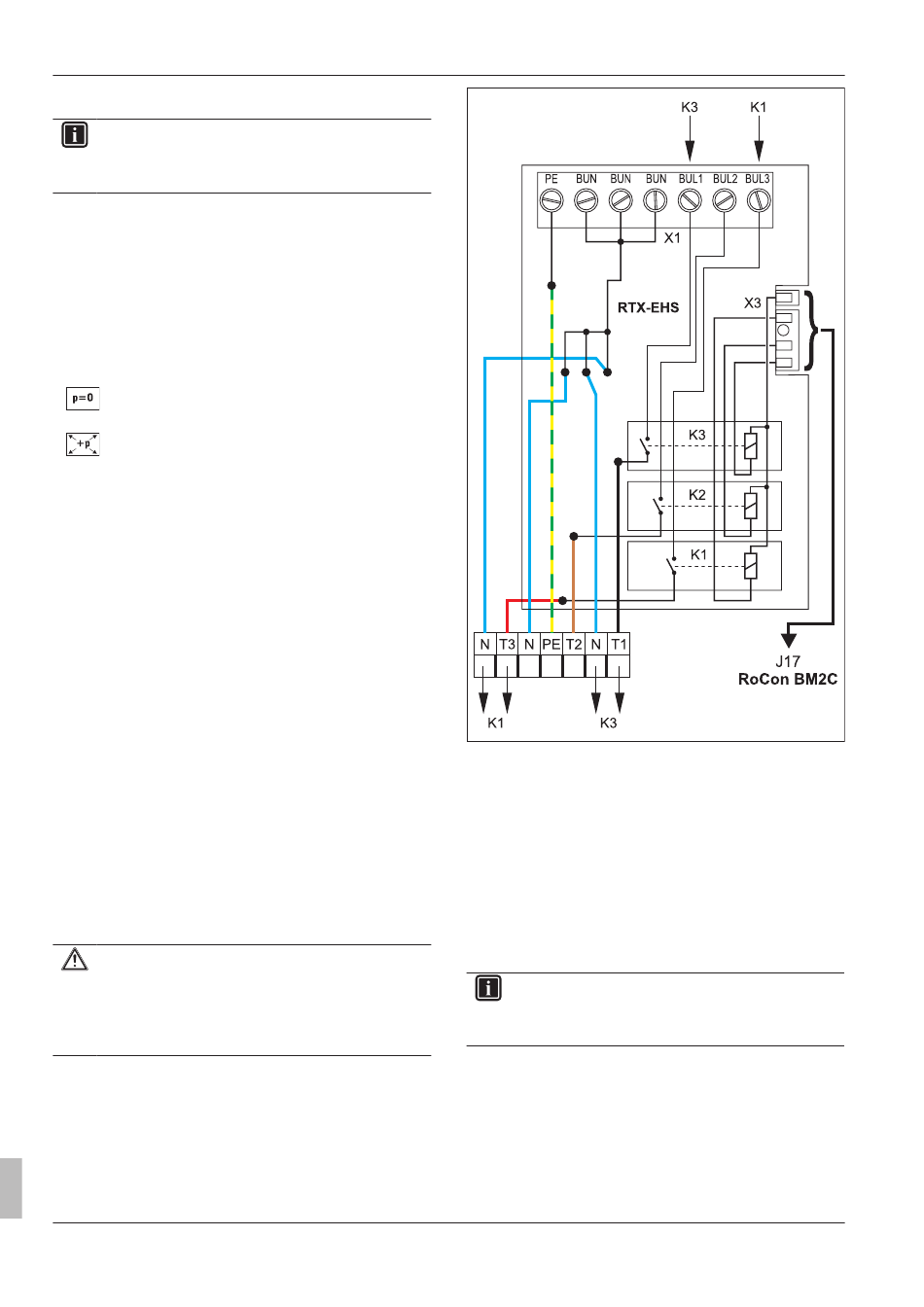

Bild 4-38
1
2
3
Kap. 4.7.13)
4
4.7.10
Anschluss auf Schaltplatine RTX-EHS
Geeigneten elektrischen Anschluss aus der zugehörigen Instal-
lationsanleitung des externen Wärmeerzeugers entnehmen.
Anschlussset für externe Wärmeerzeuger einbauen (siehe
Kap. 4.5).
Geeignete Anschlüsse auf der Schaltplatine RTX-EHS des An-
schlusssets herstellen (siehe Bild
Kabel, die in von außen in das Anschlussset geführt werden, mit
Hilfe der beigelegten Zugentlastungsclips und Kabelbinder am
Anschlussset befestigen (siehe Schritte 7 und 8 in
Raumthermostat anschließen
INFORMATION
Dieser Komponente ist eine separate Anleitung beigelegt,
welche u. a. Hinweise zum Einbau und zum Betrieb ent-
hält.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
4-38).
Kap. 4.7.4).
