Gesamtanschlussplan - Rotex Rhsx04P30D Installations- Und Wartungsanleitung

4.7.1

Gesamtanschlussplan

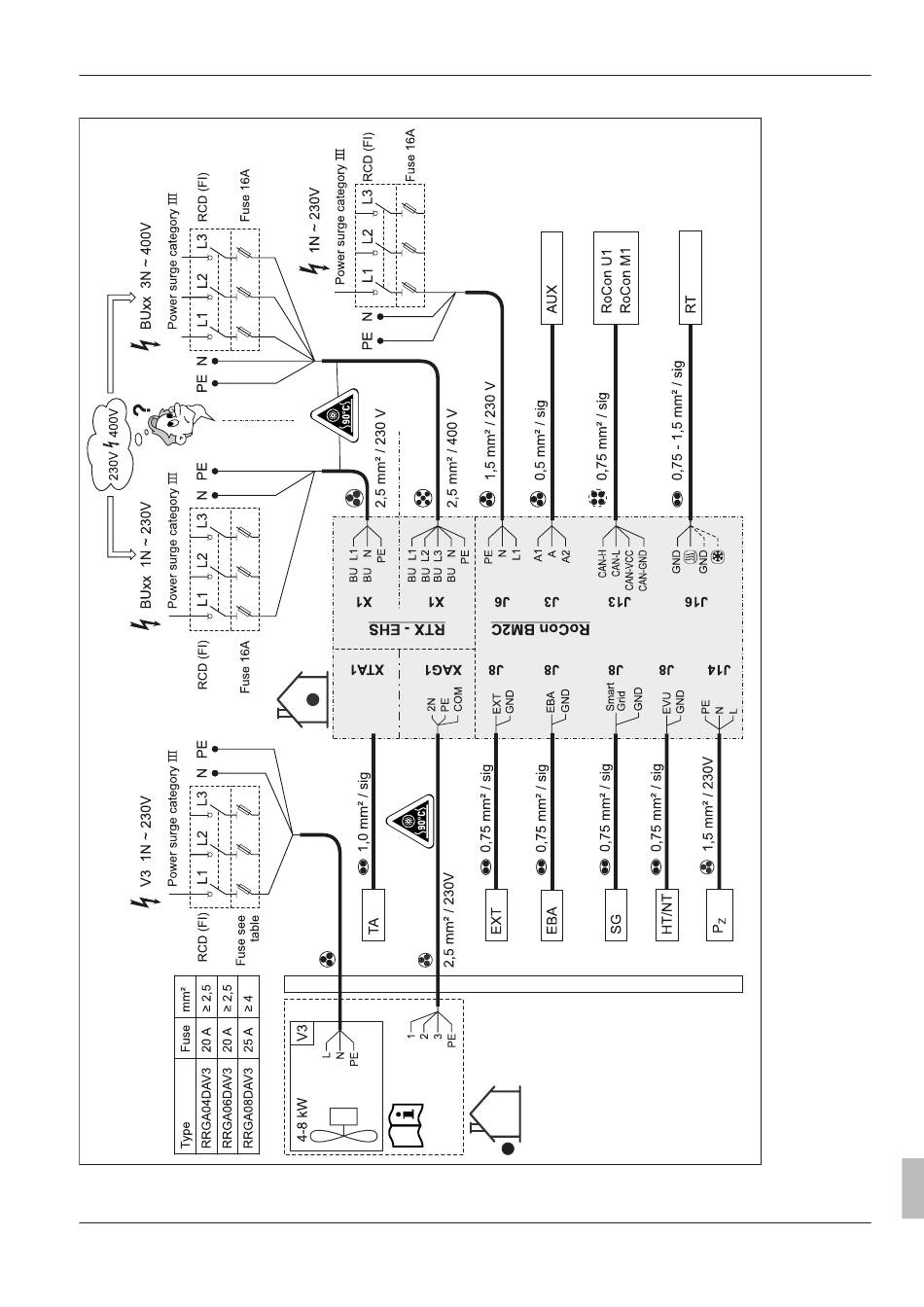

Bild 4-31 Gesamtanschlussplan - für den elektrischen Anschluss bei der Geräteinstallation (Legende und Anschlussbelegung der Schaltplati-
ne siehe Kap. 10.6)
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
