4 Aufstellung und Installation

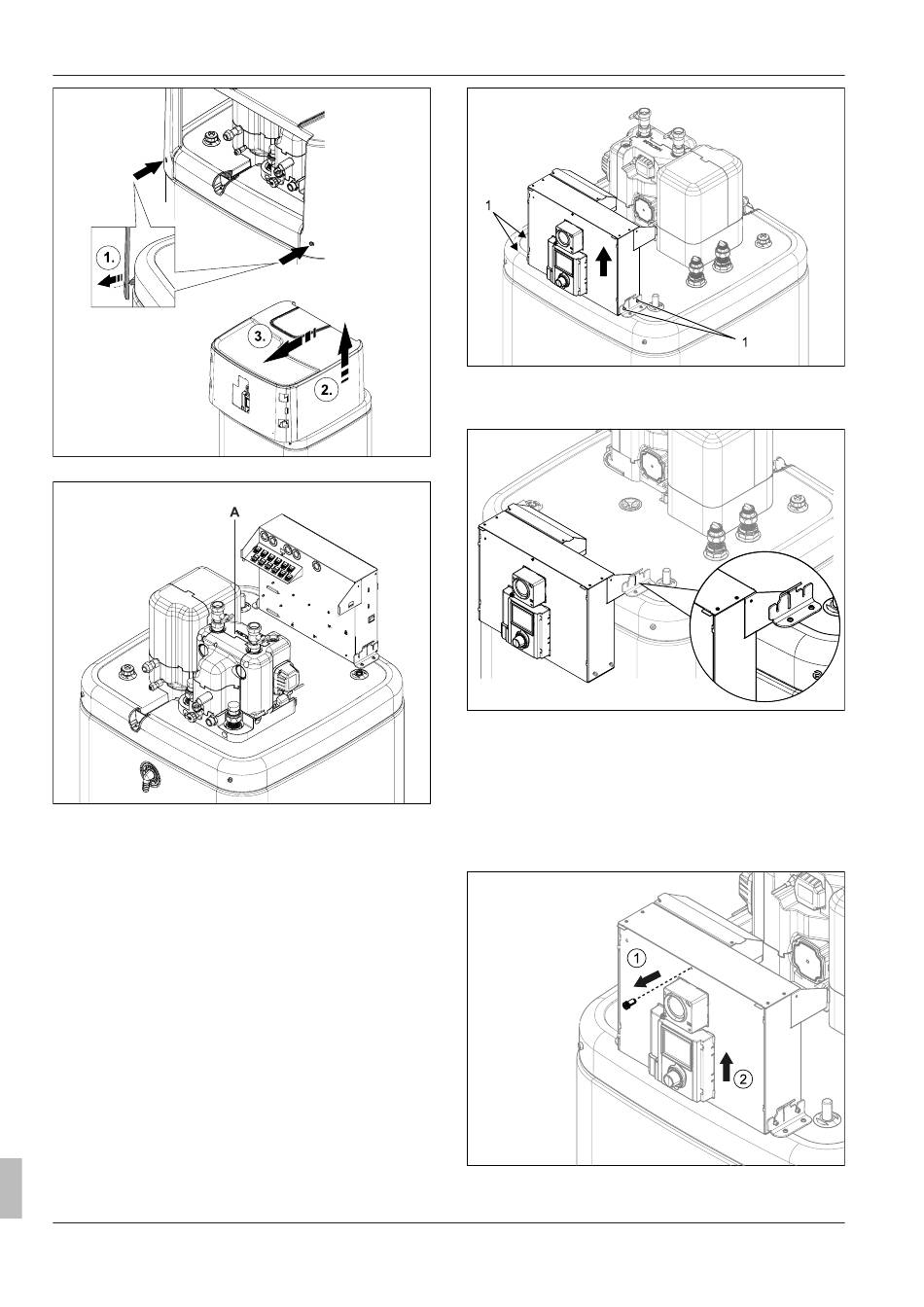

Bild 4-8 Abdeckhaube abnehmen
Bild 4-9 Ohne Abdeckhaube
4.4.3 Regelungsgehäuse in Serviceposition
bringen
Zum erleichterten Arbeiten an der Hydraulik des Innengeräts kann
der Regelungskasten in Serviceposition gebracht werden.
1 Schrauben (1) der Halterung des Regelungsgehäuses lösen.
Installations- und Wartungsanleitung
16
Bild 4-10 Regelungsgehäuse in Serviceposition bringen
2 Regelungsgehäuse nach vorne wegnehmen und mit den Haken
an den hinteren Bügeln in die Halterung einstecken.
Bild 4-11 Regelungsgehäuse in Serviceposition
4.4.4 Regelungsgehäuse öffnen
Um die elektrischen Anschlüsse zu machen, muss das Regelungs-
gehäuse selbst geöffnet werden. Dies kann sowohl in Normal- als
auch in Serviceposition durchgeführt werden.
1 Vordere Schraube lösen.
2 Deckel nach oben schieben und nach vorne wegziehen.
Bild 4-12 Regelungsgehäuse öffnen
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
ROTEX HPSU compact Ultra RHSX(B)-D
008.1444449_01 – 11/2018 – DE
