9 Außerbetriebnahme
GEFAHR: VERBRENNUNGSGEFAHR
Beim Öffnen des Solar-Rücklaufanschlusses, sowie der
Heizungs- und Warmwasseranschlüsse besteht Verbrü-
hungs- und Überflutungsgefahr durch austretendes hei-
ßes Wasser.
▪ Speicherbehälter bzw. Heizungsanlage nur entleeren,
wenn diese ausreichend lang abgekühlt sind, mit einer
geeigneten Vorrichtung zum sicheren Ableiten bzw. Auf-
fangen des austretenden Wassers.
▪ Geeignete Schutzbekleidung tragen.
9.1 Vorübergehende Stilllegung
VORSICHT
Stillgelegte Heizungsanlage kann bei Frost einfrieren und
dadurch beschädigt werden.
▪ Stillgelegte Heizungsanlage bei Frostgefahr entleeren.
▪ Bei nicht entleerter Heizungsanlage muss bei Frostge-
fahr die Stromversorgung sichergestellt und der externe
Hauptschalter eingeschaltet bleiben.
Wenn das Innengerät für längere Zeit nicht benötigt wird, kann es
vorübergehend stillgelegt werden.
Wir empfehlen jedoch, die Anlage nicht von der Stromversorgung zu
trennen, sondern lediglich in den "Stand-By-Betrieb" zu versetzen
(siehe Betriebsanleitung der Regelung).
Die Anlage ist dann frostgeschützt, die Pumpen- und Ventilschutz-
funktionen sind aktiv.
Wenn bei Frostgefahr die Stromversorgung nicht gewährleistet wer-
den kann, muss
▪ das Innengerät wasserseitig, vollständig entleert werden oder
▪ geeignete Frostschutzmaßnahmen für die angeschlossene Hei-
zungsanlage und den Warmwasserspeicher getroffen werden
(z. B. Entleerung).
INFORMATION
Besteht die Frostgefahr bei unsicherer Gas- und Stromver-
sorgung nur wenige Tage, kann aufgrund der sehr guten
Wärmedämmung auf das Entleeren des Innengeräts ver-
zichtet werden, wenn die Speichertemperatur regelmäßig
beobachtet wird und nicht unter + 3 °C sinkt.
Ein Frostschutz für das angeschlossene Wärmevertei-
lungssystem besteht dadurch allerdings nicht!
9.1.1 Speicherbehälter entleeren
1 Hauptschalter ausschalten und gegen Wiedereinschalten si-
chern.
2 Ablaufschlauch an den KFE-Befüllanschluss (Zubehör
KFE BA) (Bild 9-1, Pos A) anschließen und zu einer mindestens
bodentiefen Ablaufstelle verlegen.
INFORMATION
Ist kein KFE-Befüllanschluss verfügbar, kann alternativ
das Anschlussstück (Bild
überlauf (Pos. B) demontiert und verwendet werden.
Dieser muss nach dem Entleervorgang zurückmontiert
werden, bevor die Heizungsanlage wieder in Betrieb ge-
nommen wird.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
9-1, Pos. C) vom Sicherheits-
9

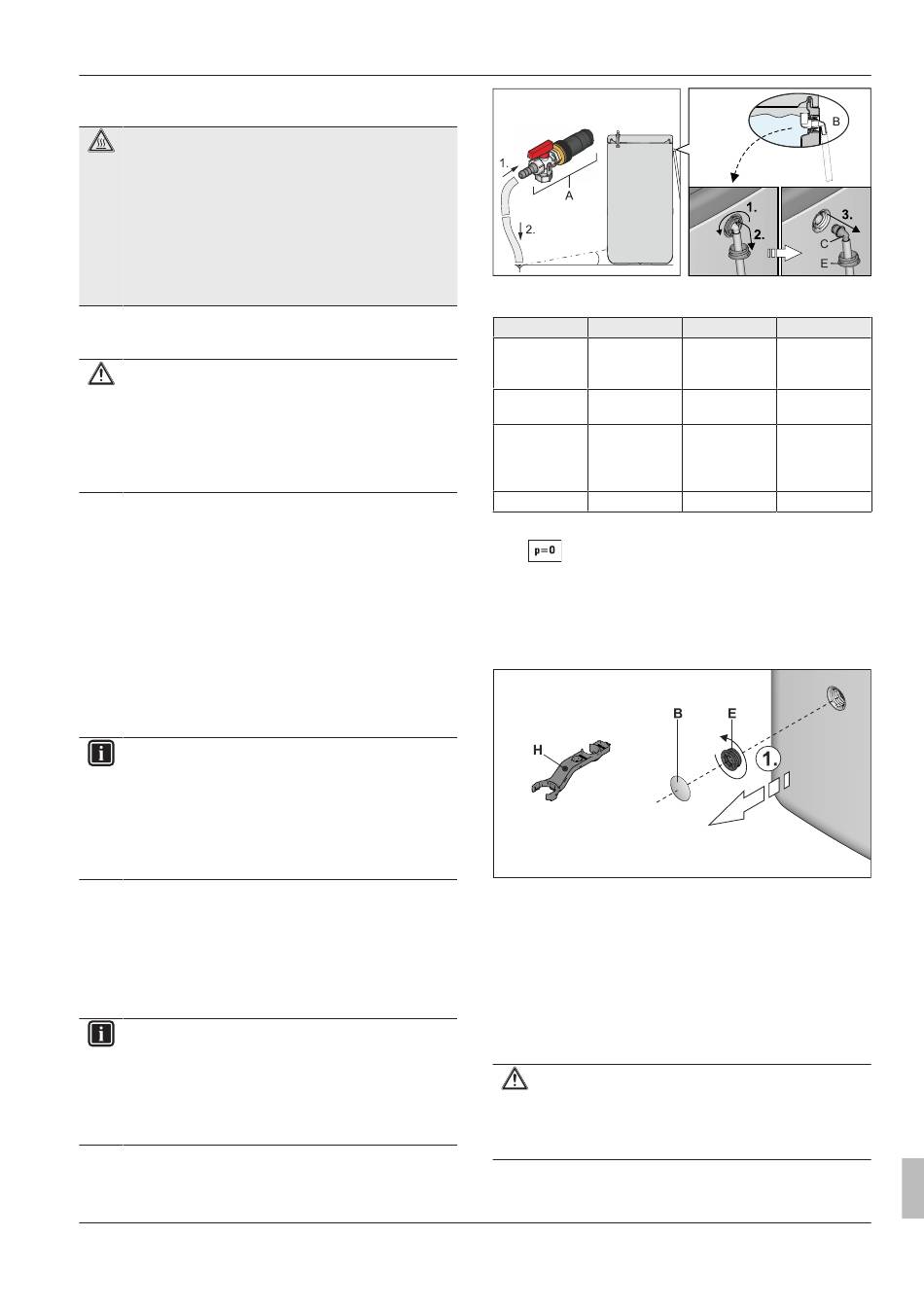

Bild 9-1 Ablaufschlauch montieren; Optional: Anschlussstück
vom Sicherheitsüberlauf demontieren
Pos. Bezeichnung
A KFE-Befüllan-
schluss (Zube-
hör KFE BA)
B Sicherheits-
überlauf
C Schlauch-An-
schlussstück für
Sicherheits-
überlauf
D Klemmstück
Tab. 9-1 Legende zu Bild 9-1
Ohne Solaranlage
1 Abdeckblende am Füll- und Entleeranschluss abbauen.
2 Bei Verwendung von KFE-Befüllanschluss (Zubehör
KFE BA):
Abdeckblende am Handgriff abbauen und Gewindestück
Pos. E) aus Speicherbehälter herausschrauben.
Bild 9-2 Gewindestück herausschrauben
1 KFE-Befüllanschluss in Gewindestück
cken und mit Klemmstück (Bild
2 Geeignete Auffangwanne unter Füll- und Entleeranschluss stel-
len.
3 Am Füll- und Entleeranschluss das Gewindestück
Pos. E) herausdrehen, sowie den Verschlussstopfen
Pos. F) entfernen und sofort den vormontierten Gewindeeinsatz
mit KFE-Befüllanschluss in den Füll- und Entleeranschluss
(Bild 9-4) wieder einschrauben.
VORSICHT
Nach Entfernen des Verschlussstopfens tritt schwallartig
Speicherwasser aus.
Es befinden sich kein Ventil und keine Rückschlagklappe
am Füll- und Entleeranschluss.
Außerbetriebnahme
Pos. Bezeichnung
E Gewindestück
F Verschlussstop-
fen
G Anschlusswin-
kel
X Ventileinsatz
bis Bild 9-6
(Bild 9-2,
(Bild 9-3, Pos. E) einste-
9-3, Pos. D) sichern.
(Bild 9-4,
(Bild 9-4,
Installations- und Wartungsanleitung
