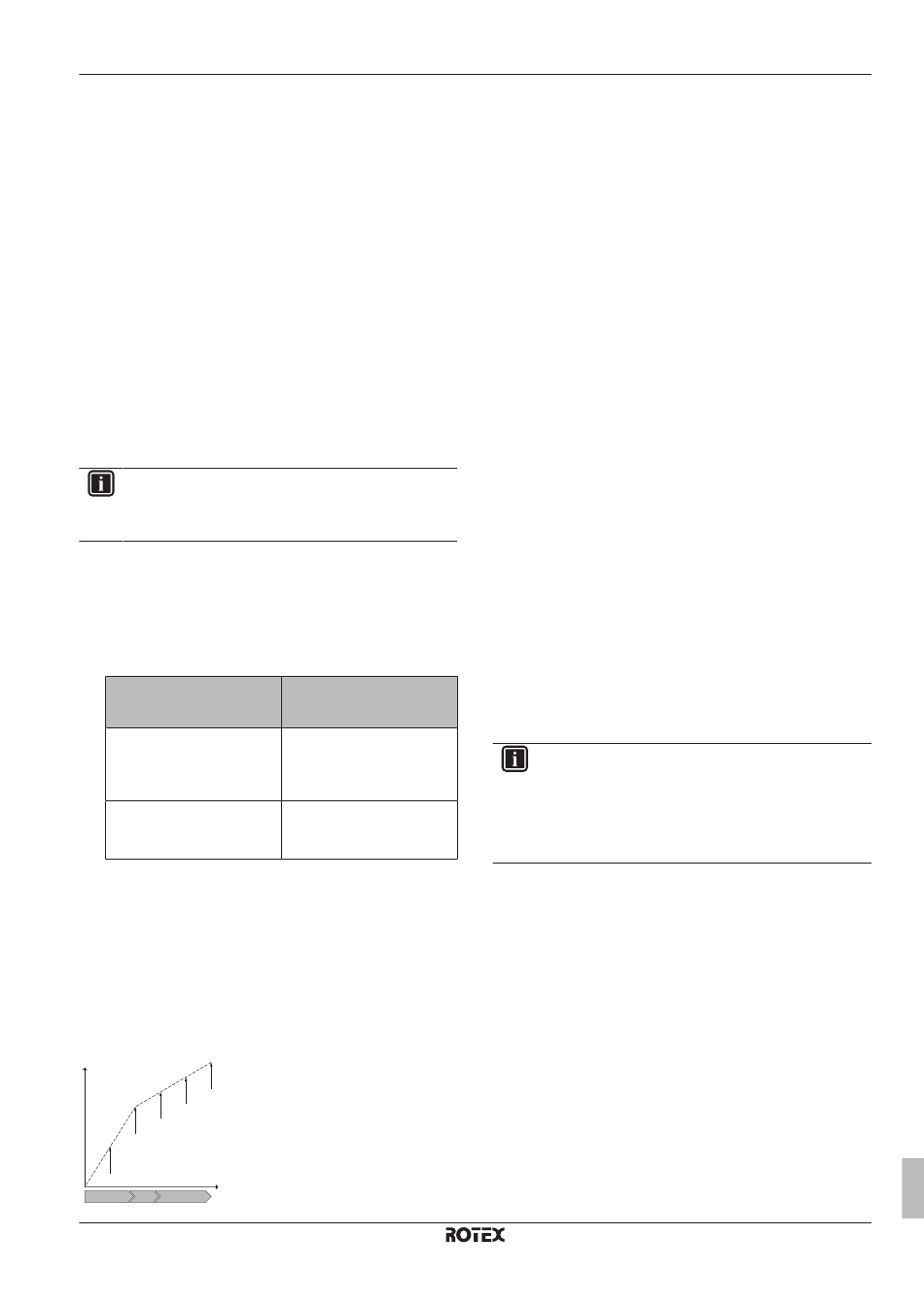

▪ Für die Spezifikationen
Anschlusspositionen ziehen Sie den Elektroschaltplan zu Rate.
Konfiguration
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in
[A.6.3.1] über die Bedieneinheit fest (die Beschreibung aller
Einstellungen finden Sie unter
Seite 54):
▪ Wählen Sie "Aktivierung durch Digitaleingänge".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe für
jeden Digitaleingang fest.
▪ Legen Sie die Einstellungen zur Stromverbrauchskontrolle in [9.9]
über die Bedieneinheit fest (die Beschreibung aller Einstellungen
finden Sie unter "8 Erweiterte-Funktion" auf
▪ Wählen Sie "Begrenzung durch Digitaleingänge".
▪ Wählen Sie den Begrenzungstyp aus (Leistung in kW oder
Strom in A).
▪ Legen Sie die gewünschte Leistungsbegrenzungsstufe für
jeden Digitaleingang fest.
INFORMATION
Falls mehr als 1
(gleichzeitig), ist die
festgelegt: DI4 Priorität >...>DI1.
5.5.3

Verfahren zur Leistungsbegrenzung

Das Außengerät weist eine höhere Effizienz als die elektrischen
Heizungen auf. Daher werden die elektrischen Heizvorrichtungen
zuerst begrenzt und AUSgeschaltet. Das System begrenzt den
Stromverbrauch in der folgenden Reihenfolge:
1 Es schränkt bestimmte elektrische Heizvorrichtungen ein.
Wenn... Priorität hat
Brauchwasserbereitung
Raumheizung
2 Es schaltet ALLE elektrischen Heizvorrichtungen aus.
3 Es begrenzt das Außengerät.
4 Es schaltet das Außengerät AUS.
Beispiel
Es wird von folgender Konfiguration ausgegangen:
▪ Die Leistungsbegrenzungsstufe erlaubt den parallelen Betrieb von
Zusatzheizung und Reserveheizung NICHT (Stufe 1 und Stufe 2).
▪ Priorität für Heizung = Zusatzheizung.
In dem Fall wird der Stromverbrauch wie folgt begrenzt:
P
h
e
d
c
b
a
C
e
A B C
RBLQ05+07CAV3 + RDLQ05+07CAV3 + RKCB07CAV3 +
RK2CB07CAV3 + RKMBUHCA3V3 + RKMBUHCA9W1
ROTEX HPSU Niedertemperatur-Monobloc
4P415097-1C – 2018.06
der Digitaleingänge und deren
"8 Erweiterte-Funktion" auf
Seite 54):
Digitaleingang geschlossen
Priorität der Digitaleingänge
dann stellen Sie die
Heizungspriorität über die
Bedieneinheit auf...
Zusatzheizung.
Ergebnis: Die
Reserveheizung wird zuerst
AUSgeschaltet.
Reserveheizung.
Ergebnis: Die Zusatzheizung
wird zuerst AUSgeschaltet.
P Erzeugte Wärme
h
C Verbrauchte Energie
e
A Außengerät
B Zusatzheizung
C Reserveheizung
a Begrenzter Betrieb des Außengeräts
b Kompletter Betrieb des Außengeräts
c Zusatzheizung EINgeschaltet
d Reserveheizung Stufe 1 EINgeschaltet
e Reserveheizung Stufe 2 EINgeschaltet
5.6 Einstellen eines externen
Temperaturfühlers
Sie können einen
anschließen. Er kann die Außentemperatur messen. ROTEX
empfiehlt in den folgenden Fällen die Verwendung eines externen
Temperaturfühlers:
Außentemperatur
▪ Das Außengerät misst die Außentemperatur. Daher muss das
Außengerät an einem Ort installiert sein:
▪ an der Nordseite des Hauses oder an der Seite des Hauses, an
der sich die meisten Heizverteilsysteme befinden
▪ der NICHT direkter Sonneneinstrahlung ausgesetzt ist
▪ Falls dies NICHT möglich ist, empfiehlt ROTEX den Anschluss
eines dezentralen Außentemperaturfühlers (Option EKRSCA1).
ist
▪ Einrichtung: Hinweise
Installationsanleitung des dezentralen Außentemperaturfühlers
und im Ergänzungshandbuch für optionale Ausstattungen.
▪ Konfiguration: Wählen Sie den Außentemperaturfühler aus
[A.2.2.B].
▪ Wenn die Stromsparfunktion des Außengeräts aktiv ist (siehe
"8 Erweiterte-Funktion" auf Seite
heruntergeregelt, um den Standby-Energieverlust zu reduzieren.
Als Folge wird die Außentemperatur NICHT ausgelesen.
▪ Wenn die Soll-Vorlauftemperatur witterungsgeführt ist, ist die
Messung der Außentemperatur rund um die Uhr wichtig. Dies ist
ein weiterer Grund, warum ein optionaler Außentemperaturfühler
installiert werden sollte.
INFORMATION
Die Daten
(entweder gewichtet oder momentan) werden in den
witterungsgeführten Steuerungskurven und von der Logik
zur automatischen Umschaltung zwischen Heizen/Kühlen
verwendet. Um das Außengerät zu schützen, wird der
interne Fühler des Außengeräts immer verwendet.
6

Vorbereitung

6.1 Übersicht: Vorbereitung
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, bevor Sie zur Baustelle gehen.
Es enthält Informationen zu folgenden Punkten:
▪ Den Ort der Installation vorbereiten
▪ Wasserleitungen vorbereiten
▪ Elektrische Verkabelung vorbereiten
6 Vorbereitung
oder mehrere externe Temperaturfühler
zur Installation finden
54), wird das Außengerät
des externen Außentemperaturfühlers
