4
Aufstellung und Installation

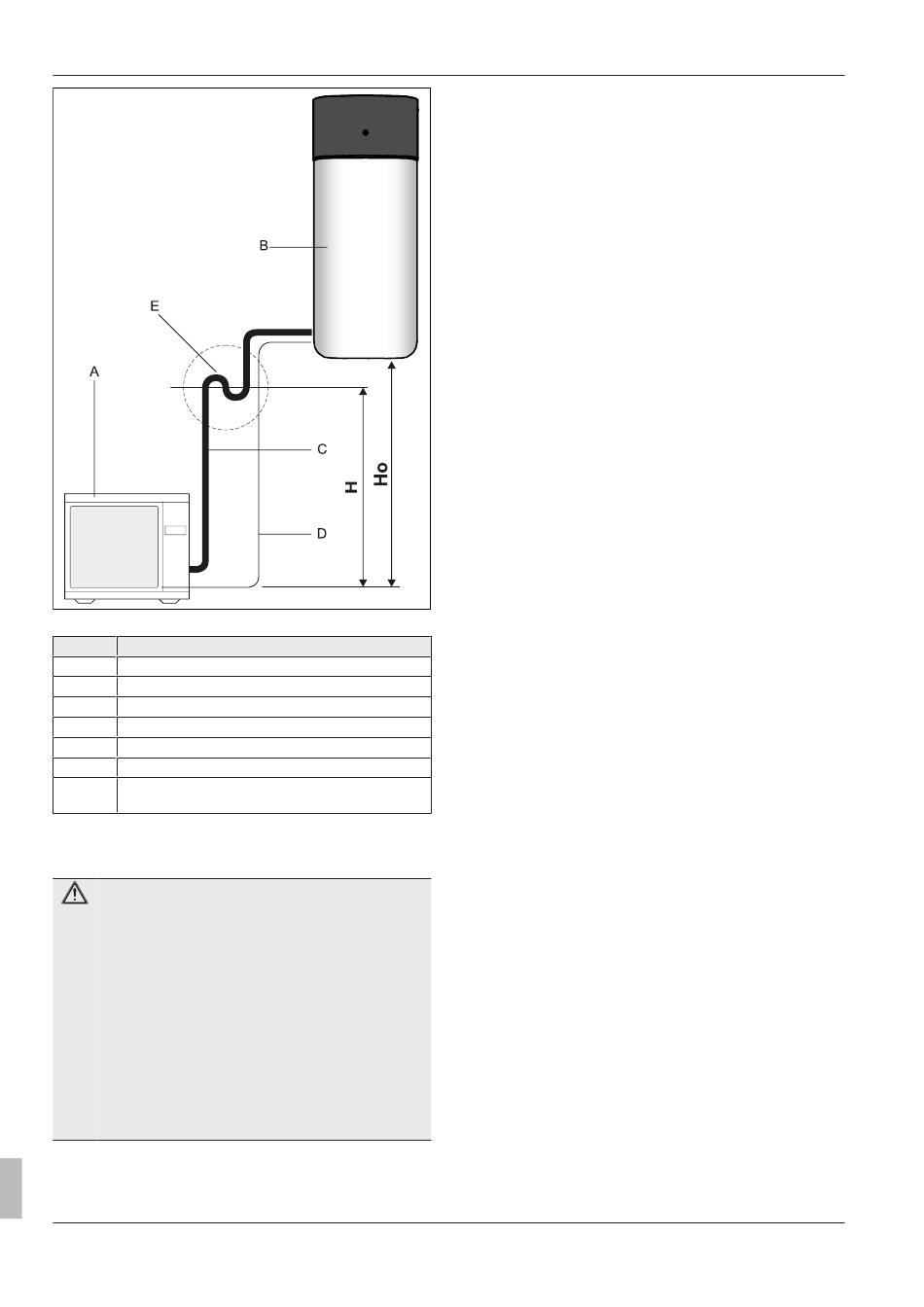

Bild 4-46
Ölfangbogen Kältemittelleitung
Pos.
Bezeichnung
A
Wärmepumpenaußengerät
B
Innengerät
C
Gasleitung
D
Flüssigkeitsleitung
E
Ölfangbogen
H
Höhe bis zum 1. Ölfang (max. 10 m)
H
Höhenunterschied zwischen Wärmepumpenaußengerät
O
und Wärmepumpeninnengerät
Tab. 4-10 Legende zu
Bild 4-46
4.8.2
Druckprobe und Kältemittelkreis befüllen
WARNUNG
Das Wärmepumpen-Gesamtsystem enthält Kältemittel mit
fluorierten Treibhausgasen, welche bei Freisetzung die
Umwelt schädigen.
Kältemitteltyp: R32
GWP*-Wert: 675
*GWP = Global Warming Potential (Treibhauspotenzial)
▪ Gesamtfüllmenge des Kältemittels auf dem mitgeliefer-
ten Etikett am Wärmepumpenaußengerät eintragen
(Hinweise siehe Installationsanleitung Wärmepum-
penaußengerät).
▪ Kältemittel nie in die Atmosphäre entweichen lassen -
immer mit einem dafür geeigneten Recyclinggerät ab-
saugen und recyceln.
1
Druckprobe mit Stickstoff durchführen.
▪ Stickstoff 4.0 oder höher verwenden.
▪ Maximal 40 bar.
Installations- und Wartungsanleitung
30
2
Nach erfolgreicher Lecksuche Stickstoff restlos ablassen.
3
Leitungen vakuumieren.
▪ Zu erreichender Druck: 1 mbar absolut.
▪ Zeit: mindestens 1 h
4
Prüfen, ob zusätzlich Kältemittel zur Grundfüllung notwendig ist
und ggf. einfüllen.
5
Absperrventile am Außengerät komplett bis zum Anschlag öff-
nen und leicht festziehen.
6
Ventilkappen wieder montieren.
7
Prüfen ob die Speichertemperaturfühler t
60 cm tief eingebracht sind.
4.9
Anlage befüllen
Innengerät erst nach Abschluss aller Installationsarbeiten in der
nachfolgend aufgeführten Reihenfolge befüllen.
4.9.1
Wasserqualität prüfen und Manometer
justieren
1
Hinweise zum Wasseranschluss (siehe Wasseranschluss) und
zur Wasserqualität beachten.
2
Mechanisches Manometer (bauseits montiert gemäß Hydrauli-
sche Leitungen anschließen oder mit Befüllschlauch vorüberge-
hend installiert) justieren: Manometerglas so verdrehen, dass die
Minimaldruckmakierung der Anlagenhöhe +2 m entspricht (1 m
Wassersäule entspricht 0,1 bar).
4.9.2
Warmwasserwärmeübertrager befüllen
1
Absperrarmatur der Kaltwasserzuleitung öffnen.
2
Entnahmezapfstelen für Warmwasser öffnen, damit eine mög-
lichst große Zapfmenge eingestellt werden kann.
3
Nach Wasseraustritt aus den Zapfstellen, den Kaltwasserzufluss
noch nicht unterbrechen, damit der Wärmeübertrager vollständig
entlüftet wird und evtl. Verunreinigungen oder Rückstände aus-
getragen werden.
4.9.3
Speicherbehälter befüllen
Siehe
Kap.
7.2.1.
4.9.4
Heizungsanlage befüllen
Siehe
Kap.
7.2.2.
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
80 cm und t
DHW1
DHW2
ROTEX HPSU compact Ultra RHSX(B)-D
008.1444449_01 – 11/2018 – DE
