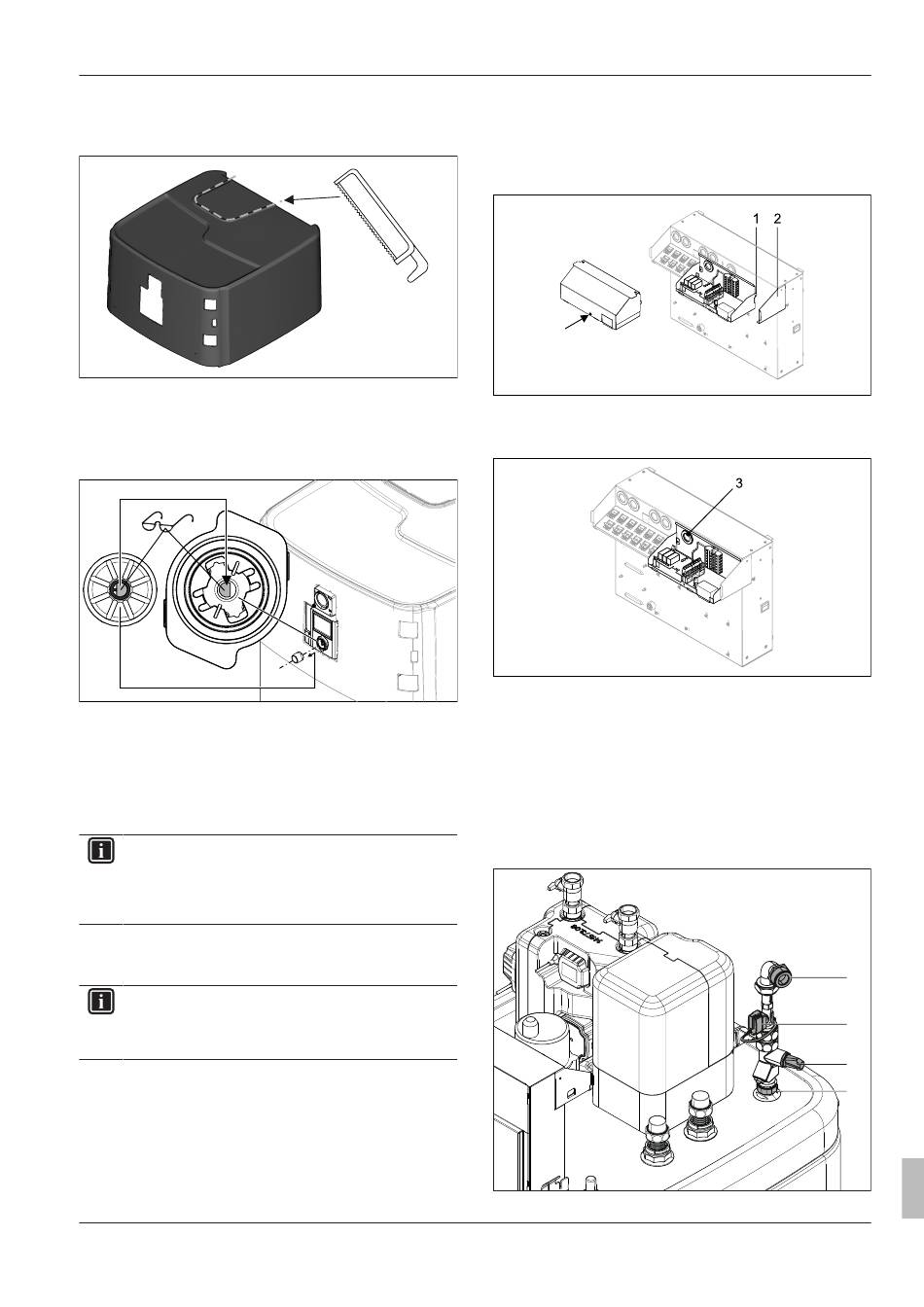

Inhaltsverzeichnis
4.4.8
Haubenöffnung herstellen
1
Bei nach oben gerichtetem Heizungsvor- und -rücklauf: Haube
mit geeignetem Werkzeug entlang Perforation auftrennen.
Bild 4-21
Haubenöffnung herstellen
4.4.9

Drehtaster der Regelung anbringen

1
Drehtaster auf die Drehtaster-Aufnahme der RoCon+ HP setzen
und aufdrücken.
Bild 4-22
Drehtaster aufsetzen
4.5
Optionales Zubehör installieren
4.5.1

Einbau elektrischen Backup-Heater

(BUxx)
INFORMATION
Bei niedriger Deckenhöhe muss der Speicherbehälter zum
Einbau des Backup-Heaters in leerem Zustand gekippt
werden. Dies muss vor allen weiteren Installationsschritten
erfolgen.
Das Innengerät bietet die Möglichkeit, einen elektrischen Zusatzhei-
zer (Backup-Heater BUxx ) einzubauen. Damit kann z. B. regenera-
tiv erzeugter Strom als zusätzliche Heizquelle genutzt werden.
INFORMATION
Dieser Komponente ist eine separate Anleitung beigelegt,
welche u. a. Hinweise zum Einbau und zum Betrieb ent-
hält.
4.5.2
Einbau Anschlussset Externer
Wärmeerzeuger
Zur Ansteuerung eines elektrischen Backup-Heaters oder eines an-
deren externen Wärmeerzeugers muss das Anschlussset für externe
Wärmeerzeuger installiert werden.
1
Gehäuse öffnen; hierzu die Schraube entfernen.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
4
Aufstellung und Installation
2
Zusätzliche Komponenten aus dem Gehäuse entfernen (Zugent-
lastungsclip, Kabelbinder, Durchführungstülle).
3
Anschlussset an das Regelungsgehäuse des Innengeräts an-
bringen. Hierzu die Haken (1) des Anschlusssets in die Schlitze
der Regelungsgehäuse (2) einführen; anschließend Anschluss-
set nach unten drücken.
Bild 4-23
Anschlussset montieren
4
Durchführungstülle (3) an die Durchführung zwischen An-
schlussset (A) und Regelungsgehäuse (B) anbringen.
Bild 4-24
Kabeldurchführung
5
Kabel EHS Schaltplatine Ultra durch die Durchführungstülle füh-
ren und an die RoCon BM2C anschließen (siehe
6
Nach Abschluss der Installation und der elektrischen Anschlüsse
(siehe Wasseranschluss bzw.
bringen und mit der Schraube verschließen.
4.5.3

Einbau DB-Anschlusskit

Das optionale DB-Anschlusskit ermöglicht bessere Zugänglichkeit
zum Anschließen der DrainBack-Leitung (Solar-Vorlauf).
Bild 4-25
DB-Anschlusskit
4-38).
Kap.
4.7) den Deckel wieder an-
A
B
C
D
Installations- und Wartungsanleitung
19
