8
Fehler und Störungen

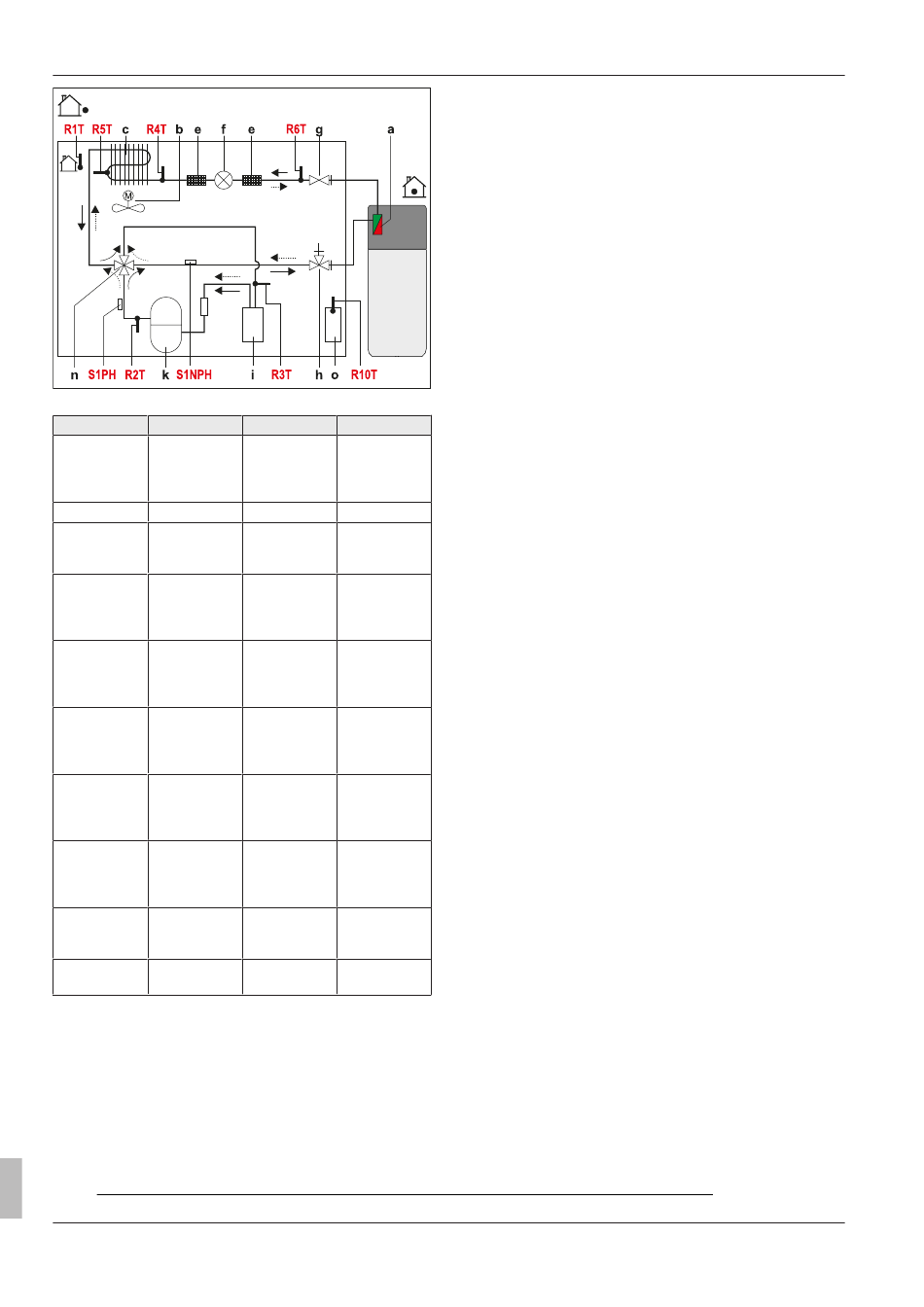

Bild 8-1
Bauteile im Wärmepumpenkreislauf
Pos.
Bezeichnung
a
Platten-Wärme-
tauscher (Kon-
densator)
b
Ventilatormotor o
c
Lamellen-Wär-
metauscher
(Verdampfer)
d
e
Filter
f
Elektronisches
Expansionsven-
til
g
Serviceventil
(Flüssigkeitslei-
tung)
h
Serviceventil
mit Wartungs-
anschluss (Gas-
leitung)
i
Akkumulator
k
Kältemittelver-
dichter
Tab. 8-3
8.4
Notbetrieb
Wenn die Wärmepumpe ausfällt, kann der Backup-Heater oder ein
anderer externer Wärmeerzeuger als Notfallheizung genutzt werden.
Wird [Notbetrieb] auf „Ja" gesetzt, wird im Fehlerfall automatisch der
Notbetrieb aktiviert. Andernfalls kann der Notbetrieb auch erst im
Fehlerfall über den Fehlerbildschirm gestartet werden (siehe beilie-
gende Betriebsanleitung der Regelung).
(3)
Nur bei 11-16 kW Wärmepumpenaußengeräten.
Installations- und Wartungsanleitung
54
Pos.
Bezeichnung
n
4-Wege-Um-
schaltventil (—>
Heizen, ····>
Kühlen)
Inverterplatine
R1T
Außentempera-
turfühler
R2T
Auslasstempe-
raturfühler (Käl-
temittelverdich-
ter)
(3)
R3T
Ansaugtempe-
raturfühler (Käl-
temittelverdich-
ter)
(3)
R4T
Temperaturfüh-
ler Lamellen-
Wärmetau-
scher-Eingang
R5T
Temperaturfüh-
ler Lamellen-
Wärmetau-
scher-Mitte
(3)
R6T
Temperaturfüh-
ler Flüssigkeits-
leitung (t
)
L2
(3)
R10T
Temperaturfüh-
ler auf Inverter-
platine
S1PH
Hochdruck-
schalter
