Aufstellung

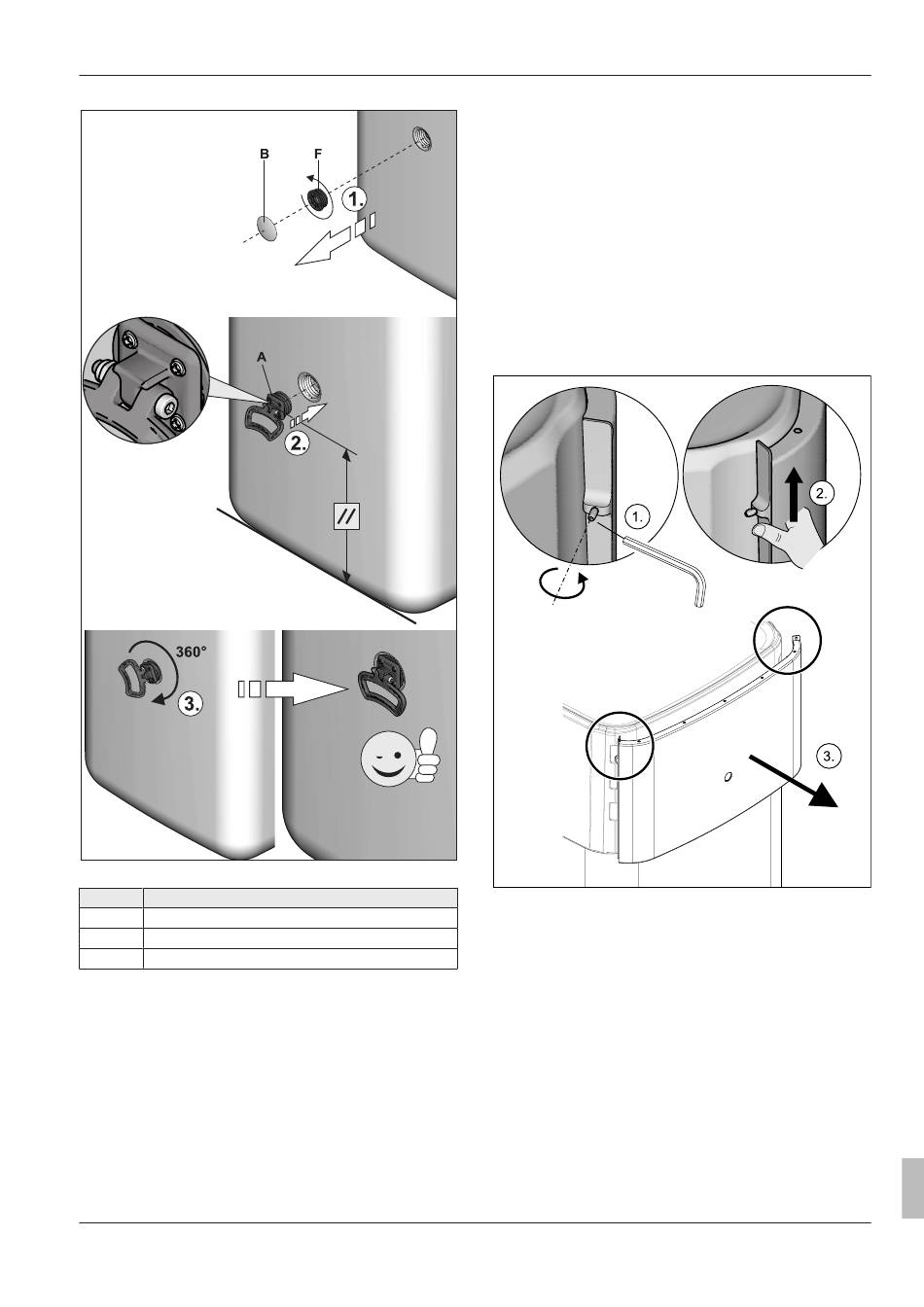

Bild 4-6 Handgriffe montieren
Pos. Bezeichnung
A Handgriff
B Abdeckblende
F Gewindestück
Tab. 4-4
1 Verpackung entfernen und umweltgerecht entsorgen.
2 Am Speicherbehälter die Abdeckblenden
ziehen und die Gewindestücke
nungen herausdrehen, an welchen die Handgriffe montiert wer-
den sollen.
3 Handgriffe (Bild 4-6, Pos. A) in die frei gewordenen Gewindeöff-
nungen einschrauben.
4 Innengerät vorsichtig zum Aufstellort befördern, Handgriffe nut-
zen.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
(Bild 4-6, Pos. B) ab-
(Bild 4-6, Pos. F) aus den Öff-
4 Aufstellung und Installation
5 Innengerät am Aufstellort aufstellen.
▪ Bei Aufstellung in Schränken, hinter Verschlägen oder unter
sonstigen beengten Verhältnissen ist eine ausreichende Belüf-
tung (z. B. durch Belüftungsgitter) sicherzustellen. Wenn die
Gesamtkältemittelfüllung im System ≥1,84 kg ist, müssen weite-
re Anforderungen an die Belüftungsöffnungen eingehalten wer-
den (siehe Kap. 10.5).
4.4 Gerät für Installation vorbereiten
4.4.1

Frontscheibe abnehmen

1 Schrauben lösen (1.).
2 Seitlichen Haltenoppen mit den Fingern nach oben drücken (2.),
von oben mit Daumen gegenhalten.
3 Frontscheibe nach vorne wegnehmen (3.).
Bild 4-7 Frontscheibe abnehmen
4 Nach Fertigstellung der Installation: Frontscheibe gerade
über den Drehtaster der RoCon+ HP aufsetzen. Oben und unten
andrücken, bis Frontscheibe wieder sicher eingerastet ist.
4.4.2

Abdeckhaube abnehmen

1 Schrauben lösen (1.).
2 Abdeckhaube aus den nach hinten gerichteten Haltenoppen
aushängen (2.), hinten anheben (3.) und nach vorn abnehmen
(4.).
