INFORMATION
Wenn die Speichertemperatur bestimmte Minimalwerte un-
terschreitet, verhindern die Sicherheitseinstellungen des
Innengeräts den Wärmepumpenbetrieb bei niedrigen Au-
ßentemperaturen
- Außentemperatur < -2 °C, minimale Speichertemperatur
= 30 °C
- Außentemperatur < 12 °C, minimale Speichertemperatur
= 23 °C
Ohne Backup-Heater:
Das Speicherwasser muss durch einen externen Zuheizer
auf die erforderliche minimale Speichertemperatur aufge-
heizt werden.
Mit Backup-Heater (BUxx):
Bei einer Außentemperatur < 12 °C und einer Speicher-
temperatur < 35 °C wird automatisch der Backup-Heater
(BUxx) eingeschaltet, um das Speicherwasser auf mindes-
tens 35 °C aufzuheizen.
▪ Um den Aufheizvorgang mit Backup-Heater zu be-
schleunigen, vorübergehend die Parameter [Konfig. ex-
terne Wärmequelle] = „1" und Parameter [Ext. Leistung
Warmwasser] auf Maximalwert des Backup-Heaters
stellen [→ Hauptmenü → Einstellungen → Ext. Quelle].
▪ Im Menü [Benutzer] den Parameter [1x Warmwasser]
auswählen und einschalten. Nach erfolgter Aufheizung
den Parameter wieder ausschalten [→ Hauptmenü
→ Benutzer → 1x Laden].
Ohne installiertem Solar-System
1 Füllschlauch mit Rückflussverhinderer (1/2") an den An-
schluss "Solar - Vorlauf" (Bild
2 Speicherbehälter des Innengeräts befüllen bis Wasser an dem
Überlaufanschluss (Bild 7-1, Pos. 23) austritt.
3 Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.
Mit installiertem Solar-System
1 Befüllanschluss mit KFE-Hahn (Zubehör: KFE BA) ab die Solar
Regelungs-und Pumpeneinheit (RPS4) montieren.
2 Füllschlauch mit Rückflussverhinderer (1/2") an den vorher in-
stallierten KFE-Hahn anschließen.
3 Speicherbehälter des Innengeräts befüllen bis Wasser an dem
Überlaufanschluss (Bild 7-1, Pos. 23) austritt.
4 Füllschlauch mit Rückflussverhinderer (1/2") wieder entfernen.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
7-1, Pos. 1) anschließen.
7 Inspektion und Wartung

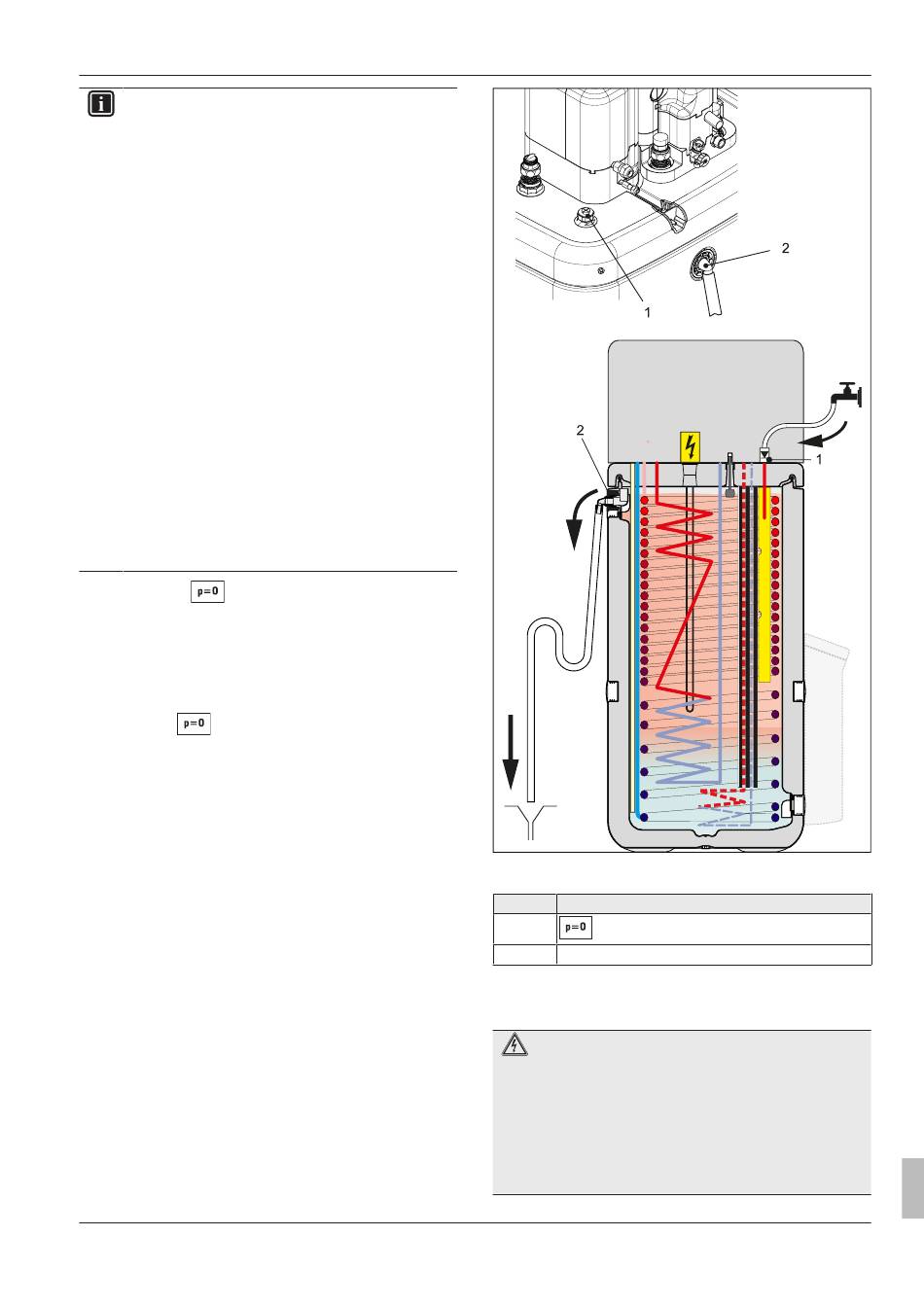

Bild 7-1 Befüllung Pufferspeicher - ohne angeschlossenes Drain-
Back Solar-System
Pos. Bezeichnung
1
Solar - Vorlauf
23 Sicherheitsüberlauf
Tab. 7-1
7.2.2 Heizungsanlage befüllen, nachfüllen
GEFAHR: STROMSCHLAGGEFAHR
Während des Befüllvorgangs kann Wasser aus eventuell
undichten Stellen austreten, welches bei Kontakt mit Strom
führenden Teilen zu einem Stromschlag führen kann.
▪ Vor dem Befüllvorgang, das Innengerät stromlos schal-
ten.
▪ Nach der Erstbefüllung, vor dem Einschalten das Innen-
gerät am Netzschalter, prüfen, ob alle elektrischen Teile
und Verbindungsstellen trocken sind.
