4 Aufstellung und Installation

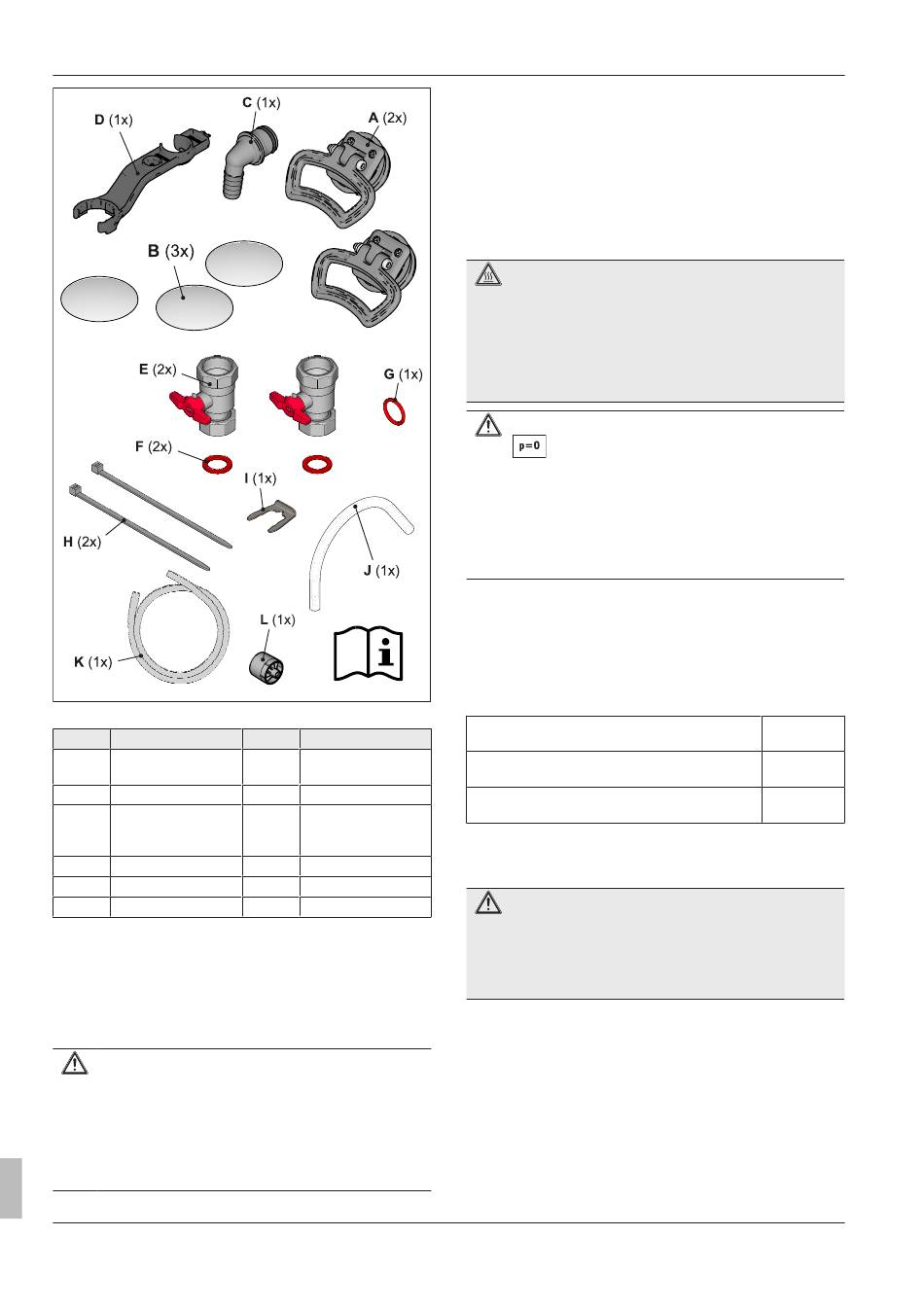

Bild 4-5 Inhalt Zubehörbeutel
Pos. Bezeichnung
A Handgriffe (nur für
Transport notwendig)
B Abdeckblende
C Schlauch-Anschluss-
stück für Sicherheits-
überlauf
D Montageschlüssel
E Kugelhahn
F Flachdichtung
Tab. 4-2
Weiteres Zubehör für das Innengerät siehe Preisliste.
4.3 Wärmepumpe aufstellen
4.3.1 Aufstellort wählen
VORSICHT
Wenn die Gesamt-Kältemittelfüllung im System ≥1,84 kg
ist, müssen Sie weitere Anforderungen an die minimale
Aufstellfläche und die minimale Belüftungsöffnungen ein-
halten. Beachten Sie Kap.
Angaben zur Gesamt-Kältemittelfüllung finden Sie auf dem
Typenschild des Außengeräts. Beachten Sie unbedingt die
zugehörige Installationsanleitung.
Installations- und Wartungsanleitung
14
Pos. Bezeichnung
G O-Ring
H Kabelbinder
I Steckbügel
J Entlüftungsschlauch
K Ablaufschlauch Deckel
L Drehtaster Regelung
10.5.
Der Aufstellort des Innengeräts muss die folgenden Mindestanforde-
rungen erfüllen (siehe auch Kap.
Aufstellfläche
▪ Der Untergrund muss eben und glatt sein sowie eine ausreichen-
de Tragfähigkeit des Untergrundes, von 1050 kg/m² zuzüglich
Sicherheitszuschlag aufweisen. Gegebenenfalls einen Sockel in-
stallieren.
▪ Aufstellmaße beachten (siehe Kap.
Mindestabstand
GEFAHR: VERBRENNUNGSGEFAHR
Die Kunststoffspeicherwand des Innengeräts kann bei äu-
ßerer Wärmeeinwirkung (>80 °C) schmelzen und im Ex-
tremfall Feuer fangen.
▪ Das Innengerät nur mit einem Mindestabstand von 1 m
zu anderen Wärmequellen (>80 °C) (z. B. elektrisches
Heizgerät, Gasheizer, Schornstein) und zu brennbarem
Material aufstellen.
VORSICHT
Wird das Innengerät nicht ausreichend weit unter-
halb der Solar-Flachkollektoren aufgestellt (Speicherober-
kante liegt höher als Kollektorunterkante), kann das druck-
lose Solarsystem im Außenbereich nicht vollständig leer-
laufen.
▪ Das Innengerät bei Solaranschluss ausreichend tief zu
den Flachkollektoren aufstellen (Mindestgefälle der So-
lar-Verbindungsleitungen beachten).
Empfohlene Mindestabstände:
Zur Wand: (Rückseite) ≥100 mm, (Seiten) ≥500 mm
Zur Decke: ≥1200 mm, mindestens 480 mm.
Abstände zum Außengerät:
Bei der Auswahl des Aufstellorts müssen die Angaben aus Tabelle
Tab. 4-3 berücksichtigt werden.
Maximale Kältemittel-Leitungslänge zwischen Innen-
und Außengerät
Minimale Kältemittel-Leitungslänge zwischen Innen-
und Außengerät
Maximale Höhendifferenz zwischen Innen- und Au-
ßengerät
Tab. 4-3
4.3.2 Gerät aufstellen
WARNUNG
Das Innengerät ist im unbefüllten Zustand kopflastig, es
kann beim Transport umkippen. Dadurch können Perso-
nen gefährdet oder das Gerät beschädigt werden.
▪ Das Innengerät gut sichern, vorsichtig befördern, Halte-
griffe nutzen.
Voraussetzung
▪ Der Aufstellort entspricht den jeweiligen länderspezifischen Vor-
schriften sowie den in Kap. 4.3.1
rungen.
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
1.2.3).
4.1).
30 m
3 m
20 m
beschriebenen Mindestanforde-
