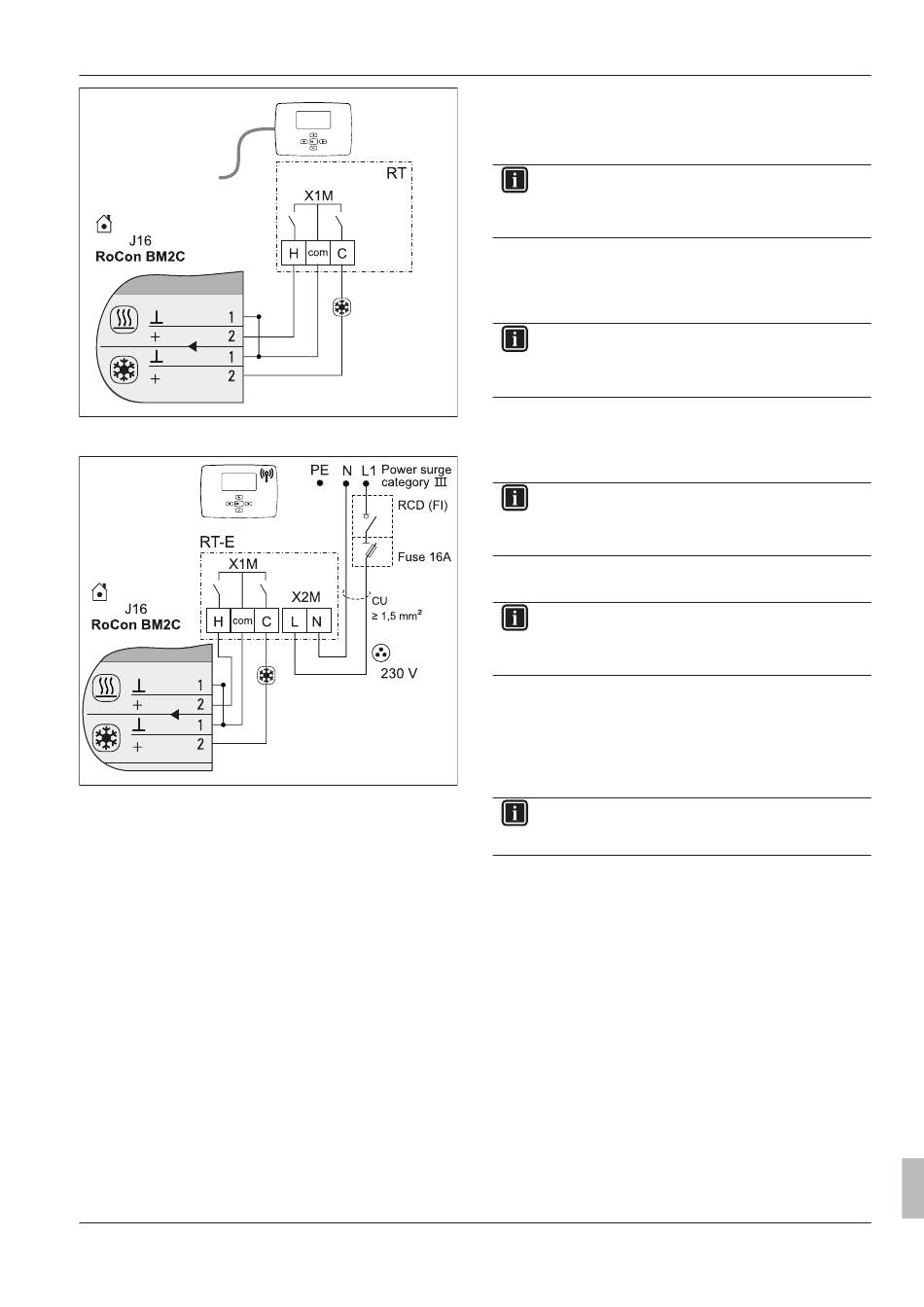

Bild 4-39 Anschluss mit kabelgebundenem Raumthermostat (RT =
ROTEX RKRTW)
Bild 4-40 Anschluss mit Funk-Raumthermostat (RT-E = ROTEX
RKRTR)
4.7.11 Anschluss optionaler
Systemkomponenten
Die optionalen RoCon-Geräte müssen über eine 4-adrige CAN-Bus-
leitung mit dem Innengerät verbunden sein (Anschluss J13).
Wir empfehlen dazu abgeschirmte Leitungen mit folgenden Eigen-
schaften:
▪ Normung nach ISO 11898, UL/CSA Typ CMX (UL 444)
▪ PVC Außenmantel mit Flammwidrigkeit nach IEC 60332-1-2
▪ Bis 40 m Mindestquerschnitt 0,75 mm
größerer Leiterquerschnitt notwendig.
Zur Verbindung von CAN-Busleitungen mehrerer RoCon-Geräte
können handelsübliche Abzweigdosen verwendet werden.
Auf eine getrennte Verlegung von Netz-, Fühler- und Datenbuslei-
tungen achten. Nur Kabelkanäle mit Trennstegen oder getrennte Ka-
belkanäle mit mindestens 2 cm Abstand verwenden. Leitungskreu-
zungen sind zulässig.
Im gesamten RoCon-System können maximal 16 Geräte mit einer
Gesamtleitungslänge von bis zu 800 m verbunden werden.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
2
. Mit zunehmender Länge
4 Aufstellung und Installation
Raumregler RoCon U1
Zur Ferneinstellung von Betriebsarten und Raum-Solltemperaturen
von einem anderen Raum aus kann für jeden Heizkreis ein separa-
ter Raumregler RoCon U1 angeschlossen werden.
INFORMATION
Dieser Komponente ist eine separate Installationsanleitung
beigelegt. Einstell- und Bedienhinweise, siehe beiliegende
Regelungsanleitung.
Mischermodul RoCon M1
An das Innengerät kann das Mischermodul RoCon M1 angeschlos-
sen werden (Platinenstecker J13), welches über die elektronische
Regelung geregelt wird.
INFORMATION
Dieser Komponente ist eine separate Installationsanleitung
beigelegt. Einstell- und Bedienhinweise, siehe beiliegende
Regelungsanleitung.
Internet-Gateway RoCon G1
Über das optionale Gateway RoCon G1 kann die Regelung mit dem
Internet verbunden werden. Damit ist eine Fernsteuerung des Innen-
geräts über Mobiltelefone (per App) möglich.
INFORMATION
Dieser Komponente ist eine separate Installationsanleitung
beigelegt. Einstell- und Bedienhinweise, siehe beiliegende
Regelungsanleitung.
4.7.12 HP convector anschließen
INFORMATION
Dieser Komponente ist eine separate Anleitung beigelegt,
welche u. a. Hinweise zum Einbau und zum Betrieb ent-
hält.
▪ Elektrischer Anschluss des HP convectors mit folgendem Zubehör
entsprechend Bild 4-41 als Umschaltkontakt (Heizen/Kühlen) am
Basismodul.
▪ Ggf. 2-Wege-Ventil (2UV) (HPC-RP 14 20 13) in HP convector
einbauen und anschließen. Dessen Regelung so einstellen, dass
das 2-Wege-Ventil (2UV) absperrt, wenn keine Anforderung die-
ses Geräts vorliegt.
INFORMATION
Die Umstellung der Betriebsart (Heizen/Kühlen) kann nur
am Innengerät vorgenommen werden.
