Bild 4-41 Anschluss HP convector (max. 2) an das Innengerät
Bild 4-42 Anschluss HP convector (min. 3) an das Innengerät
4.7.13 Anschluss Schaltkontakte (AUX-
Ausgänge)
Die Schaltkontakte (AUX-Ausgänge) können für verschiedene para-
metrierbare Funktionen genutzt werden.
Der Umschaltkontakt A-A1-A2 schaltet unter den im Parameter
[AUX-Schaltfunktion] eingestellten Bedingungen [→ Hauptmenü
→ Einstellungen → Ein-/Ausgänge] (siehe Betriebsanleitung der Re-
gelung).
Installations- und Wartungsanleitung
28

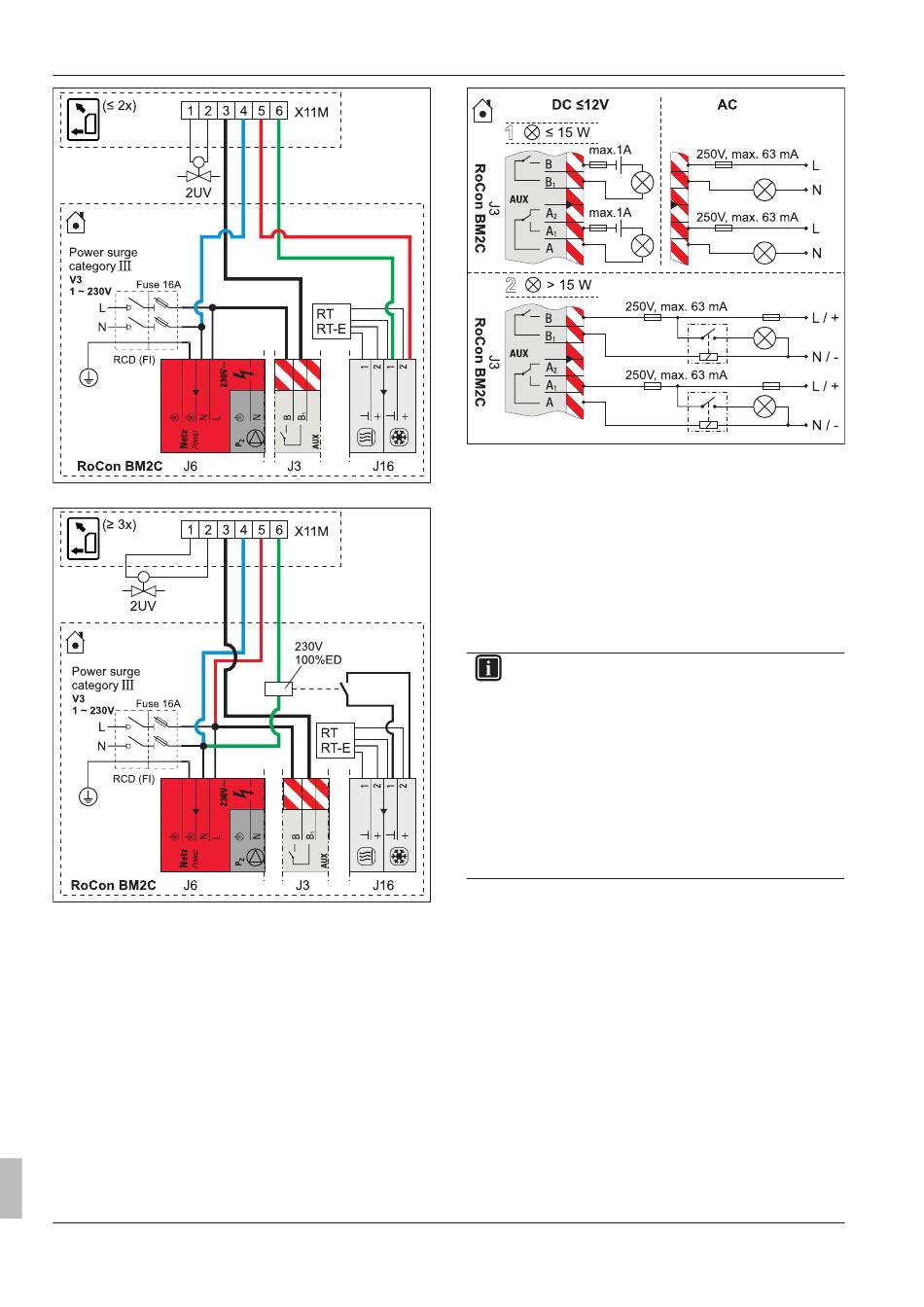

Bild 4-43 Anschluss Schaltkontakt (AUX-Ausgang)
Die nach Variante 2 (geschaltete Leistung > 15 W) zu verwenden-
den Relais müssen für 100% Einschaltdauer geeignet sein.
Die Anschlussklemmen B+B1 sind bei diesen Geräten nicht belegt
oder für Zusatzfunktionen vorgesehen.
Die nach Variante 2 (geschaltete Leistung > 15 W) zu verwenden-
den Relais müssen für 100 % Einschaltdauer geeignet sein.
Der Umschaltkontakt A-A1-A2 kann z. B. zur Steuerung der Wärme-
erzeuger in bivalenten Heizungsanlagen aus Innengerät und Öl-
oder Gasheizkessel verwendet werden. Beispiele für die hydrauli-
sche Systemeinbindung sind in
INFORMATION
Bei angeschlossenem A2 F oder G-plus-Brennwertkessel
muss der Parameter [AUX-Schaltfunktion] und der Para-
meter [AUX-Wartezeit] entsprechend der gewünschten
Funktion eingestellt werden [→ Hauptmenü → Einstellun-
gen → Ein-/Ausgänge].
Siehe Regelungs-Betriebsanleitung → Kapitel Parameter-
einstellungen.
Genaue Informationen zum elektrischen Anschluss und
den dazugehörigen Parametereinstellungen für derartige
bivalente Heizanlagen erhalten Sie im Internet (www.ro-
tex.de oder www.daikin.com) oder bei Ihrem Service-Part-
ner.
4.7.14

Niedertarif-Netzanschluss (HT/NT)

Wird das Außengerät an einen Niedertarif-Netzanschluss ange-
schlossen, muss der potenzialfreie Schaltkontakt S2S des Empfän-
gers, welcher das vom Elektrizitätsversorgungsunternehmen (EVU)
ausgegebene Niedertarif-Eingangssignal auswertet, an den Stecker
J8, Anschluss EVU auf der Schaltplatine RoCon BM2C angeschlos-
sen werden (siehe Bild 4-44).
Bei Einstellung des Parameters [HT/NT Funktion] > 0 [→ Hauptme-
nü → Einstellungen → Ein-/Ausgänge] werden in Hochtarifzeiten be-
stimmte Systemkomponenten abgeschaltet (siehe Betriebsanleitung
der Regelung).
Folgende Typen eines Niedertarif-Netzanschlusses sind gebräuch-
lich:
▪ Typ 1: Bei dieser Art des Niedertarif-Netzanschlusses wird die
Stromversorgung zum Wärmepumpenaußengerät nicht unterbro-
chen.
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
Kap. 6 dargestellt.
