7 Inspektion und Wartung
WARNUNG
Verschmutzung von Trinkwasser gefährdet die Gesund-
heit.
▪ Beim Befüllen der Heizungsanlage das Zurückströmen
von Heizungswasser in die Trinkwasserleitung aus-
schließen
INFORMATION
Hinweise zum Wasseranschluss (siehe Wasseranschluss)
und zur Wasserqualität (siehe Heizungsanlage und sani-
tärseitiger Anschluss) beachten.
1 Füllschlauch (Bild 7-2, Pos. 1) mit Rückflussverhinderer (1/2")
und einem externen Manometer (bauseitig) an den KFE-Hahn
(Bild 7-2, Pos. 2) anschließen und gegen Abrutschen mit einer
Schlauchschelle sichern.
2 Ablassschlauch am Entlüftungsventil anschließen und vom Ge-
rät wegführen. Entlüftungsventil mit angeschlossenem Schlauch
öffnen, das andere Entlüftungsventil auf Geschlossenheit über-
prüfen.
3 Wasserhahn (Bild 7-2, Pos. 4) der Zuleitung öffnen.
4 KFE-Hahn (Bild 7-2, Pos. 2) öffnen und Manometer beobachten.
5 Anlage mit Wasser befüllen, bis am externen Manometer An-
lagen-Solldruck (Anlagenhöhe +2 m, dabei entspricht 1 m Was-
sersäule = 0,1 bar) erreicht ist. Das Überdruckventil darf nicht
auslösen!
6 Manuelles Entlüftungsventil schließen, sobald Wasser blasenfrei
austritt.
7 Wasserhahn (Bild 7-2, Pos. 4) schließen. KFE-Hahn muss offen
bleiben, um den Wasserdruck am externen Manometer ablesen
zu können.
8 Stromversorgung des Innengeräts einschalten.
9 In Regelung RoCon+ HP im Menü „Betriebsart" die Betriebsart
„Heizen" auswählen [→ Hauptmenü → Betriebsart].
– Innengerät läuft nach Startphase im Warmwasserheizbe-
trieb.
10 Während des Warmwasserheizbetriebs ständig den Wasser-
druck am externen Manometer prüfen und gegebenenfalls Was-
ser über den KFE-Hahn (Bild
11 Gesamte Heizungsanlage wie in
ten (Regelventile der Anlage öffnen. Gleichzeitig kann über den
Fußbodenverteiler das Fußbodenheizungssystem mit befüllt und
gespült werden.).
12 Wasserdruck am externen Manometer erneut prüfen und gege-
benenfalls Wasser über den KFE-Hahn
füllen.
13 Füllschlauch (Bild 7-2, Pos. 1) mit Rückflussverhinderer vom
KFE-Hahn (Bild 7-2, Pos. 2) entfernen.
(2)
sofern nicht bereits in Heizanlage installiert
Installations- und Wartungsanleitung
40
7-2, Pos. 2) nachfüllen.
Kap. 5.1.3 beschrieben entlüf-
(Bild 7-2, Pos. 2) nach-

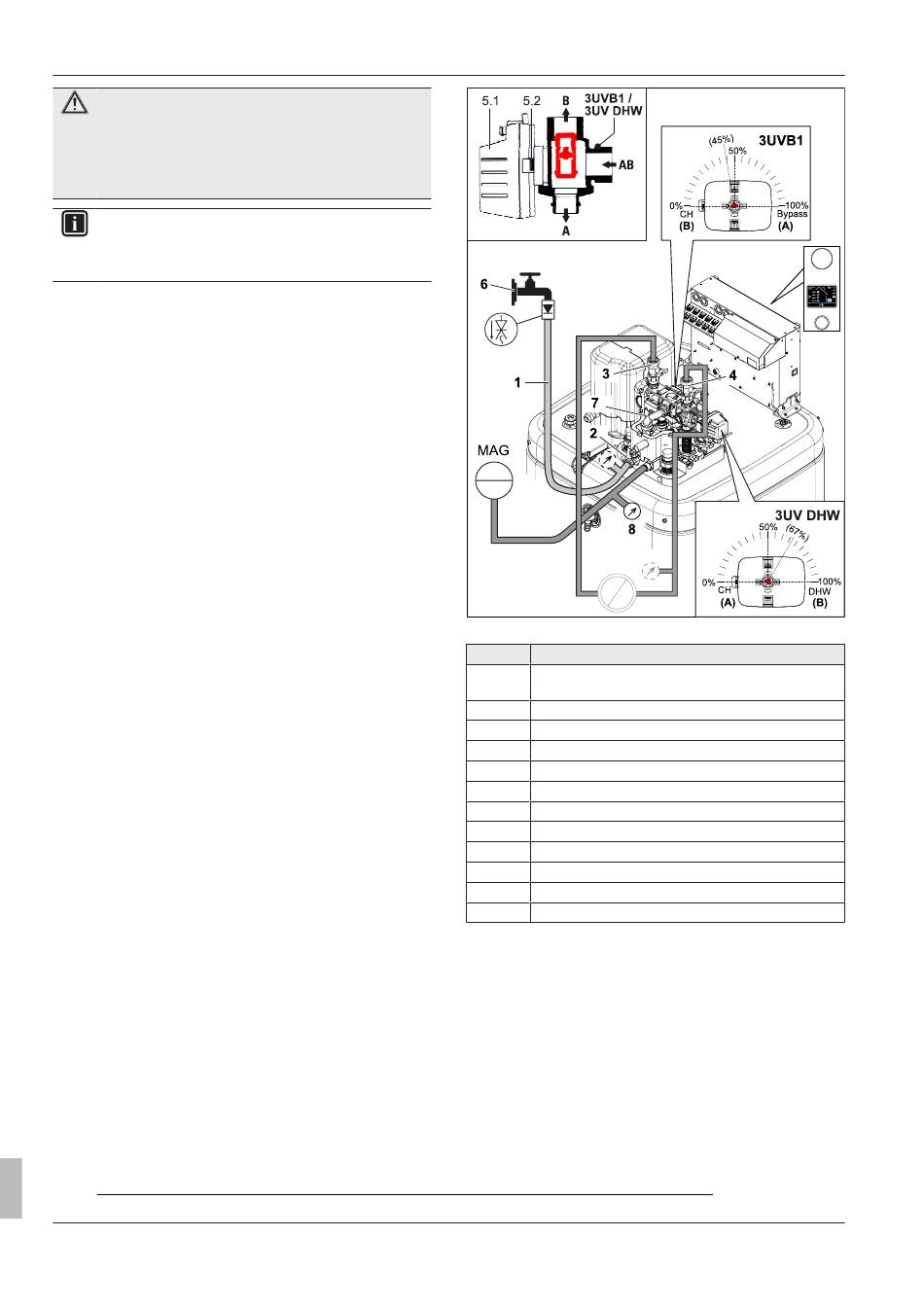

Bild 7-2 Heizungskreislauf befüllen
Pos. Bezeichnung
1 Füllschlauch mit Rückflussverhinderer (und Manome-
(2)
ter ))
2 KFE-Hahn
3 Kugelhahn Heizung – Vorlauf
4 Kugelhahn Heizung - Rücklauf
5.1 Ventilantrieb
5.2 Entriegelungstaste der Antriebsarretierung
6 Wasserhahn
7 Automatikentlüfter
8 Manometer
3UV DHW 3-Wege-Umschaltventil
3UVB1 3-Wege-Mischventil
MAG Membranausdehnungsgefäß
Tab. 7-2 Legende zu Bild 7-2
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
ROTEX HPSU compact Ultra RHSX(B)-D
008.1444449_01 – 11/2018 – DE
