5

Inbetriebnahme

WARNUNG
Ein unsachgemäß in Betrieb genommenes Innengerät
kann Leben und Gesundheit von Personen gefährden und
in seiner Funktion beeinträchtigt sein.
▪ Inbetriebnahme des Innengeräts nur durch vom Gas-
oder Energieversorgungsunternehmen autorisierte und
geschulte Heizungsfachkräfte.
VORSICHT
Ein unsachgemäß in Betrieb genommenes Innengerät
kann zu Sach- und Umweltschäden führen.
▪ Hinweise zur Wasserqualität
ten.
▪ Während des Anlagenbetriebes muss in regelmäßigen
Abständen der Wasserdruck am bauseits installierten
Manometer (grüner Bereich) oder durch Abfrage an der
Regelung (siehe beiliegende Regelungsanleitung) kon-
trolliert werden. Nachregelung gegebenenfalls durch
Nachfüllen.
INFORMATION
Wurde das Außengerät längere Zeit vom Strom getrennt
oder das Innengerät längere Zeit vor dem Außengerät in
Betrieb genommen, ist ein Neustart des Innengeräts not-
wendig, um die Kommunikation zwischen den Geräten her-
zustellen. Ohne Kommunikation wird das Außengerät nicht
zur Wärmeerzeugung genutzt.
Unsachgemäße Inbetriebnahme führt zum Erlöschen der Garantie
des Herstellers auf das Gerät. Setzen Sie sich bei Fragen mit unse-
rem technischen Kundendienst in Verbindung.
5.1

Erste Inbetriebnahme

Nachdem das Innengerät aufgestellt und vollständig angeschlossen
wurde, muss es von fachkundigem Personal einmalig an die Installa-
tionsumgebung angepasst werden (Konfiguration).
Nach Abschluss dieser Konfiguration ist die Anlage betriebsbereit
und der Betreiber kann weitere persönliche Einstellungen an ihr vor-
nehmen.
Der Heizungsfachmann muss den Betreiber einweisen, das Inbe-
triebnahmeprotokoll erstellen und das Betriebshandbuch ausfüllen.
Die Einstellungen optionaler Komponenten wie Raumthermostat
oder Solaranlage, müssen an den jeweiligen Komponenten vorge-
nommen werden.
5.1.1

Voraussetzungen

▪ Das Innengerät ist vollständig angeschlossen.
▪ Das Kältemittelsystem ist entfeuchtet und mit der vorgeschriebe-
nen Menge Kältemittel befüllt.
▪ Die Heizungs- und die Warmwasseranlage sind befüllt und mit
dem richtigen Druck beaufschlagt (siehe
▪ Der Speicherbehälter ist bis zum Überlauf befüllt (siehe
Kap. 7.2.1).
▪ Optionales Zubehör ist angebaut und angeschlossen.
▪ Die Regelventile der Heizungsanlage sind geöffnet.
5.1.2 Gerätestart und Inbetriebnahme
INFORMATION
Bitte beachten Sie die Bedienungsanleitung der Regelung
RoCon+ HP.
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
gemäß Kap. 1.2.5 beach-
Kap. 7.2.2).
INFORMATION
Wenn die Speichertemperatur bestimmte Minimalwerte un-
terschreitet, verhindern die Sicherheitseinstellungen des
Innengeräts den Wärmepumpenbetrieb bei niedrigen Au-
ßentemperaturen
- Außentemperatur < -2 °C, minimale Speichertemperatur
= 30 °C
- Außentemperatur < 12 °C, minimale Speichertemperatur
= 23 °C
Ohne Backup-Heater:
Das Speicherwasser muss durch einen externen Zuheizer
auf die erforderliche minimale Speichertemperatur aufge-
heizt werden.
Mit Backup-Heater (BUxx):
Bei einer Außentemperatur < 12 °C und einer Speicher-
temperatur < 35 °C wird automatisch der Backup-Heater
(BUxx) eingeschaltet, um das Speicherwasser auf mindes-
tens 35 °C aufzuheizen.
▪ Um den Aufheizvorgang mit Backup-Heater zu be-
schleunigen, vorübergehend die Parameter [Konfig. ex-
terne Wärmequelle] = „1" und Parameter [Ext. Leistung
Warmwasser] auf Maximalwert des Backup-Heaters
stellen [→ Hauptmenü → Einstellungen → Ext. Quelle].
▪ Im Menü [Benutzer] den Parameter [1x Warmwasser]
auswählen und einschalten. Nach erfolgter Aufheizung
den Parameter wieder ausschalten [→ Hauptmenü
→ Benutzer → 1x Laden].
5.1.3 Hydraulik entlüften
▪ Sicherstellen, dass die Kappe des Automatikentlüfters (Pos. A) of-
fen ist.

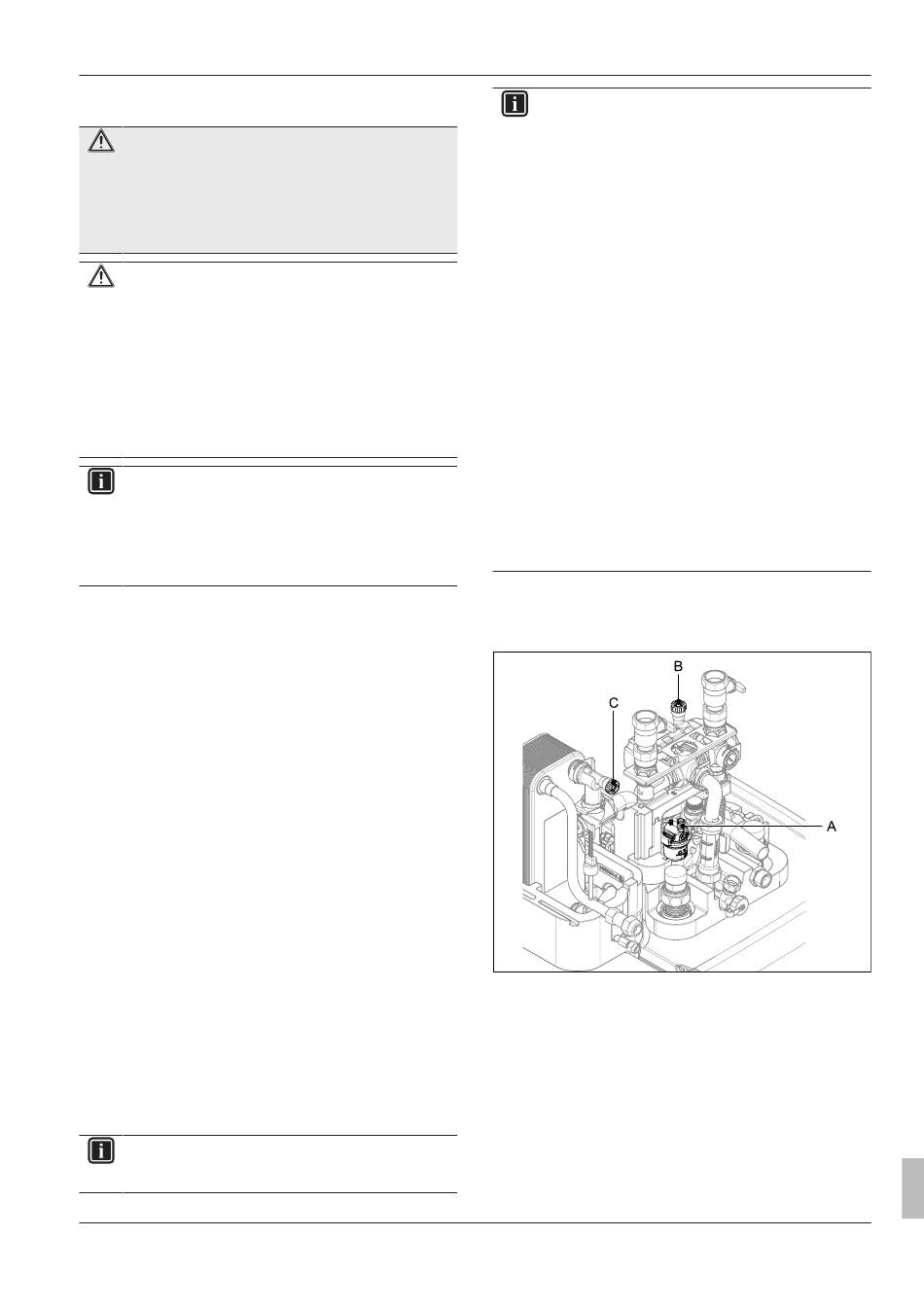

Bild 5-1 Automatikentlüfter
▪ Manuelles Entlüftungsventil (Pos. B) mit Schlauch versehen und
diesen vom Gerät wegführen. Ventil so lange öffnen, bis Wasser
austritt.
▪ Zweites manuelles Entlüftungsventil (Pos. C) mit Schlauch verse-
hen und so lange öffnen, bis Wasser austritt.
▪ Entlüftungsfunktion aktivieren (siehe Bedienungsanleitung RoCon
+ HP).
Durch Aktivieren der Entlüftungsfunktion startet die RoCon+ HP Re-
gelung ein fest definiertes Ablaufprogramm mit Start-Stopp-Betrieb
der integrierten Heizungsumwälzpumpe sowie verschiedenen Stel-
lungen, der in dem Innengerät integrierten 3-Wege-Umschaltventile.
5 Inbetriebnahme
Installations- und Wartungsanleitung
31
