4 Aufstellung und Installation
Pos. Bezeichnung
A Anschluss DB-Leitung (Solar-Vorlauf)
B Flowsensor (nicht Teil des DB-Anschlusskit, sondern bei
RPS4 enthalten)
C Durchflussbegrenzer (FlowGuard)
D
Anschluss Solar-Vorlauf
Tab. 4-5
4.5.4

Einbau P-Anschlusskit

Das optionale P-Anschlusskit für Biv-Gerätetypen ermöglicht besse-
re Zugänglichkeit zum Anschließen der Vorlauf- und Rücklaufleitung
einer Drucksolaranlage oder eines sonstigen externen Wärmeerzeu-
gers an den Speicherbehälter. Das Kit enthält zwei wärmegedämmte
Wellrohre, die mit einer Überwurfmutter an den Anschlüssen des
Speicherbehälters angeschlossen werden. Am anderen Ende der
Wellrohre befindet sich je ein Adapter für verschiedene Anschluss-
größen der Vor- und Rücklaufleitung.

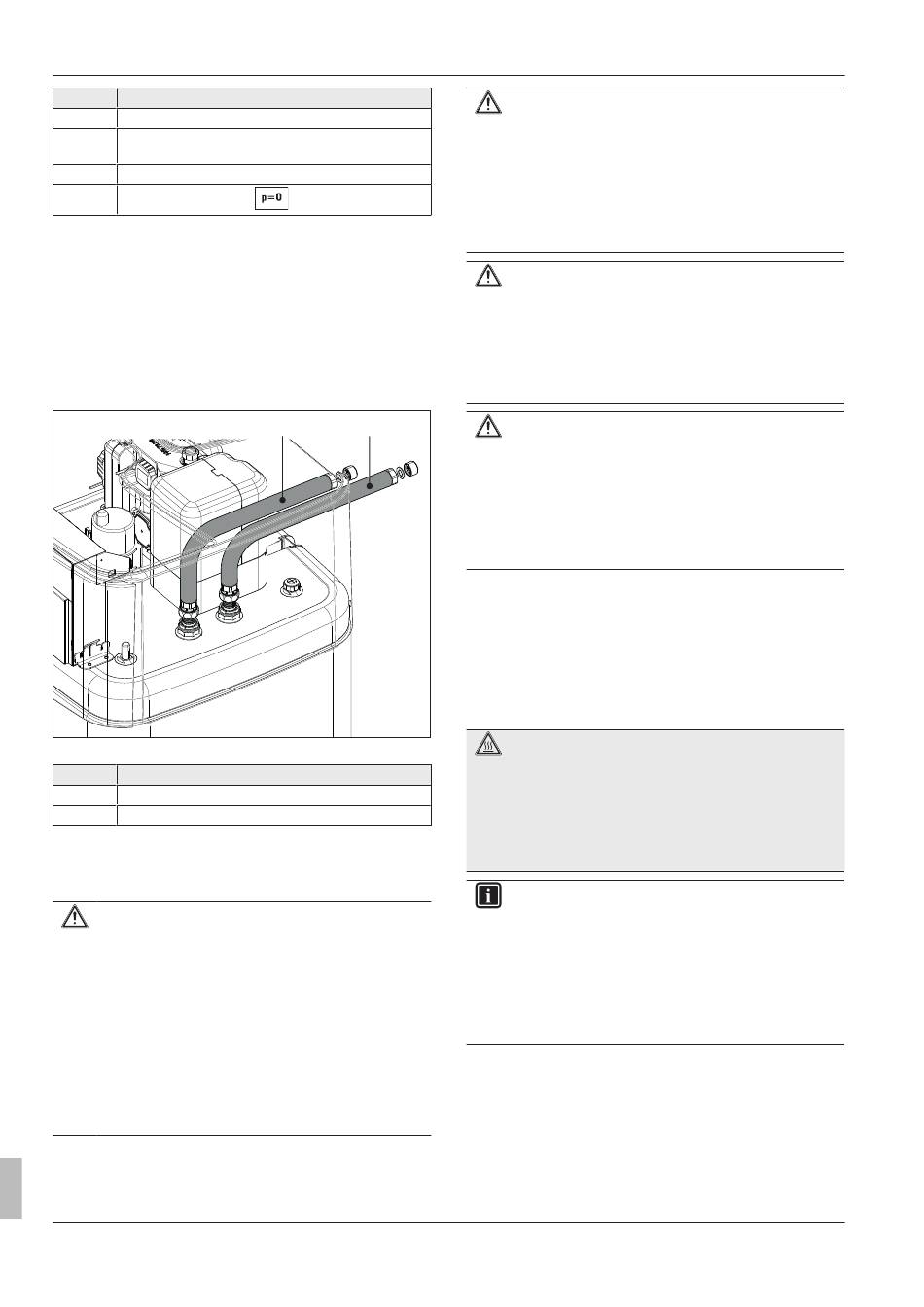

Bild 4-26 P-Anschlusskit für Biv-Gerätetypen
Pos. Bezeichnung
A Anschluss für Vorlauf (rot)
B Anschluss für Rücklauf (blau)
4.6

Wasseranschluss

Wichtige Hinweise
VORSICHT
Wird das Innengerät an ein Heizsystem angeschlossen, in
dem Rohrleitungen oder Heizkörper aus Stahl oder
nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt
sind, können Schlamm und Späne in den Warmwasser-
speicher gelangen und zu Verstopfungen, lokalen Über-
hitzungen oder Korrosionsschäden führen.
▪ Zuleitungen vor Befüllen des Geräts spülen.
▪ Wärmeverteilungsnetz spülen (bei bestehendem Heiz-
system).
▪ Schmutzfilter oder Schlammabscheider in den Hei-
zungsrücklauf einbauen (siehe Kap. Heizungsanlage
und sanitärseitiger Anschluss).
Installations- und Wartungsanleitung
20
am Speicherbehälter
B A
VORSICHT
Wird das Innengerät an eine Kaltwasserzuleitung ange-
schlossen, in der Rohrleitungen aus Stahl eingesetzt sind,
können Späne in den Edelstahl-Wellrohr-Wärmetauscher
gelangen und darin liegen bleiben. Dies führt zu Kontakt-
Korrosionsschäden und damit zur Undichtheit.
▪ Zuleitungen vor Befüllen des Wärmetauschers spülen.
▪ Schmutzfilter in den Kaltwasserzulauf einbauen (z. B.
SAS 1 oder SAS 2).
VORSICHT: NUR BIV
Wird am Wärmetauscher zur Drucksolar-Speicherladung
(siehe Kap. 4.1, Pos. 8 + 9) eine externes Heizgerät (z. B.
Holzkessel) angeschlossen, kann durch eine zu hohe Vor-
lauftemperatur an diesen Anschlüssen das Innengerät be-
schädigt oder zerstört werden.
▪ Die Vorlauftemperatur des externen Heizgeräts auf
max. 95 °C begrenzen.
VORSICHT
Eindringen von Luft ins Heizungswassernetz und eine
Qualität des Heizungswassers, die nicht den Anforderun-
gen gemäß Anforderungen an das Heizungswasser ent-
spricht, können zu Korrosion führen. Dabei entstehende
Korrosionsprodukte (Partikel) können Pumpen und Ventile
zusetzen und zu Funktionsstörungen führen.
▪ Geräte dürfen nicht mit diffusionsoffenen flexiblen Lei-
tungen angeschlossen werden.
▪ Für Trinkwasserleitungen die Bestimmungen der EN 806, der
DIN 1988, die darüber hinaus gültigen nationalen Regelwerke zur
Trinkwasserinstallation beachten.
▪ Damit auf eine Zirkulationsleitung verzichtet werden kann, das In-
nengerät nahe der Entnahmestelle installieren. Ist eine Zirkulati-
onsleitung zwingend erforderlich, dann ist sie entsprechend den
Schemadarstellungen in Kap. 6.1
4.6.1 Hydraulische Leitungen anschließen
GEFAHR: VERBRENNUNGSGEFAHR
Bei Warmwassertemperaturen über 65 °C besteht Verbrü-
hungsgefahr. Dies ist möglich bei Solarenergienutzung, bei
angeschlossenem externen Heizgerät, wenn der Legionel-
lenschutz aktiviert oder die Warmwasser-Solltemperatur
größer 65 °C eingestellt ist.
▪ Verbrühschutz (Warmwasser-Mischeinrichtung (z. B.
VTA32) einbauen.
INFORMATION
Das Innengerät ist mit einem Drucksensor ausgestattet.
Der Anlagendruck wird elektronisch überwacht und kann
bei eingeschaltetem Gerät angezeigt werden.
Trotzdem empfehlen wir, z. B. zwischen Innengerät und
Membranausdehnungsgefäß ein mechanisches Manome-
ter zu installieren.
▪ Manometer so montieren, dass es beim Befüllen gut
sichtbar ist.
1 Kaltwasseranschlussdruck prüfen (maximal 6 bar).
▪ Bei höheren Drücken in der Trinkwasserleitung ist ein Druck-
minderer einzubauen.
2 Hydraulikblock mit Schraubendreher fixieren.
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
zu installieren.
