Transport Und Anlieferung - Rotex Rhsx04P30D Installations- Und Wartungsanleitung

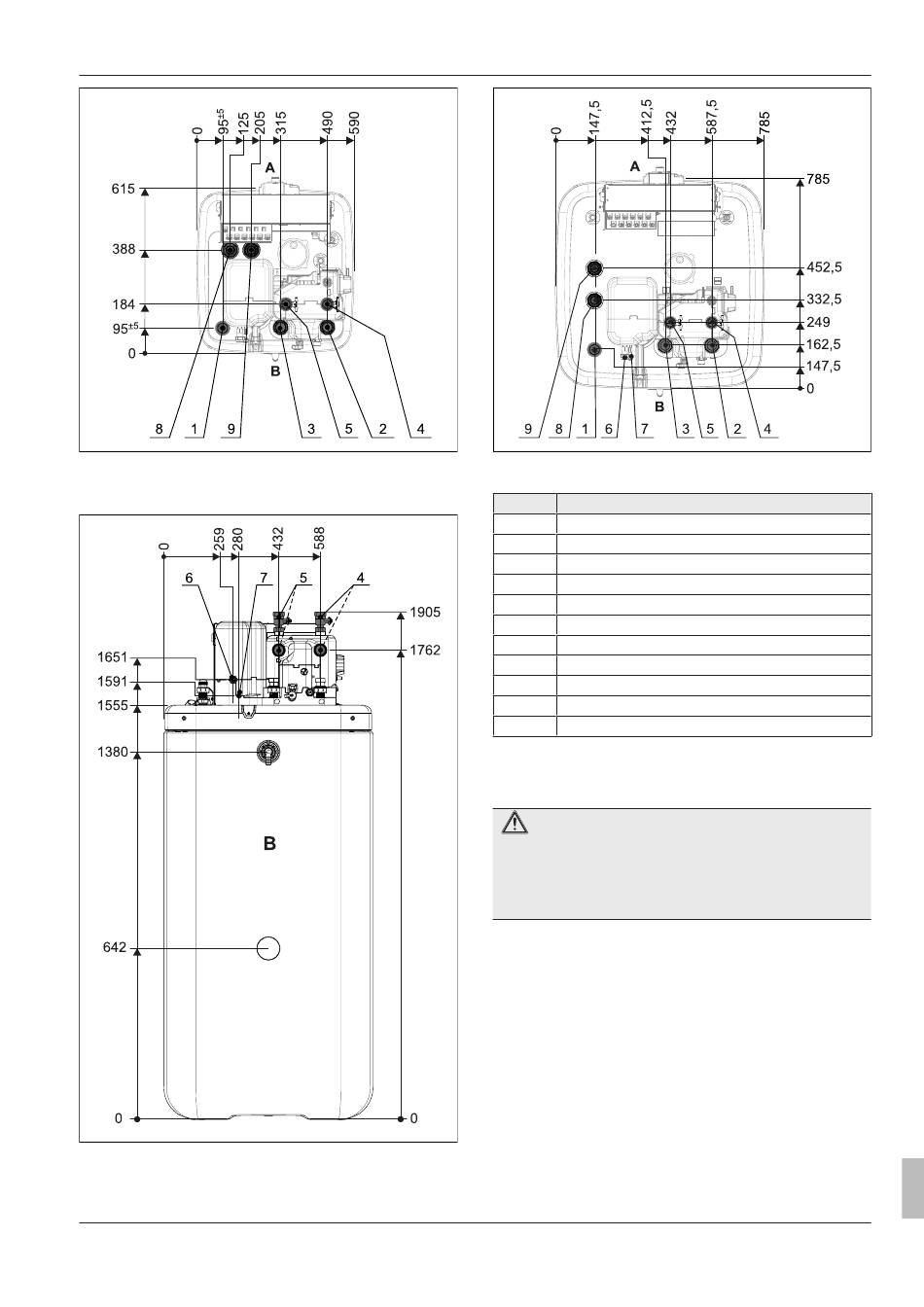

Bild 4-2 Abmessungen Geräteoberseite - Typ ...04P30D/...
08P30D
Abmessungen ...04P50D/...08P50D
Bild 4-3 Abmessungen Seitenansicht - Typ ...04P50D/...08P50D
ROTEX HPSU compact Ultra RHSX(B)-D
Wärmepumpe (Innengerät) mit integriertem Wärmespeicher
008.1444449_01 – 11/2018 – DE
4 Aufstellung und Installation
Bild 4-4 Abmessungen Geräteoberseite - Typ ...04P50D/...
08P50D
Pos. Bezeichnung
1 Solar – Vorlauf
2 Kaltwasser
3 Warmwasser
4 Heizung Vorlauf
5 Heizung Rücklauf
6 Anschluss Kältemittel Gasleitung
7 Anschluss Kältemittel Flüssigkeitsleitung
8 Biv – Vorlauf (nur Typ ...Biv)
9 Biv – Rücklauf (nur Typ ...Biv)
A Vorne
B Hinten
Tab. 4-1
4.2

Transport und Anlieferung

WARNUNG
Das Innengerät ist im unbefüllten Zustand kopflastig, es
kann beim Transport umkippen. Dadurch können Perso-
nen gefährdet oder das Gerät beschädigt werden.
▪ Das Innengerät sichern, vorsichtig befördern, Haltegriffe
nutzen.
Das Innengerät wird auf einer Palette angeliefert. Alle Flurförderzeu-
ge wie Hubwagen und Stapler sind für den Transport geeignet.
Lieferumfang
▪ Innengerät (vormontiert),
▪ Zubehörbeutel (siehe Bild 4-5),
▪ Dokumentenpaket.
Installations- und Wartungsanleitung
13
