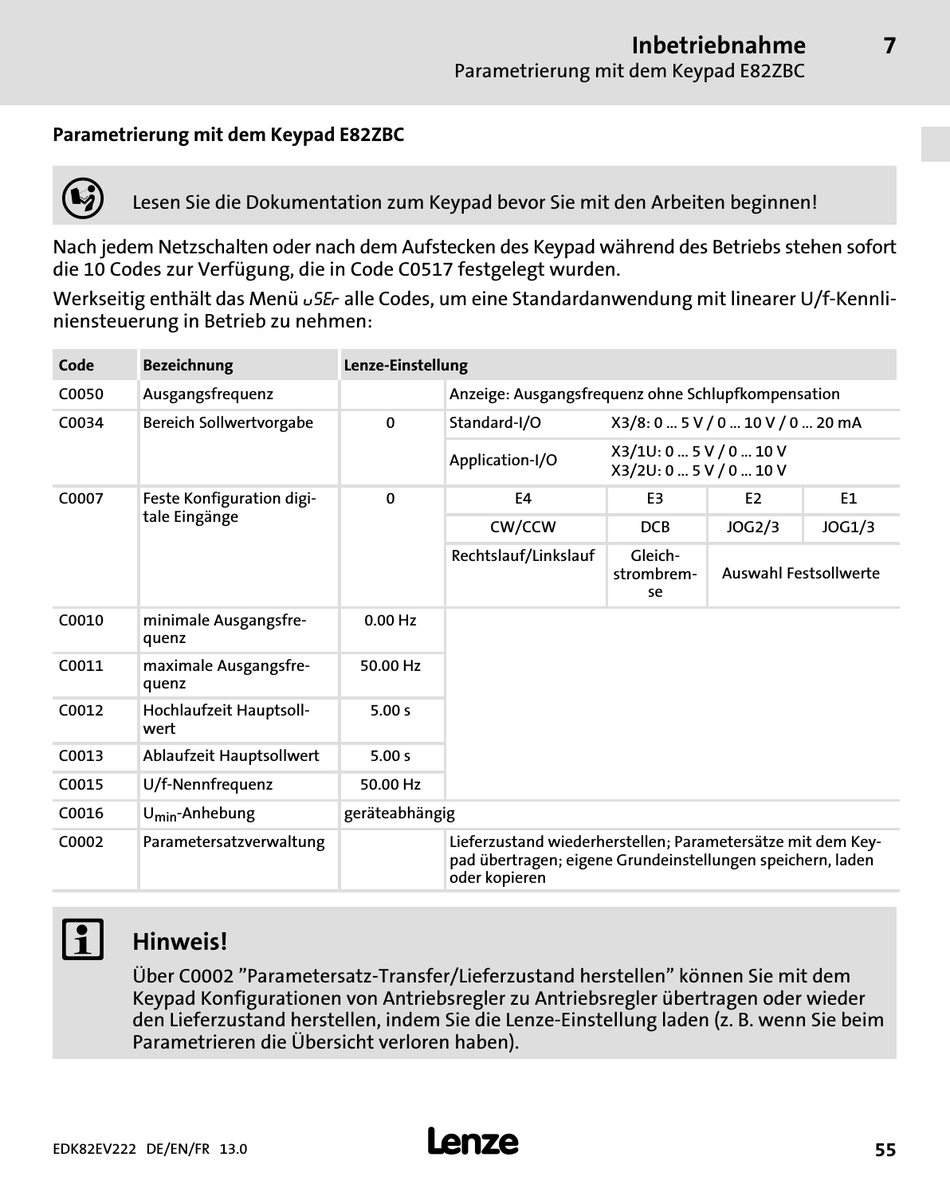

Parametrierung mit dem Keypad E82ZBC

,
Lesen Sie die Dokumentation zum Keypad bevor Sie mit den Arbeiten beginnen!
Nach jedem Netzschalten oder nach dem Aufstecken des Keypad während des Betriebs stehen sofort
die 10 Codes zur Verfügung, die in Code C0517 festgelegt wurden.
Werkseitig enthält das Menü user alle Codes, um eine Standardanwendung mit linearer U/f−Kennli-
niensteuerung in Betrieb zu nehmen:
Code Bezeichnung
C0050 Ausgangsfrequenz
C0034 Bereich Sollwertvorgabe
C0007 Feste Konfiguration digi-
tale Eingänge
C0010 minimale Ausgangsfre-
quenz
C0011 maximale Ausgangsfre-
quenz
C0012 Hochlaufzeit Hauptsoll-
wert
C0013 Ablaufzeit Hauptsollwert
C0015 U/f−Nennfrequenz
C0016 U −Anhebung
min
C0002 Parametersatzverwaltung
)
Hinweis!
Über C0002 "Parametersatz−Transfer/Lieferzustand herstellen" können Sie mit dem
Keypad Konfigurationen von Antriebsregler zu Antriebsregler übertragen oder wieder
den Lieferzustand herstellen, indem Sie die Lenze−Einstellung laden (z. B. wenn Sie beim
Parametrieren die Übersicht verloren haben).
EDK82EV222 DE/EN/FR 13.0
Parametrierung mit dem Keypad E82ZBC
Lenze−Einstellung
Anzeige: Ausgangsfrequenz ohne Schlupfkompensation
0 Standard−I/O
Application−I/O
0 E4
CW/CCW
Rechtslauf/Linkslauf
0.00 Hz
50.00 Hz
5.00 s
5.00 s
50.00 Hz
geräteabhängig
Lieferzustand wiederherstellen; Parametersätze mit dem Key-
pad übertragen; eigene Grundeinstellungen speichern, laden
oder kopieren
l
Inbetriebnahme
X3/8: 0 ... 5 V / 0 ... 10 V / 0 ... 20 mA
X3/1U: 0 ... 5 V / 0 ... 10 V
X3/2U: 0 ... 5 V / 0 ... 10 V
E3 E2
DCB JOG2/3
Gleich-
Auswahl Festsollwerte
strombrem-
se
7
E1
JOG1/3
