Encoche dans l'armoire électrique
8200 vector
E82DV152K2C
E82DV222K2C
E82DV152K4C
E82DV222k4C

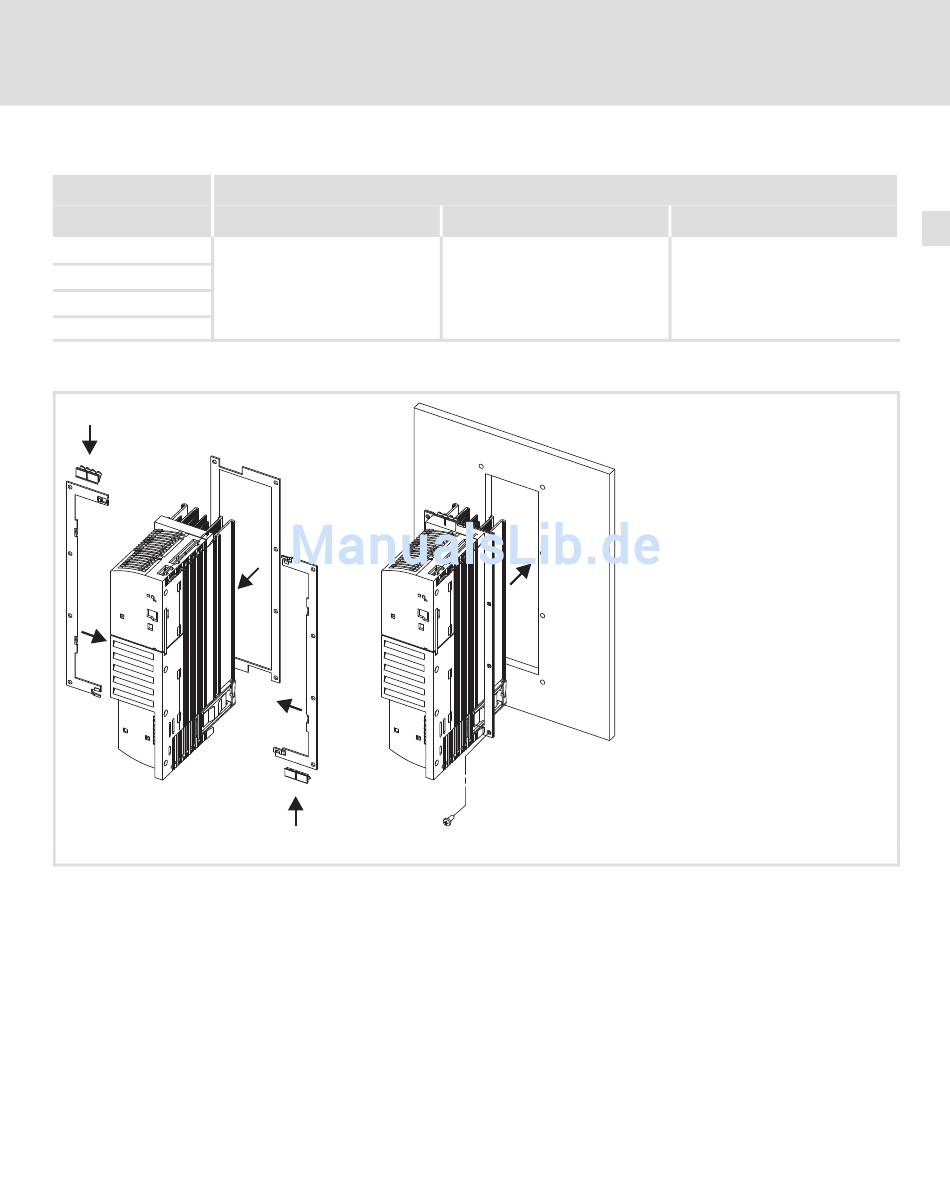

Montage
3.
1.
1. Faire glisser le cadre de fixation.
2. Poser le joint.
3. Placer correctement les brides de mise à la terre sur le cadre de fixation :
– Les ressorts de contact doivent être orientés vers la face arrière de l'armoire électrique.
– Les encoches du joint indiquent les positions correctes.
4. Insérer le 8200 vector dans l'encoche.
5. Fixer l'ensemble à l'aide de 8 vis M4x10.
– Couple de serrage : 1.7 Nm (15 lb−in)
EDK82EV222 DE/EN/FR 13.0
Montage avec séparation thermique (montage traversant)
a
1
61
2.
1.
3.
Installation mécanique
Cotes [mm]
b
1
221
4.
5.
l
4
Cadre de fixation
E82ZJ00x
E82DV_002
