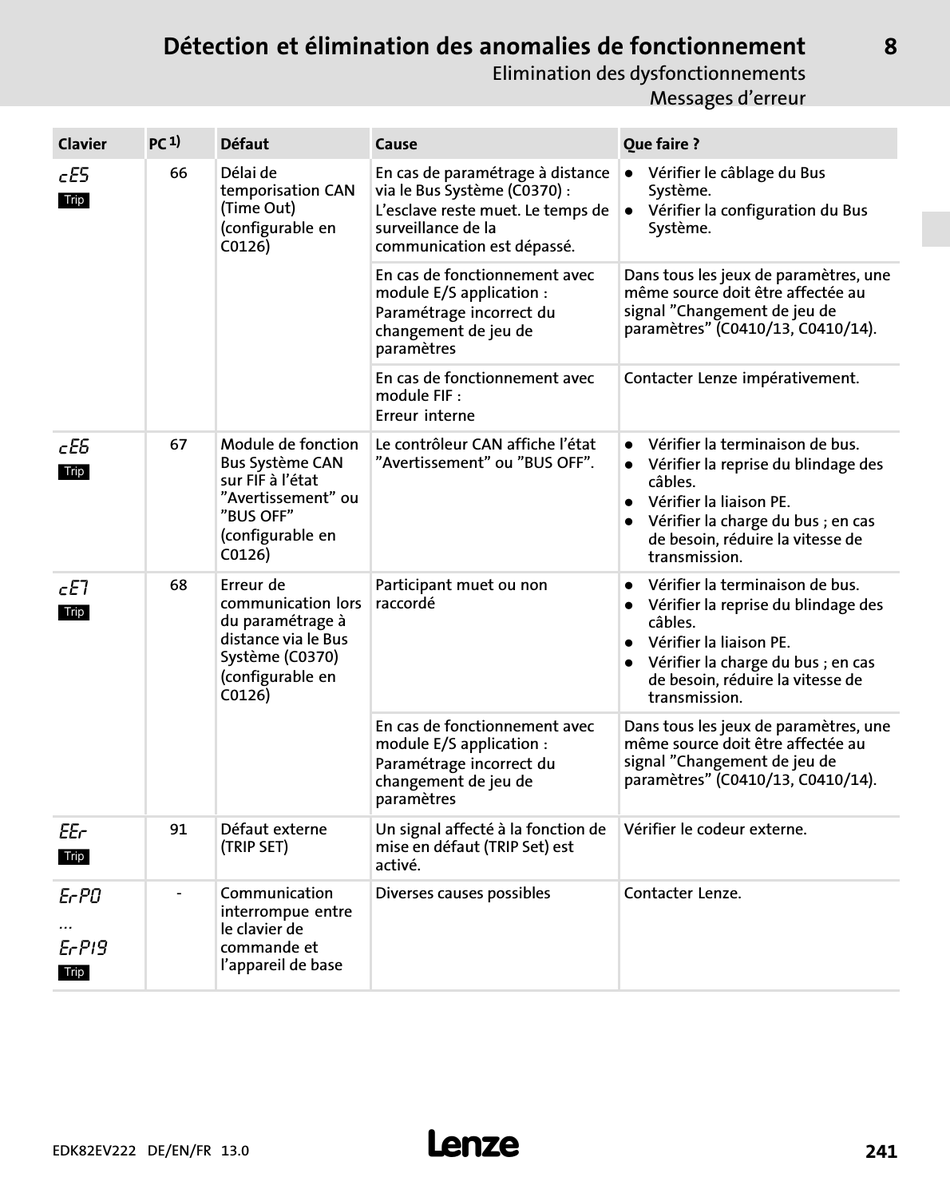

Détection et élimination des anomalies de fonctionnement
1)
Clavier PC Défaut
66 Délai de
ce5
temporisation CAN
a
(Time Out)
(configurable en
C0126)
67 Module de fonction
ce6
Bus Système CAN
a
sur FIF à l'état
"Avertissement" ou
"BUS OFF"
(configurable en
C0126)
68 Erreur de
ce7
communication lors
a
du paramétrage à
distance via le Bus
Système (C0370)
(configurable en
C0126)
91 Défaut externe
EEr
(TRIP SET)
a
− Communication
ErP0
interrompue entre
...
le clavier de
ErP19 commande et
l'appareil de base
a
EDK82EV222 DE/EN/FR 13.0
Elimination des dysfonctionnements
Cause
En cas de paramétrage à distance
via le Bus Système (C0370) :
L'esclave reste muet. Le temps de
surveillance de la
communication est dépassé.
En cas de fonctionnement avec
module E/S application :
Paramétrage incorrect du
changement de jeu de
paramètres
En cas de fonctionnement avec
module FIF :
Erreur interne
Le contrôleur CAN affiche l'état
"Avertissement" ou "BUS OFF".
Participant muet ou non
raccordé
En cas de fonctionnement avec
module E/S application :
Paramétrage incorrect du
changement de jeu de
paramètres
Un signal affecté à la fonction de
mise en défaut (TRIP Set) est
activé.
Diverses causes possibles
l
Messages d'erreur
Que faire ?
l Vérifier le câblage du Bus
Système.
l Vérifier la configuration du Bus
Système.
Dans tous les jeux de paramètres, une
même source doit être affectée au
signal "Changement de jeu de
paramètres" (C0410/13, C0410/14).
Contacter Lenze impérativement.
l Vérifier la terminaison de bus.
l Vérifier la reprise du blindage des
câbles.
l Vérifier la liaison PE.
l Vérifier la charge du bus ; en cas
de besoin, réduire la vitesse de
transmission.
l Vérifier la terminaison de bus.
l Vérifier la reprise du blindage des
câbles.
l Vérifier la liaison PE.
l Vérifier la charge du bus ; en cas
de besoin, réduire la vitesse de
transmission.
Dans tous les jeux de paramètres, une
même source doit être affectée au
signal "Changement de jeu de
paramètres" (C0410/13, C0410/14).
Vérifier le codeur externe.
Contacter Lenze.
