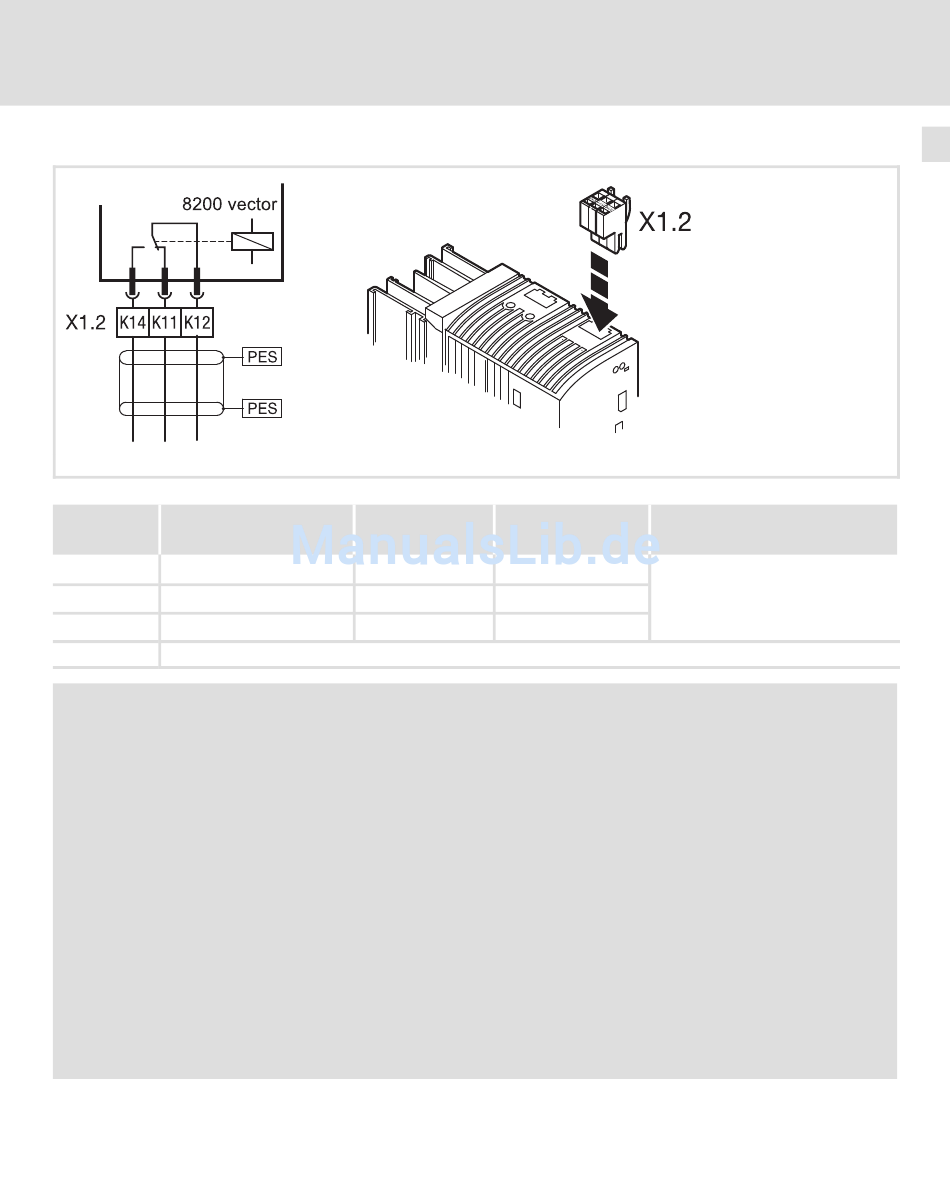

Anschluss Relaisausgang

Funktion
X1.2/K11 Relaisausgang Öffner
X1.2/K12 Relais−Mittelkontakt
X1.2/K14 Relaisausgang Schließer
PES HF−Schirmabschluss durch PE−Anbindung über Schirmschelle
)
Hinweis!
Schalten von Steuersignalen:
ƒ
Geschirmte Leitungen verwenden
–
HF−Schirmabschluss durch PE−Anbindung
–
Die Mindestbelastung für ein einwandfreies Durchschalten der Signale beträgt
–
12 V und 5 mA. Beide Werte müssen gleichzeitig überschritten werden.
Schalten von Netzpotenzialen:
ƒ
Ungeschirmte Leitungen sind ausreichend
–
Zum Schutz der Relaiskontakte ist bei induktiver oder kapazitiver Last eine
ƒ
entsprechende Schutzbeschaltung unbedingt notwendig!
Die Lebensdauer des Relais ist abhängig von der Art der Belastung (ohmsch, induktiv
ƒ
oder kapazitiv) und dem Wert der Schaltleistung.
Die ausgegebene Meldung können Sie in den Codestellen C0008 oder C0415/1
ƒ
ändern.
EDK82EV222 DE/EN/FR 13.0
Relaisstellung Meldung
(geschaltet) (Lenze−Einstellung)
geöffnet
geschlossen
l
Elektrische Installation
Anschluss Relaisausgang
Technische Daten
TRIP
AC 250 V/3 A
DC 24 V/2 A ... DC 240 V/0.16 A
TRIP
5
8200vec013
