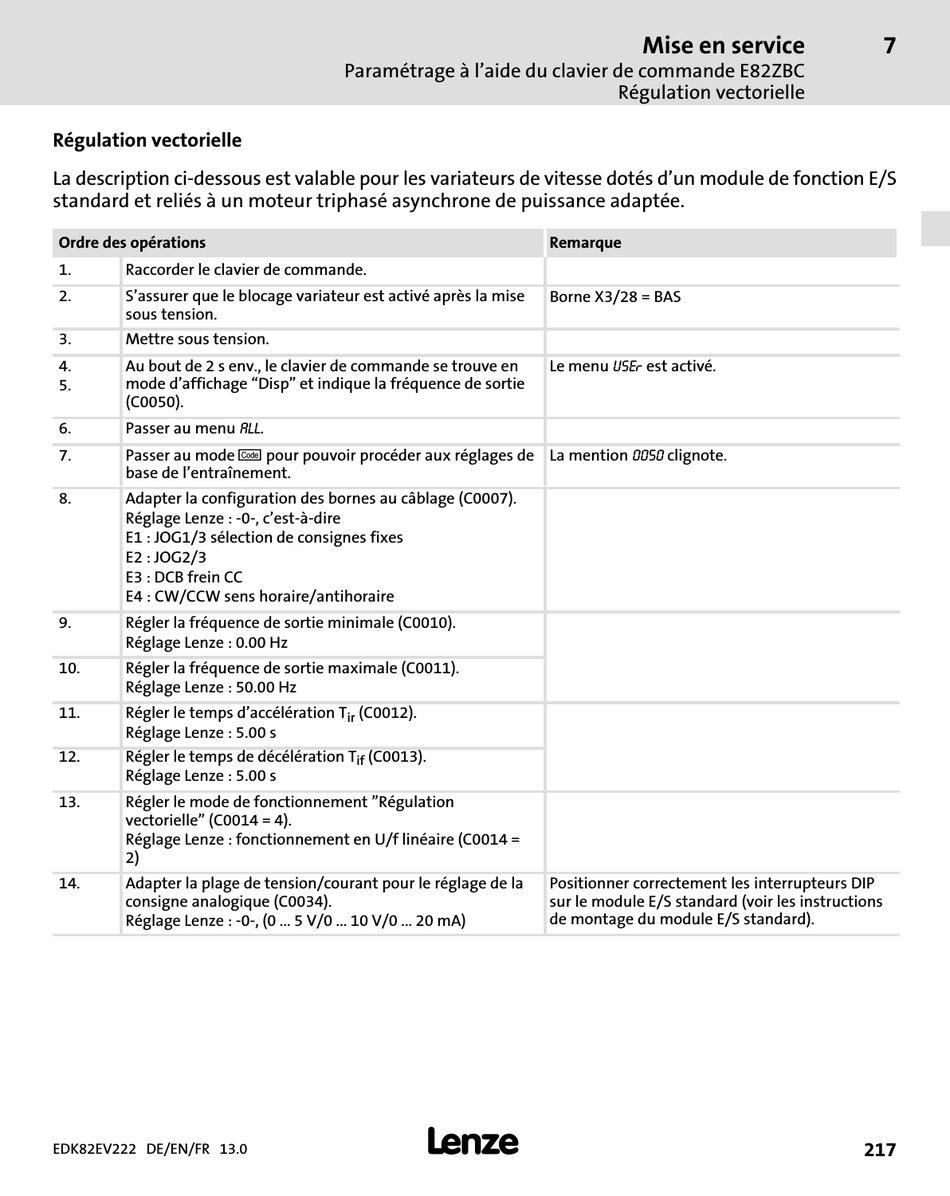

Régulation vectorielle
La description ci−dessous est valable pour les variateurs de vitesse dotés d'un module de fonction E/S
standard et reliés à un moteur triphasé asynchrone de puissance adaptée.
Ordre des opérations
1. Raccorder le clavier de commande.
2. S'assurer que le blocage variateur est activé après la mise
sous tension.
3. Mettre sous tension.
4. Au bout de 2 s env., le clavier de commande se trouve en
mode d'affichage Disp" et indique la fréquence de sortie
5.
(C0050).
6. Passer au menu ALL.
Passer au mode f pour pouvoir procéder aux réglages de
7.
base de l'entraînement.
8. Adapter la configuration des bornes au câblage (C0007).
Réglage Lenze : −0−, c'est−à−dire
E1 : JOG1/3 sélection de consignes fixes
E2 : JOG2/3
E3 : DCB frein CC
E4 : CW/CCW sens horaire/antihoraire
9. Régler la fréquence de sortie minimale (C0010).
Réglage Lenze : 0.00 Hz
10. Régler la fréquence de sortie maximale (C0011).
Réglage Lenze : 50.00 Hz
11. Régler le temps d'accélération T
Réglage Lenze : 5.00 s
12. Régler le temps de décélération T
Réglage Lenze : 5.00 s
13. Régler le mode de fonctionnement "Régulation
vectorielle" (C0014 = 4).
Réglage Lenze : fonctionnement en U/f linéaire (C0014 =
2)
14. Adapter la plage de tension/courant pour le réglage de la
consigne analogique (C0034).
Réglage Lenze : −0−, (0 ... 5 V/0 ... 10 V/0 ... 20 mA)
EDK82EV222 DE/EN/FR 13.0
Paramétrage à l'aide du clavier de commande E82ZBC
(C0012).
ir
(C0013).
if
l
Mise en service
Régulation vectorielle
Remarque
Borne X3/28 = BAS
Le menu USEr est activé.
La mention 0050 clignote.
Positionner correctement les interrupteurs DIP
sur le module E/S standard (voir les instructions
de montage du module E/S standard).
7
