6 Erweiterungen für die Automation
Module

Kommunikationsmodule montieren und demontieren

Kommunikationsmodule montieren und demontieren
)
Hinweis!
Kommunikationsmodule können durch eine interne oder externe Spannungsquelle
versorgt werden. Ein externe Spannungsquelle ist nur notwendig, wenn bei Abschalten
oder bei Ausfall eines Busteilnehmers die Kommunikation zu diesem Teilnehmer
aufrecht erhalten werden soll.

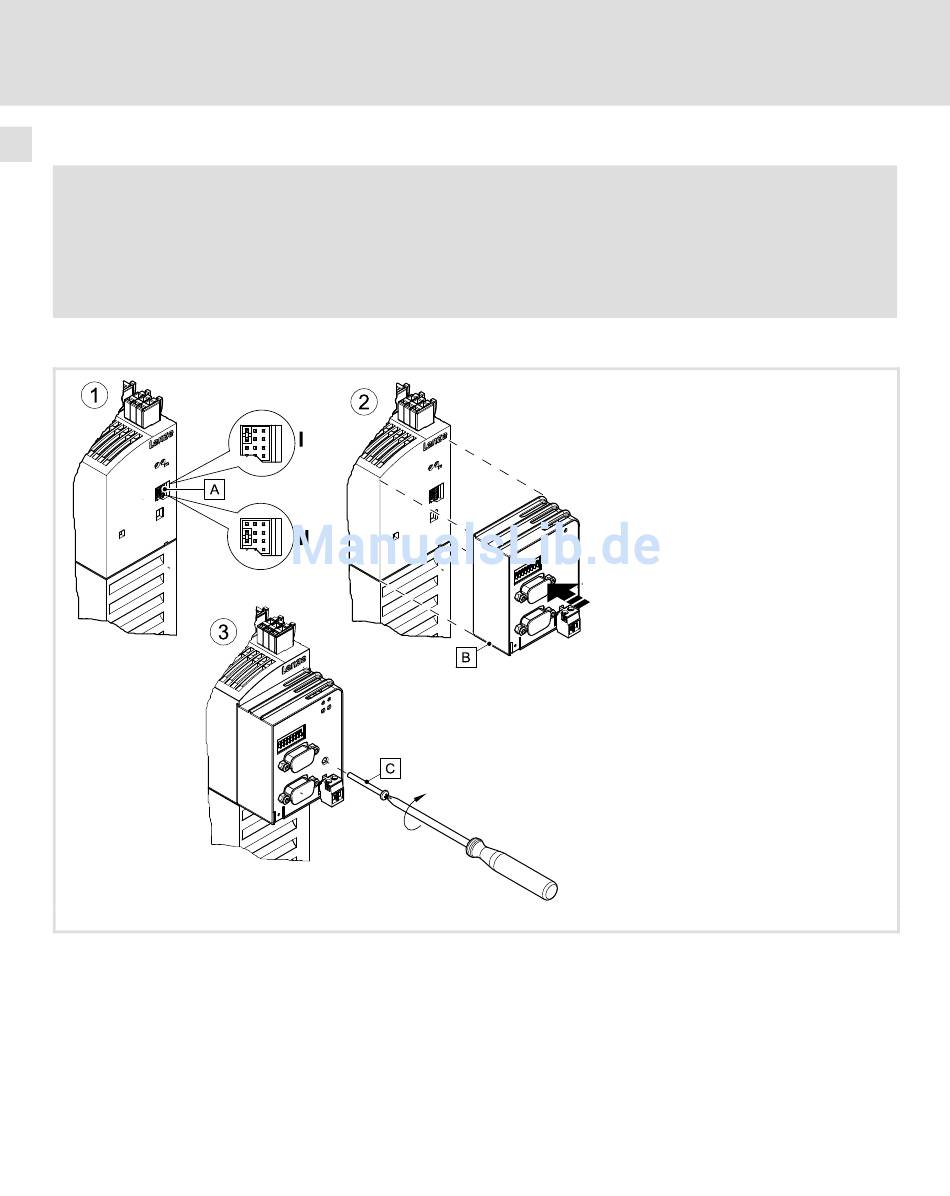

Montage
1. Stellen Sie die Art der Spannungsversorgung über den Jumper 0 ein.
– Position I: Spannungsversorgung extern (Lieferzustand; +24 V DC ±10%, max. 100 mA pro
Modul)
– Position II: Spannungsversorgung über die interne Spannungsquelle
2. Stecken Sie das Kommunikationsmodul 1 am Antriebsregler auf die Schnittstelle AIF.
3. Falls das Kommunikationsmodul mit einer Sicherungsschraube 2 versehen ist, verschrauben
Sie das Modul mit dem Antriebsregler.
52
l
8200vec606
EDK82EV222 DE/EN/FR 13.0
