Inhaltszusammenfassung für Lenze 8200 vector E82DV251K2B

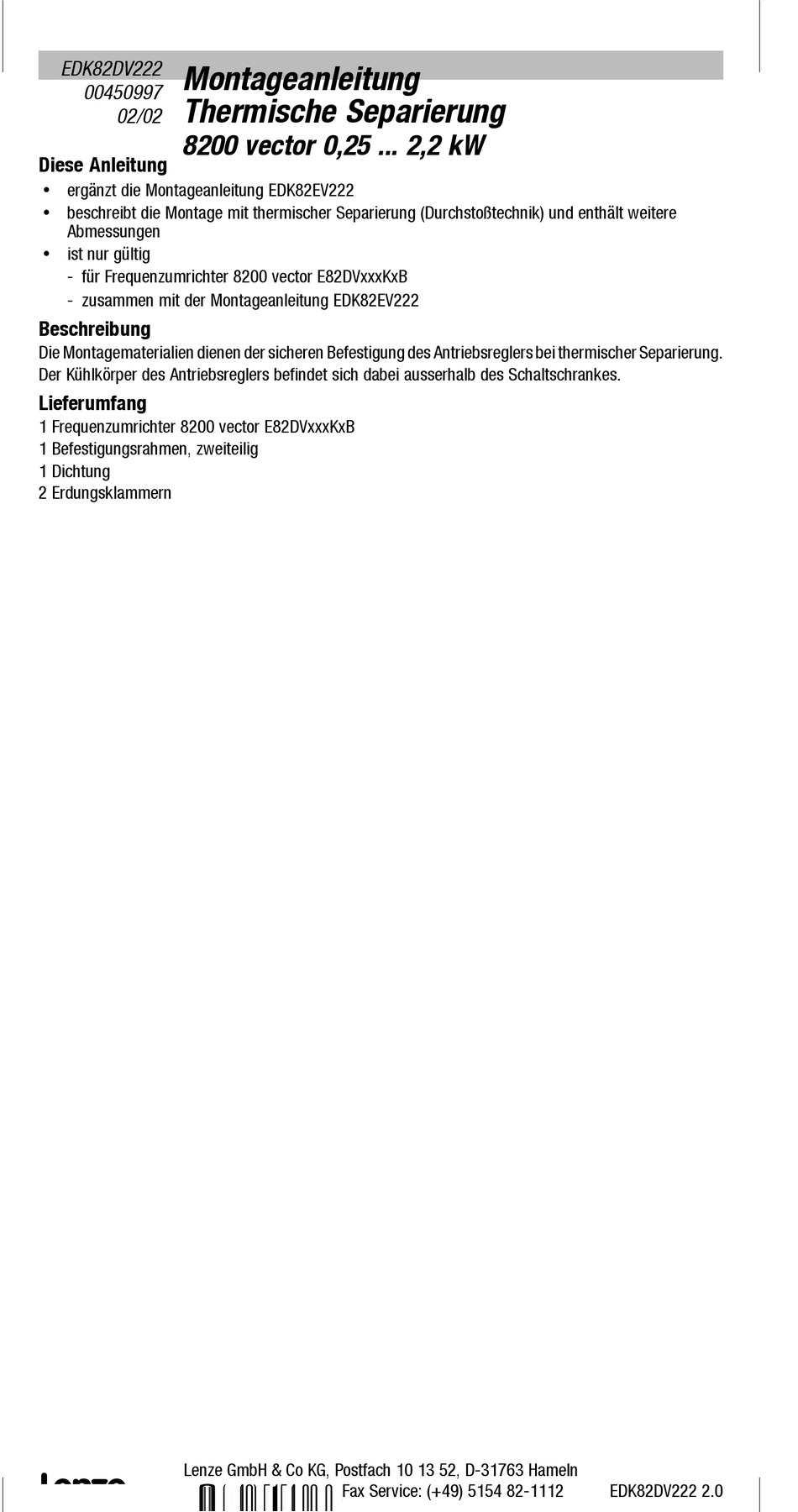

Seite 1
Der Kühlkörper des Antriebsreglers befindet sich dabei ausserhalb des Schaltschrankes. Lieferumfang 1 Frequenzumrichter 8200 vector E82DVxxxKxB 1 Befestigungsrahmen, zweiteilig 1 Dichtung 2 Erdungsklammern Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 EDK82DV222 2.0...
Seite 2
Show/Hide Bookmarks Montage 0,25 ... 0,75 kW Abmessungen Befestigungsrahmen Schraube M4x10 Dichtung Sechskantmutter M4 Schaltschrankrückwand Maße in mm 8200 vector E82DV251K2B E82DV371K2B E82DV551K2B 79 4 79,4 E82DV751K2B E82DV551K4B E82DV751K4B Ausschnitt im Schaltschrank Maße in mm 8200 vector E82DV251K2B E82DV371K2B E82DV551K2B E82DV751K2B E82DV551K4B E82DV751K4B...
Seite 3
Show/Hide Bookmarks Montage 0,25 ... 0,75 kW Arbeitsschritte E82DV_001 1. Befestigungsrahmen einschieben 2. Dichtung einlegen 3. Erdungsklammern seitenrichtig auf den Befestigungsrahmen schieben: - Die Kontaktfedern müssen zur Schaltschrankrückwand zeigen - Die Ausschnitte der Dichtung geben die Positionen vor 4. 8200 vector in Ausschnitt einschieben 5.
Seite 5
Show/Hide Bookmarks Montage 1,5 ... 2,2 kW Arbeitsschritte E82DV_002 1. Befestigungsrahmen einschieben 2. Dichtung einlegen 3. Erdungsklammern seitenrichtig auf den Befestigungsrahmen schieben: - Die Kontaktfedern müssen zur Schaltschrankrückwand zeigen - Die Ausschnitte der Dichtung geben die Positionen vor 4. 8200 vector in Ausschnitt einschieben 5.
Items supplied 1 frequency inverter 8200 vector E82DVxxxKxB 1 frame, consisting of two parts 1 seal 2 grounding clamps Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 EDK82DV222 2.0...
Seite 8
Show/Hide Bookmarks Mounting 0.25 ... 0.75 kW Dimensions Frame Screw M4x10 Seal Hex nut M4 Control cabinet rear panel Dimensions in 8200 vector E82DV251K2B E82DV371K2B E82DV551K2B 79 4 79.4 E82DV751K2B E82DV551K4B E82DV751K4B Cut-out in control cabinet Dimensions in 8200 vector E82DV251K2B E82DV371K2B E82DV551K2B...
Seite 9
Show/Hide Bookmarks Mounting 0.25 ... 0.75 kW Steps E82DV_001 6. Push in frame 7. Insert seal 8. Push grounding clamps in the correct position onto the frame: - The contact springs must be directed to the control cabinet real panel - The seal cut-outs indicate the positions 9.
Seite 10
Show/Hide Bookmarks Mounting 1.5 ... 2.2 kW Dimensions Frame Screw M4x10 Seal Hex nut M4 Control cabinet rear panel Dimensions in 8200 vector E82DV152K2B E82DV222K2B 79 4 244 5 79.4 244.5 74 5 74.5 E82DV152K4B E82DV222K4B Cut-out in control cabinet [mm] [mm] E82DV152K2B...
Seite 11
Show/Hide Bookmarks Mounting 1.5 ... 2.2 kW Steps E82DV_002 1. Push in frame 2. Insert seal 3. Push grounding clamps in the correct position onto the frame: - The contact springs must be directed to the control cabinet real panel - The seal cut-outs indicate the positions 4.
1 convertisseur de fréquence 8200 vector E82DVxxxKxB 1 cadre de fixation en deux parties 1 joint 2 contacts de mise à la terre Lenze GmbH & Co KG, Postfach 10 13 52, D-31763 Hameln ( (+49) 5154 82-0, Fax Service: (+49) 5154 82-1112 EDK82DV222 2.0...
Seite 14
Show/Hide Bookmarks Montage 0,25 ... 0,75 kW Encombrements Cadre de fixation Vis M4x10 Joint Ecrou hexagonal M4 Face arrière de l’armoire électrique Encombrements en mm 8200 vector E82DV251K2B E82DV371K2B E82DV551K2B 79 4 79,4 E82DV751K2B E82DV551K4B E82DV751K4B Découpe dans l’armoire électrique Encombrements en mm 8200 vector...
Seite 15
Show/Hide Bookmarks Montage 0,25 ... 0,75 kW Ordre d’opérations E82DV_001 6. Introduire le cadre de fixation. 7. Positionner le joint. 8. Positionner les contacts de mise à la terre du bon côté sur le cadre de fixation : - Les ressorts de contact doivent être dirigés vers la face arrière de l’armoire électrique. - Les positions sont indiquées par les encoches du joint.
Seite 16
Show/Hide Bookmarks Montage 1,5 ... 2,2 kW Encombrements Cadre de fixation Vis M4x10 Joint Ecrou hexagonal M4 Face arrière de l’armoire électrique Encombrements en mm 8200 vector E82DV152K2B E82DV222K2B 79 4 244 5 79,4 244,5 74 5 74,5 E82DV152K4B E82DV222K4B Découpe dans l’armoire électrique [mm] [mm]...
Seite 17
Show/Hide Bookmarks Montage 1,5 ... 2,2 kW Ordre d’opérations E82DV_002 1. Introduire le cadre de fixation. 2. Positionner le joint. 3. Positionner les contacts de mise à la terre du bon côté sur le cadre de fixation : - Les ressorts de contact doivent être dirigés vers la face arrière de l’armoire électrique. - Les positions sont indiquées par les encoches du joint.
