Beeinflussung des Motordrehmomentes
Einstellung der zweiten Strombegrenzung (Pr. 48, Pr. 49, Pr. 114, Pr. 115)
Eine Umschaltung der Stromgrenzen über ein externes Schaltsignal ist möglich. Setzen Sie Pa-
rameter 49 auf „9999", um die Stromgrenze in Parameter 48 durch Einschalten des RT-Signals
zu aktivieren.
Pr. 22
Pr. 48
Die Stromgrenze in Parameter 48 (Parameter 115) kann in einem Bereich von 0 Hz bis zu der
in Parameter 49 (Parameter 115) gesetzten Frequenz eingestellt werden. Während der Be-
schleunigung ist jedoch die in Parameter 22 eingestellte Stromgrenze wirksam.
Die Funktion kann in Verbindung mit einem Kontaktstopp o.Ä. verwendet werden, um das Dreh-
moment in der Bremsphase (Stoppmoment) durch eine Verringerung des Werts in Parameter
48 (Parameter 114) herabzusetzen.
Parameter 114 und 115 werden durch Einschalten des X9-Signals aktiviert. Setzen Sie einen
der Parameter 178 bis 189 auf „9", um einer Klemme die Funktion X9 zuzuweisen.
Pr 49
0 (Werkseinstellung)
0,01 Hz–400 Hz
9999
Tab. 6-30: Einstellungen von Parameter 49
Die kleinere Einstellung der Parameter 22 und 48 hat die höhere Priorität.
Ist Parameter 868 auf „4" (Einstellung der Stromgrenze über Analogsignal) eingestellt, wird
die Stromgrenze beim Einschalten des RT-Signals vom analogen Eingang (Klemme 1) auf
die zweite Stromgrenze in Parameter 48 umgeschaltet. (Die Einstellung der zweiten Strom-
grenze über einen analogen Eingang ist nicht möglich.)
6 - 160
[%]
Abbremsung / konst. Geschwindigkeit
Pr. 49
Ausgangsfrequenz
Pr. 115 Funktion
Zweite (dritte) Stromgrenze nicht aktiviert
In Abhängigkeit der Frequenz wird die zweite (dritte) Stromgrenze aktiviert
Die zweite (dritte) Stromgrenze ist in Abhängigkeit vom RT-Signal aktiviert.
Einstellung
nicht RT-Signal EIN ... Stromgrenze Parameter 48
möglich
RT-Signal AUS ... Stromgrenze Parameter 22

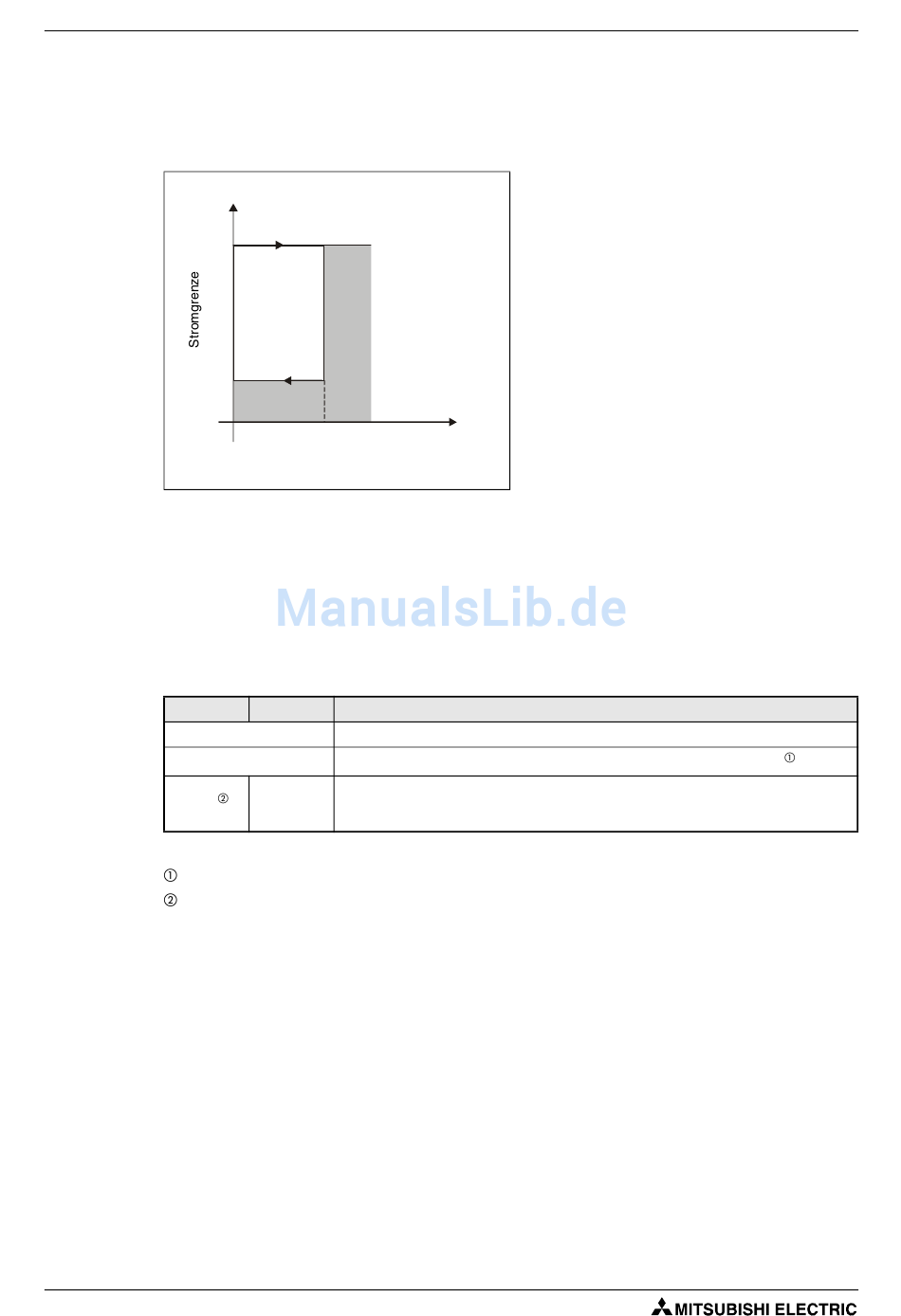

Abb. 6-52:
Beispiel zur Einstellung der zweiten
Stromgrenze
[%]
Parameter
I000022C
