Schnittstellen, Anzeigen und Bedienelemente
4.1.6
Serielle-Schnittstelle
OSM/ESM verfügen über eine RS232-Schnittstelle, die für Firmware-Updates ver-
wendet wird.

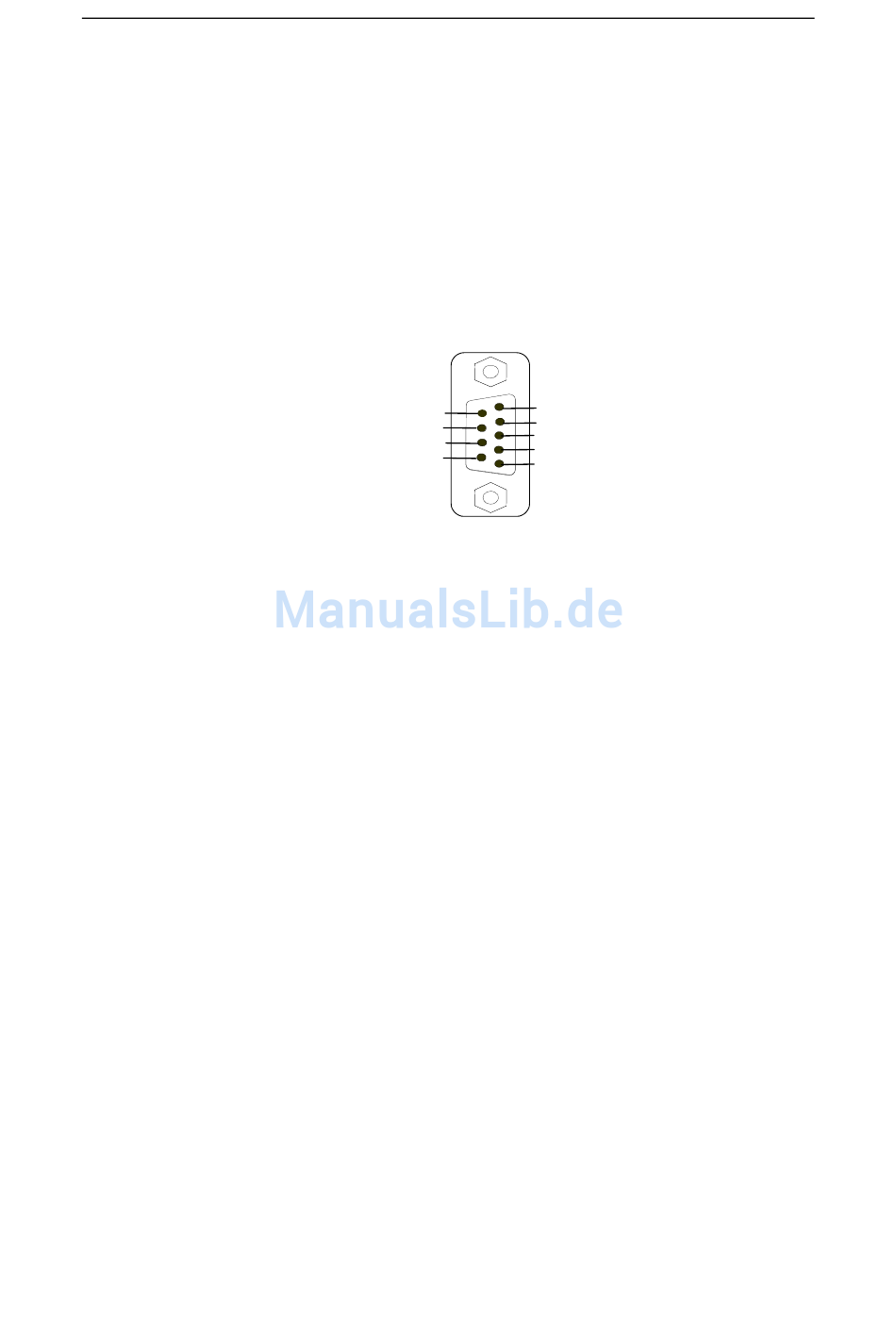

Bild 21: Pinbelegung
38
DSR Pin 6
Pin 1
RTS Pin 7
Pin 2 RD
Pin 3 TD
CTS Pin 8
Pin 4 DTR
Pin 9
Pin 5 SG
Industrial Ethernet OSM/ESM
C79000-Z8900-C068-04
