Errichtungsrichtlinien für vernetzte Automatisierungsanlagen in Gebäuden

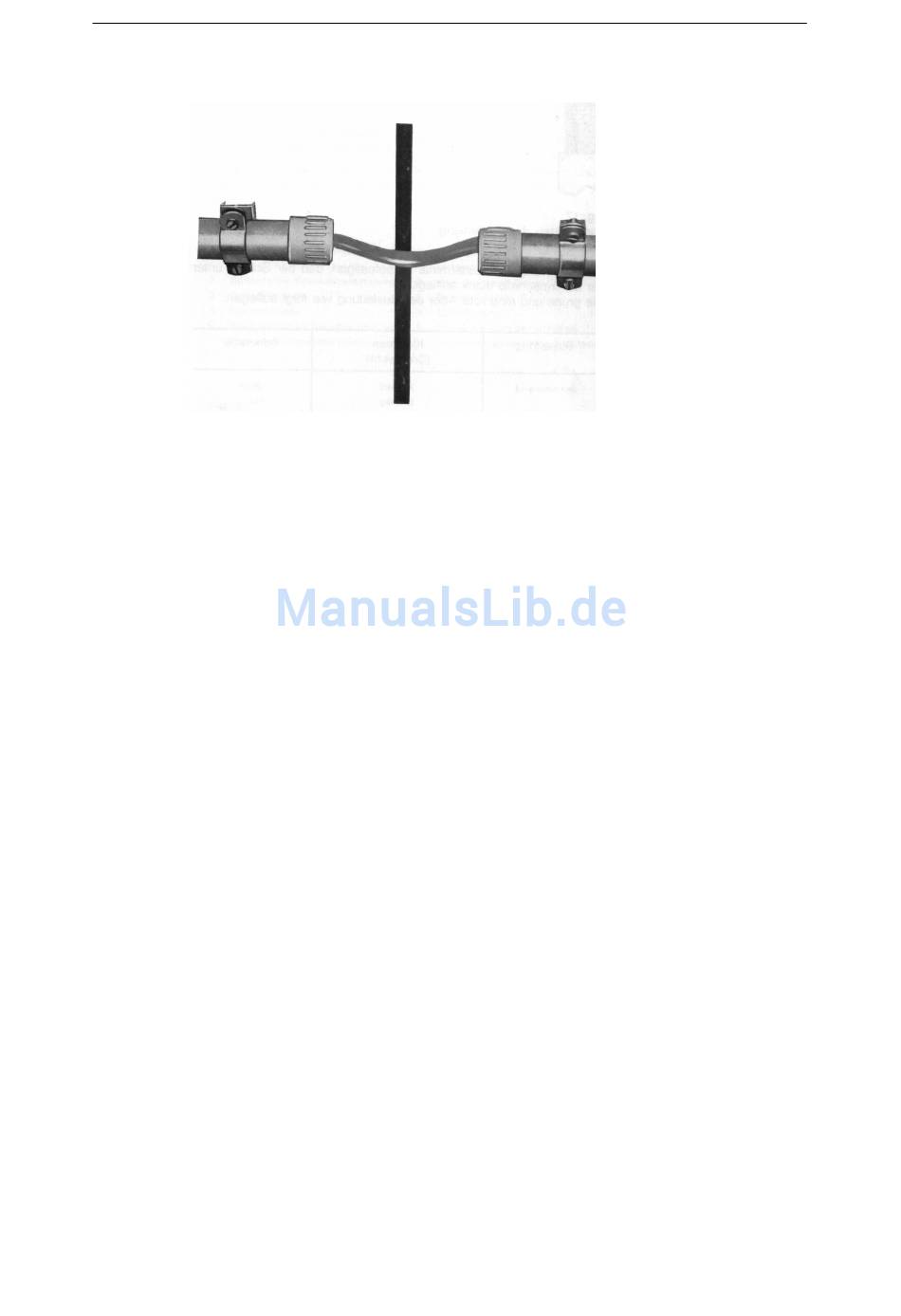

Bild 7-6
Unterbrechung des Schutzrohres an einer Dehnfuge
redundante Busleitungen
Besondere Anforderungen werden an die Verlegung redundanter Busleitungen ge-
stellt. Redundante Leitungen sollten prinzipiell auf getrennten Trassen verlegt wer-
den, um eine gleichzeitige Beschädigung durch dasselbe Ereignis auszuschließen.
Busleitungen separat verlegen
Um unbeabsichtigte Beschädigungen der Busleitungen zu vermeiden, sollten sie
deutlich sichtbar und getrennt von allen anderen Leitungen und Kabeln verlegt wer-
den. In Verbindung mit Maßnahmen zur Verbesserung der EMV-Eigenschaften
empfiehlt sich oftmals eine Verlegung der Busleitungen in einem eigenen Kabelka-
nal oder in metallisch leitenden Rohren. Durch eine derartige Maßnahme wird zu-
sätzlich auch die Lokalisierung einer fehlerhaften Leitung erleichtert.
7-24
SIMATIC NET Twisted Pair- und Fiber Optic Netze
