3.4.2 ESM–Linienstruktur

100 MBit/s Switched LAN in Linienstruktur

Die Industrial Ethernet ESMs ermöglichen den Aufbau von 100 MBit/s switched
LAN in Linienstruktur. Zwischen 2 ESMs darf dabei maximal eine Strecke von
100 m liegen. Die Kaskadierung zu einer Linie kann über beliebige TP–Ports erfol-
gen. Es dürfen bis zu 50 ESMs kaskadiert werden.
PC
3
ESM
2 ITP XP Standard Cable 9/9
3 TP Cord 9/RJ45
4 ITP Standard Cable 9/15

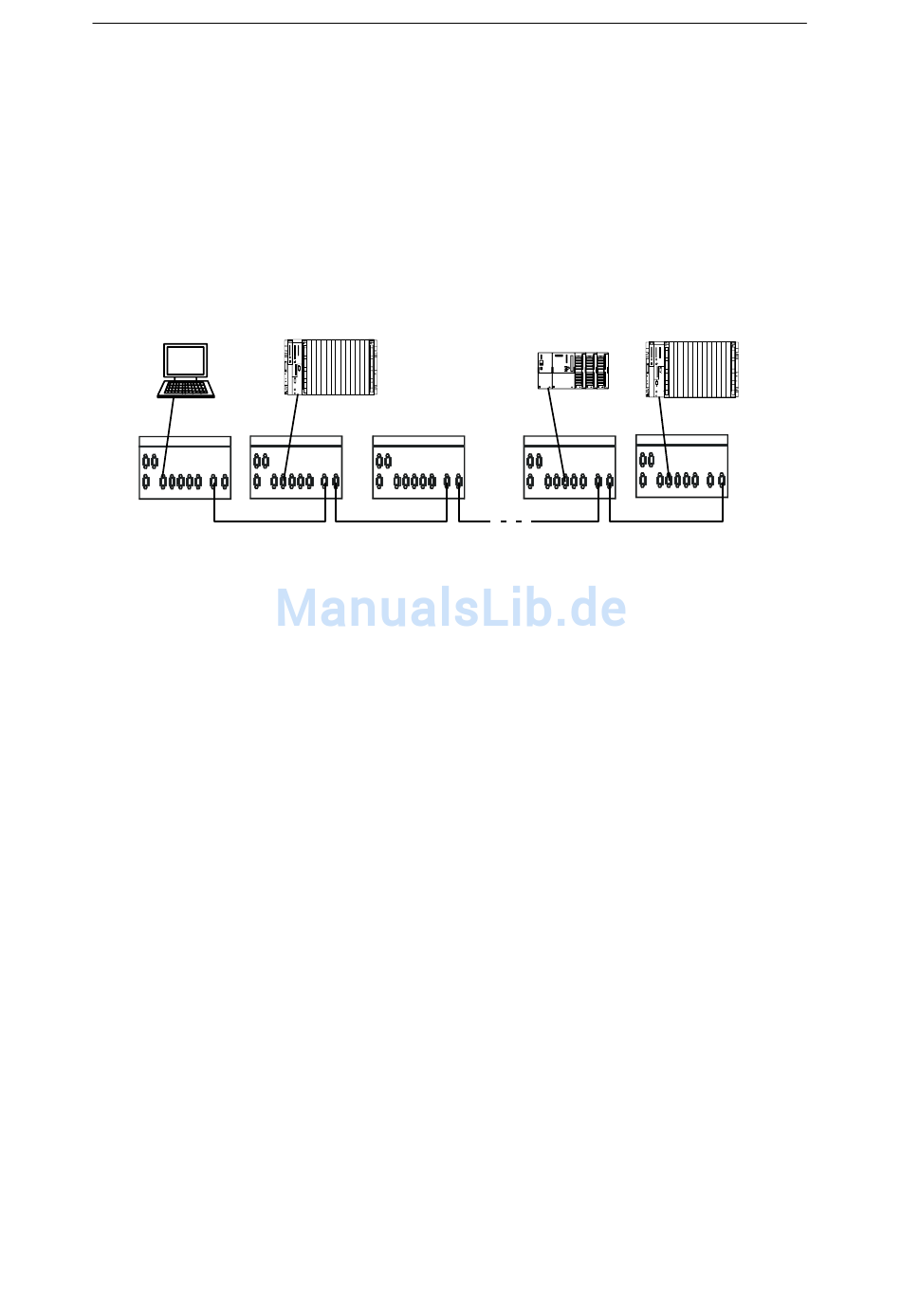

Bild 3-8 Bus mit ESMs
3.4.3

Redundante Ringstruktur mit ESM

Redundanter elektrischer Ring
Mit Hilfe eines als Redundanzmanager (RM) arbeitenden ESM können die beiden
Enden einer elektrischen Linie aus ESM zu einem redundanten elektrischen Ring
geschlossen werden. Die ESM werden dazu mittels Port 7 und 8 miteinander ver-
bunden. Der RM überwacht die an ihn angeschlossene Linie von ESM, schließt bei
einer Unterbrechung dieser Linie und stellt dadurch wieder eine funktionierende
Linienkonfiguration her.
Maximal 50 ESM sind in einem elektrischen Ring zulässig. Hierbei wird eine Re-
konfigurationszeit von weniger als 0,3 s erreicht. Der RM–Mode wird am ESM mit
einem DIP–Schalter aktiviert.
Die maximale Twisted Pair–Leitungslänge zwischen zwei ESMs beträgt 100 m.
Daraus ergibt sich für den gesamten elektrischen Ring aus 50 ESMs ein Umfang
von maximal 5 km.
