4.2.2 LED-Anzeige „Power"
Der Anzeigemodus der LED-Anzeige „Power" wird durch kurzzeitiges Bedienen des
Tasters "Select/Set" an der Frontplatte des OSM/ESM umgeschaltet. Der jeweils
gültige Anzeigmodus wird durch die beiden Display Mode LEDs am OSM/ESM an-
gezeigt.
Die LED-Anzeige "Power" hat abhängig vom Zustand der beiden Display LEDs die
folgenden beiden Anzeigenmodi:
Status der Versorgungsspannungen
Bei den folgenden Zuständen der Display
Mode-LEDs zeigen die Power LEDs den
aktuellen Zustand der beiden Versor-
gungsspannungen des OSM/ESM an:
Display Mode
LED aus
LED aus
LED an
Meldemaske (Fault Mask)
Display Mode
LED an
Der Taster „Select/Set" an der Frontplatte des OSM/ESM schaltet den Anzeigemo-
dus der Display-LEDs weiter. Mit ihm kann zusätzlich ein neuer Zustand der Mel-
demaske (Fault Mask) programmiert werden (siehe 4.2.4.2)
Industrial Ethernet OSM/ESM
C79000-Z8900-C068-04

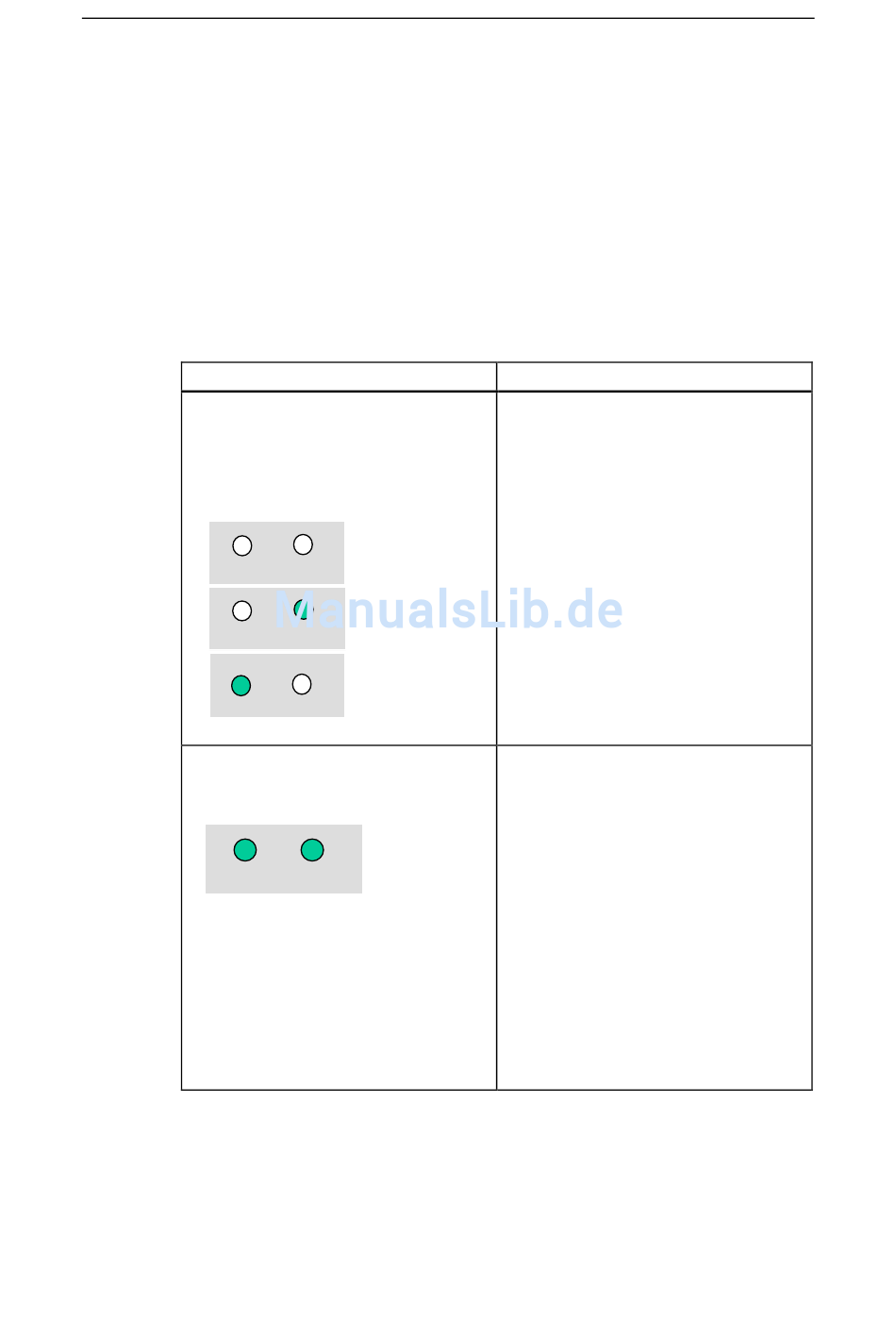

Anzeigemodus
LED aus
LED an
LED aus
LED an
Schnittstellen, Anzeigen und Bedienelemente
Bedeutung
Power LED L1 bzw. L2
- leuchtet grün, d.h. die Versorgungs-
spannung 1 bzw. 2 (Line 1 bzw. Line 2)
liegt an.
leuchtet nicht, d.h. Versorgungsspan-
-
nung 1 bzw. 2 (Line 1 bzw. Line 2) ist
kleiner als 14 V.
Die Meldemaske (Fault Mask) zeigt mit den
Line 1 bzw. 2 LEDs an, ob die Versor-
gungsspannungen mit dem Meldekontakt
überwacht werden.
L1 bzw. L2 LED
- leuchtet grün, d.h. die entsprechende
Versorgungsspannung (Line 1 bzw. Line
2) wird überwacht . Fällt die Versor-
gungsspannung unter 14 V, dann
spricht der Meldekontakt an.
- leuchtet nicht, d.h. die entsprechende
Versorgungsspannung (Line 1 bzw. Line
2) wird nicht überwacht. Ein Abfall der
Versorgungsspannung unter 14 V führt
nicht zum Auslösen des Meldekontaktes.
Die Meldemaske kann mit dem Taster an
der Frontplatte des OSM/ESM neu gesetzt
werden (siehe 4.2.4.2)
