Seitenansicht des OSM

Abschwenken/
Aushängen des OSM
Bild 9-4
9–poliger Sub–D–Stecker für Selbstmontage an
ITP Standard Leitung
Konfektionierte Leitungen
ITP Standard Cable 9/x
ITP XP Standard Cable 9/x
Konfektionierte Leitungen
TP Cord 9/x (waagerechter Kabelabgang)
ITP Cord 9/x (waagerechter Kabelabgang)
TP Cord 9–45/x (45° Kabelabgang)
TP XP Cord 9–45/x (45° Kabelabgang)
1) für TP Port und Standby–Sync–Port
SIMATIC NET Twisted Pair- und Fiber Optic Netze
C79000–G8900–C125–02
68

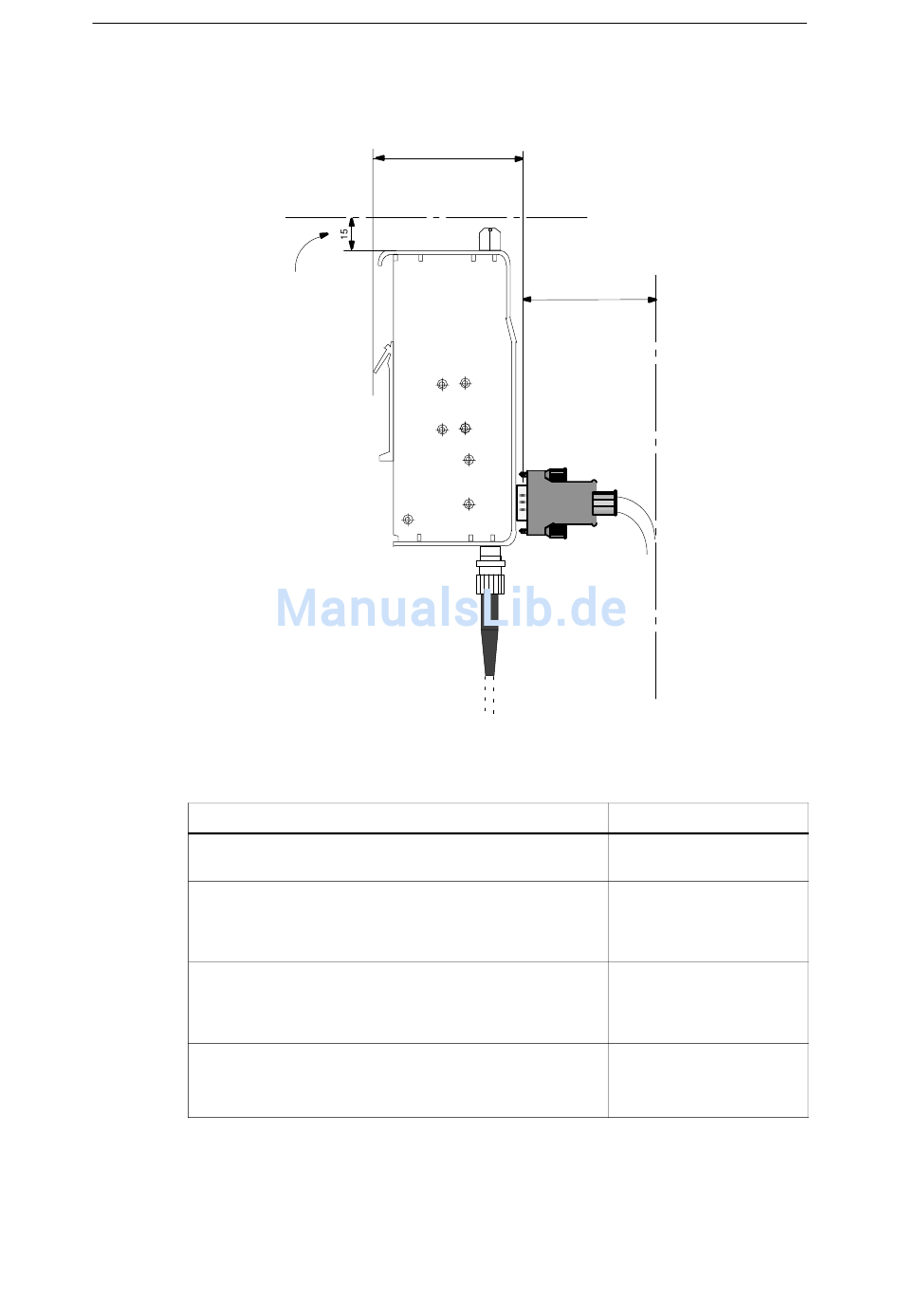

Industrial Ethernet OSM (Seitenansicht; Maße in mm)
Leitungstyp
Maßzeichnungen
siehe Tabelle
benötigter Freiraum
ca. 160 mm
ca. 95 mm
ca. 95 mm
ca. 95 mm
ca. 95 mm
ca. 65 mm
ca. 65 mm
1)
9-5
