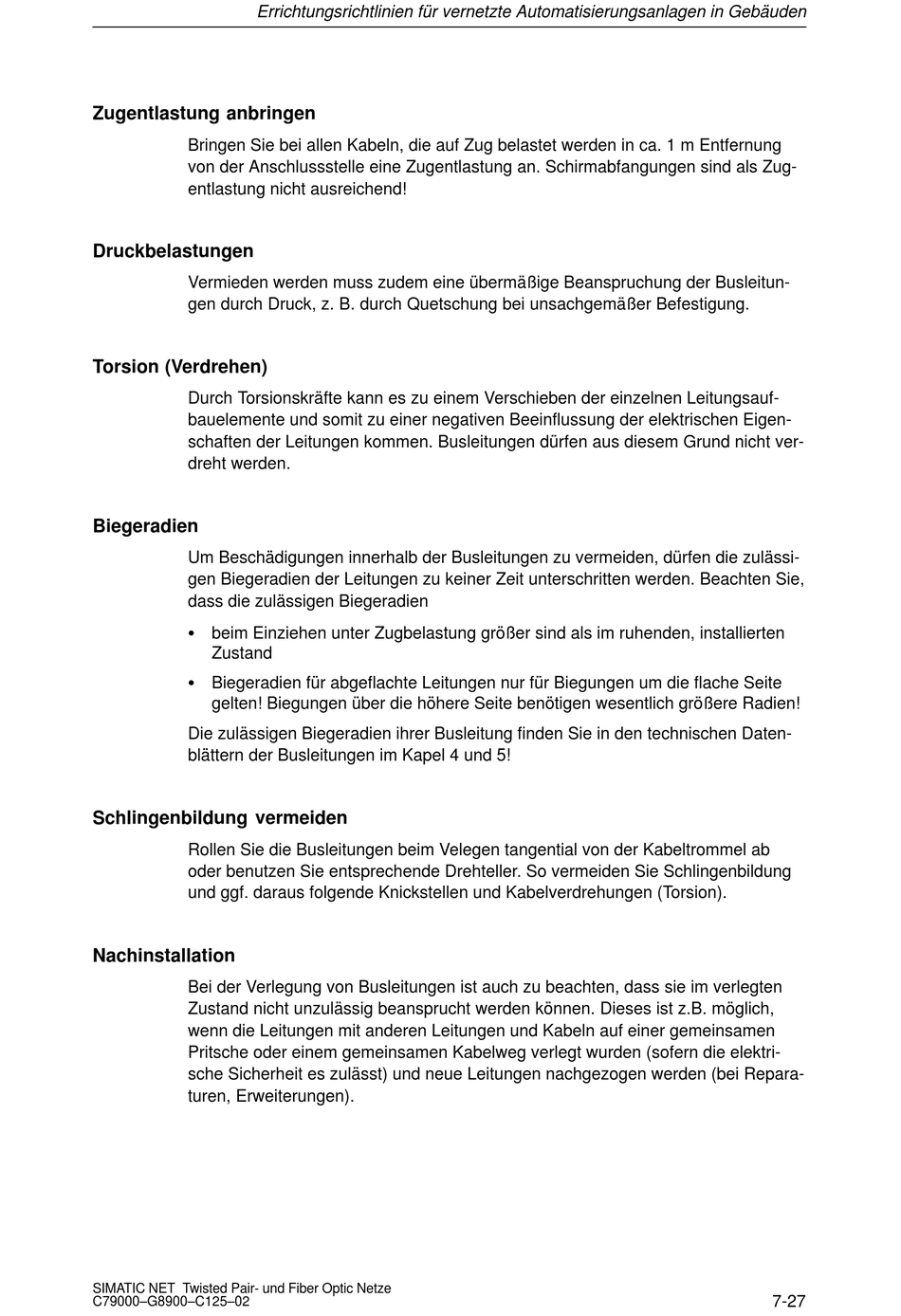

Errichtungsrichtlinien für vernetzte Automatisierungsanlagen in Gebäuden
Zugentlastung anbringen
Bringen Sie bei allen Kabeln, die auf Zug belastet werden in ca. 1 m Entfernung
von der Anschlussstelle eine Zugentlastung an. Schirmabfangungen sind als Zug-
entlastung nicht ausreichend!
Druckbelastungen
Vermieden werden muss zudem eine übermäßige Beanspruchung der Busleitun-
gen durch Druck, z. B. durch Quetschung bei unsachgemäßer Befestigung.
Torsion (Verdrehen)
Durch Torsionskräfte kann es zu einem Verschieben der einzelnen Leitungsauf-
bauelemente und somit zu einer negativen Beeinflussung der elektrischen Eigen-
schaften der Leitungen kommen. Busleitungen dürfen aus diesem Grund nicht ver-
dreht werden.
Biegeradien
Um Beschädigungen innerhalb der Busleitungen zu vermeiden, dürfen die zulässi-
gen Biegeradien der Leitungen zu keiner Zeit unterschritten werden. Beachten Sie,
dass die zulässigen Biegeradien
S beim Einziehen unter Zugbelastung größer sind als im ruhenden, installierten
Zustand
S Biegeradien für abgeflachte Leitungen nur für Biegungen um die flache Seite
gelten! Biegungen über die höhere Seite benötigen wesentlich größere Radien!
Die zulässigen Biegeradien ihrer Busleitung finden Sie in den technischen Daten-
blättern der Busleitungen im Kapel 4 und 5!
Schlingenbildung vermeiden
Rollen Sie die Busleitungen beim Velegen tangential von der Kabeltrommel ab
oder benutzen Sie entsprechende Drehteller. So vermeiden Sie Schlingenbildung
und ggf. daraus folgende Knickstellen und Kabelverdrehungen (Torsion).
Nachinstallation
Bei der Verlegung von Busleitungen ist auch zu beachten, dass sie im verlegten
Zustand nicht unzulässig beansprucht werden können. Dieses ist z.B. möglich,
wenn die Leitungen mit anderen Leitungen und Kabeln auf einer gemeinsamen
Pritsche oder einem gemeinsamen Kabelweg verlegt wurden (sofern die elektri-
sche Sicherheit es zulässt) und neue Leitungen nachgezogen werden (bei Repara-
turen, Erweiterungen).
