S Parallele Kommunikation
Switches besitzen die Eigenschaft, mehrere Datenpakete zwischen unter-
schiedlichen Netzsegmenten oder Teilnehmern gleichzeitig bzw. parallel zu be-
arbeiten.
Abhängig von der Anzahl seiner Ports stellt der Switch temporär und dynamisch
mehrere Verbindungen zwischen verschiedenen Paaren von Netzsegmenten/
Endgeräten her.
Dadurch ist eine enorme Erhöhung des Datendurchsatzes im Netzwerk und
damit eine deutliche Steigerung der Netzwerkeffizienz zu erreichen.
Segment A
Segment C
Switched LAN
S
Jedes einzelne Segment verfügt über
die volle Performance / Datenrate
S
gleichzeitiger Datenverkehr in mehre-
ren Segmenten; mehrere Telegramme
S
Filtering:
Lokaler Datenverkehr bleibt lokal; nur
ausgewählte Datenpakete überschrei-
ten Segmentgrenzen

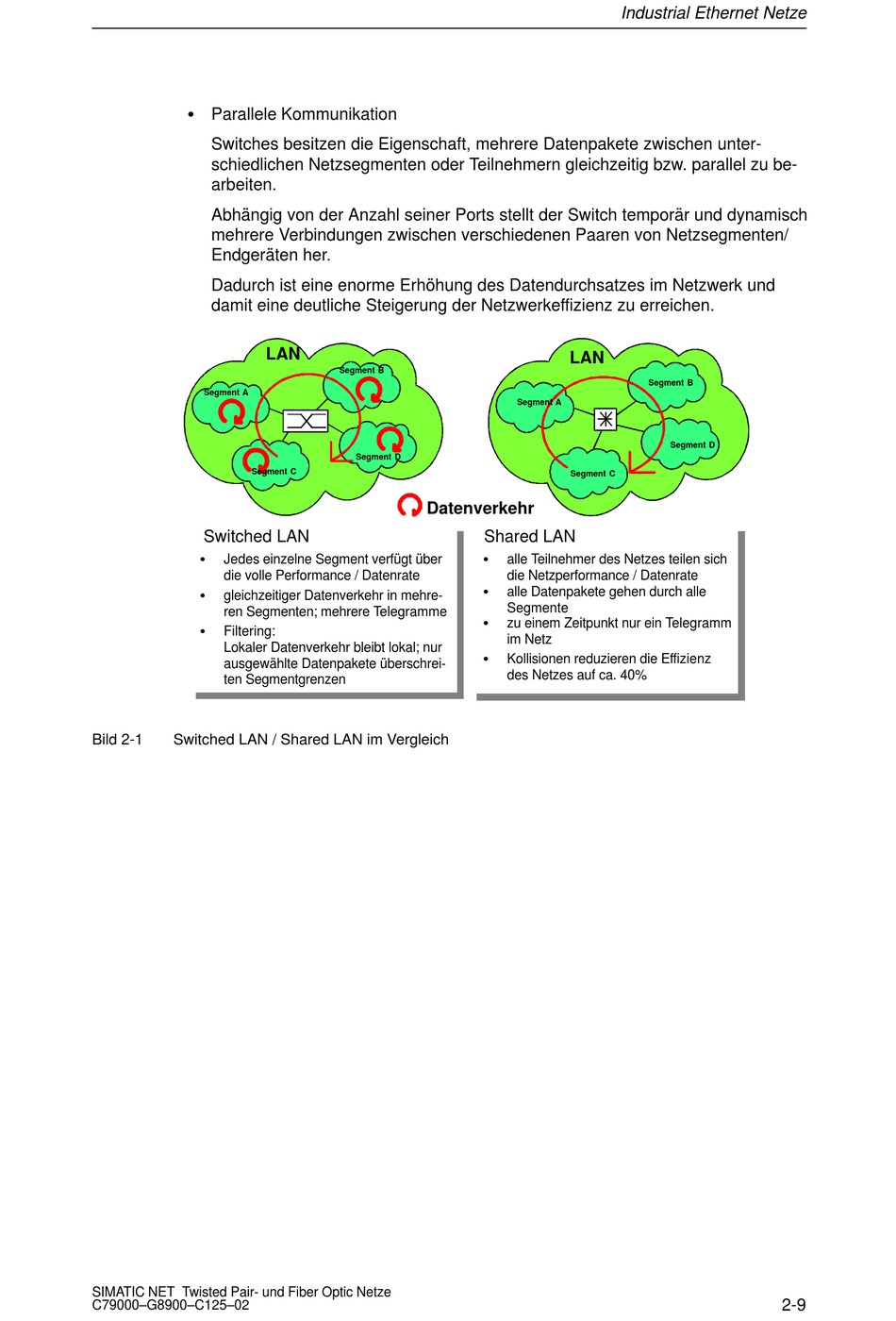

Bild 2-1
Switched LAN / Shared LAN im Vergleich
SIMATIC NET Twisted Pair- und Fiber Optic Netze
C79000–G8900–C125–02
LAN
Segment B
Segment D
Datenverkehr
Industrial Ethernet Netze
LAN
Segment B
Segment A
Segment C
Shared LAN
S
alle Teilnehmer des Netzes teilen sich
die Netzperformance / Datenrate
S
alle Datenpakete gehen durch alle
Segmente
S
zu einem Zeitpunkt nur ein Telegramm
im Netz
S
Kollisionen reduzieren die Effizienz
des Netzes auf ca. 40%
Netzes auf ca. 40%
Segment D
2-9
