Errichtungsrichtlinien für vernetzte Automatisierungsanlagen in Gebäuden
7.10

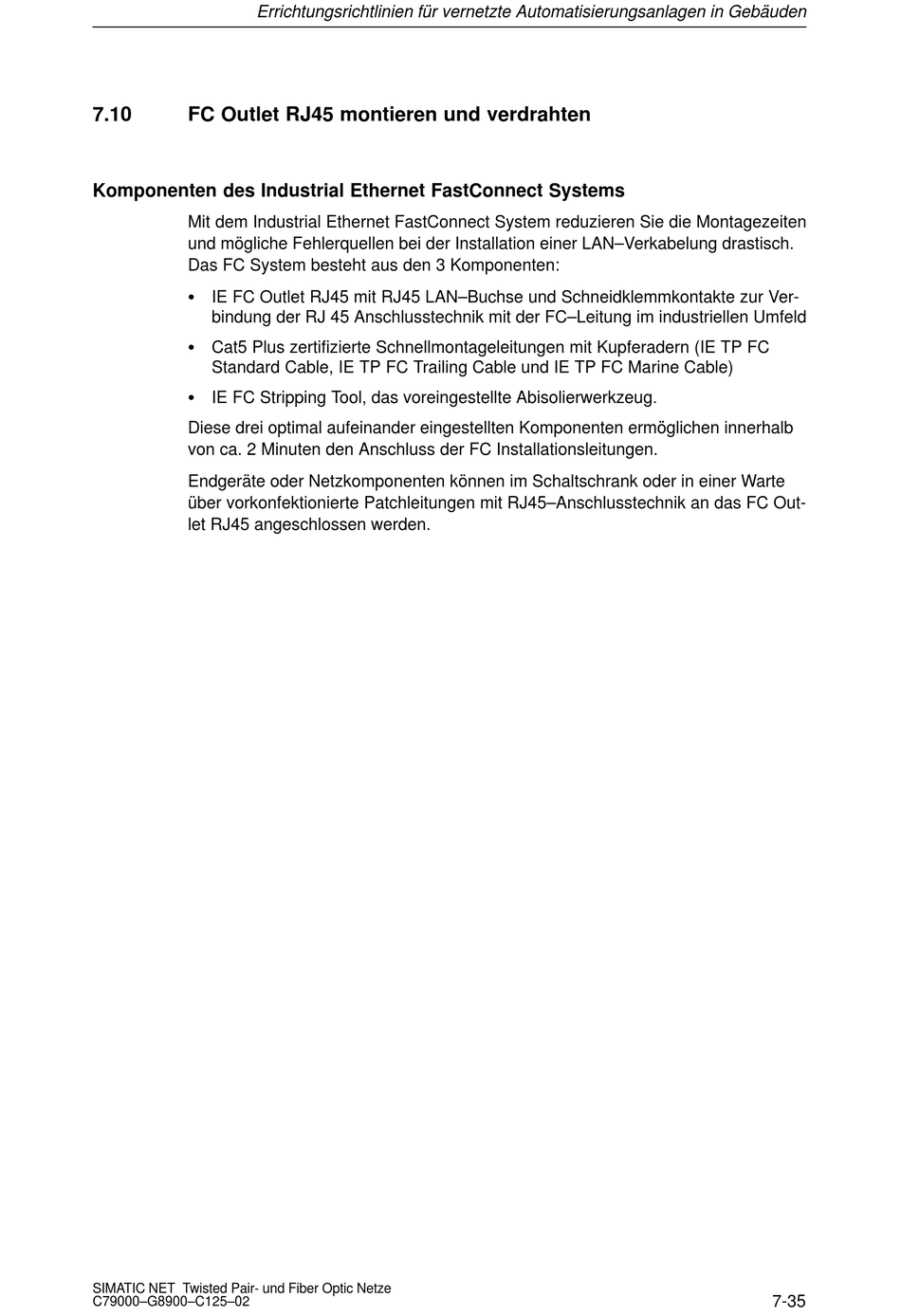

FC Outlet RJ45 montieren und verdrahten

Komponenten des Industrial Ethernet FastConnect Systems
Mit dem Industrial Ethernet FastConnect System reduzieren Sie die Montagezeiten
und mögliche Fehlerquellen bei der Installation einer LAN–Verkabelung drastisch.
Das FC System besteht aus den 3 Komponenten:
S IE FC Outlet RJ45 mit RJ45 LAN–Buchse und Schneidklemmkontakte zur Ver-
bindung der RJ 45 Anschlusstechnik mit der FC–Leitung im industriellen Umfeld
S Cat5 Plus zertifizierte Schnellmontageleitungen mit Kupferadern (IE TP FC
Standard Cable, IE TP FC Trailing Cable und IE TP FC Marine Cable)
S IE FC Stripping Tool, das voreingestellte Abisolierwerkzeug.
Diese drei optimal aufeinander eingestellten Komponenten ermöglichen innerhalb
von ca. 2 Minuten den Anschluss der FC Installationsleitungen.
Endgeräte oder Netzkomponenten können im Schaltschrank oder in einer Warte
über vorkonfektionierte Patchleitungen mit RJ45–Anschlusstechnik an das FC Out-
let RJ45 angeschlossen werden.
SIMATIC NET Twisted Pair- und Fiber Optic Netze
C79000–G8900–C125–02
7-35
