j) „MONITOR" (Darstellung der Servo-Funktionen)
In diesem Menü können Sie sich die Servo-Ansteuersignale aller 8 Kanäle grafisch darstellen lassen und dabei
gleichzeitig die einzelnen Steuerfunktionen mit sämtlichen Mischern prüfen.
Speziell bei Hubschrauber-Modellen lassen sich so recht schnell Mischer-Fehler bei der Taumelscheibenansteuerung
finden. Zusätzlich besteht die Möglichkeit, in diesem Menü die am Empfänger angeschlossenen Servos zu testen, ob
diese bei einer bestimmten Stellung des Servo-Hebels einen Fehler aufweisen.
Servo-Funktionen anzeigen
• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „MONITOR"
an und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivie-
ren.

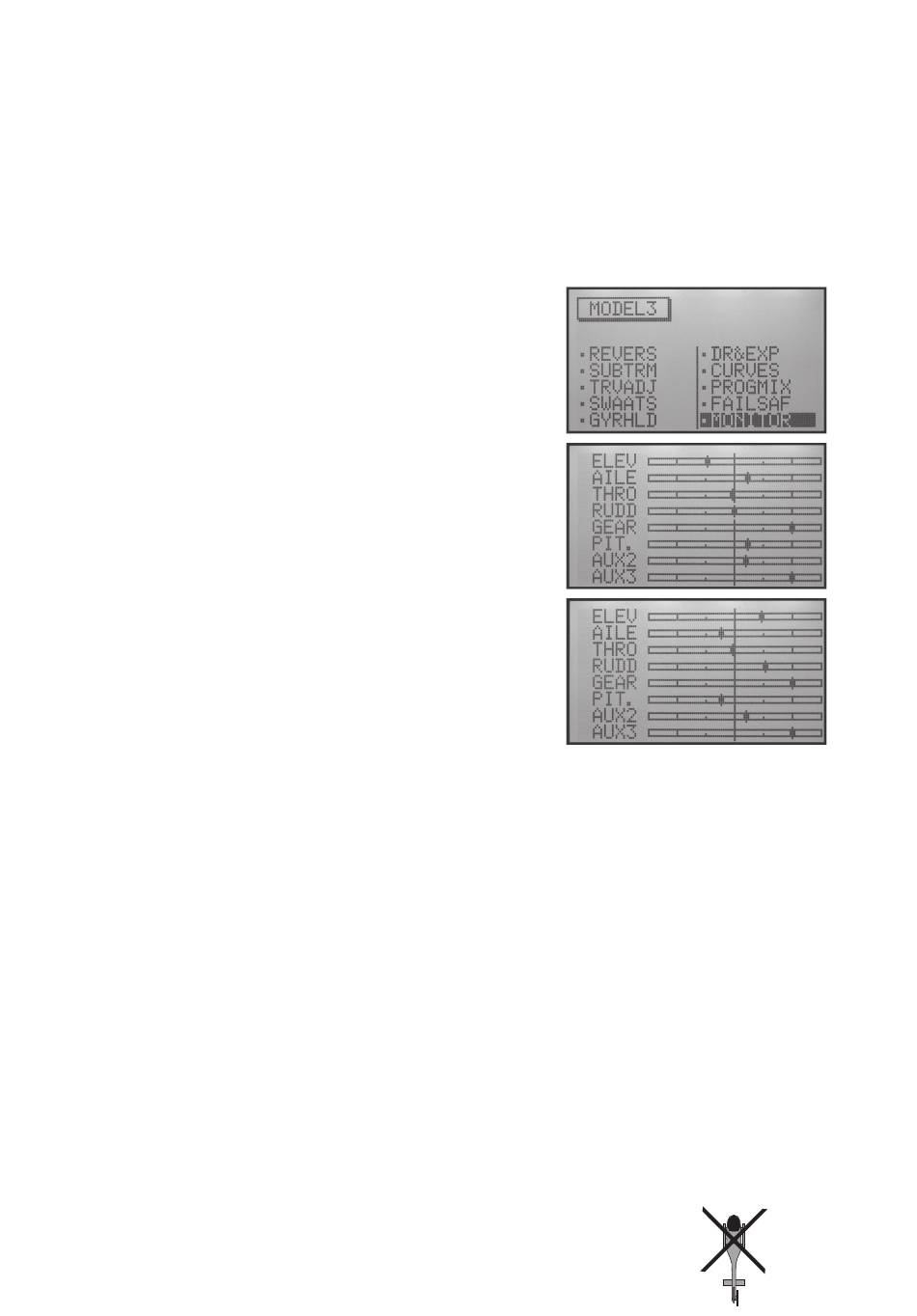

Im Display erscheinen die Anzeigen für die acht Steuerfunktionen mit den
jeweiligen Servo-Positionen.
Die Anzeigebalken reichen jeweils rechts und links bis 150%, wobei bei
50% und 100% eine Markierung angebracht ist.
• Bewegen Sie die Steuerknüppel entsprechend der zu prüfenden Funkti-
on und beobachten Sie die Veränderungen im Display. Gleichzeitig kön-
nen Sie die Reaktionen der Servos im Modell verfolgen.
• Durch zweimaliges Drücken der Drucktaste „Exit" können Sie das Menü
wieder verlassen.
Bild 42
81
