Anschließend werden die Paddel (1) des Hilfsrotors über-
prüft. Neben dem gleichen Abstand (A) der Paddel zu den
Anlenkhebeln (2), müssen die Paddel auch absolut par-
allel zueinander stehen. Um die korrekte Stellung der
Paddel zueinander prüfen zu können, betrachten Sie den
Rotorkopf aus einigem Abstand von der Seite (siehe Bild
7, unteres kleines Bild).
Ebenso ist es wichtig, dass sich die beiden Anlenkhebel
(2) auf der selben Höhe wie die Paddelstange befinden.
Die Hebel dürfen weder leicht nach oben noch leicht nach
unten zeigen.
Nach dem Lösen der Madenschrauben an den Paddeln
bzw. Anlenkhebeln können Sie die erforderliche Fein-
justierung vornehmen.

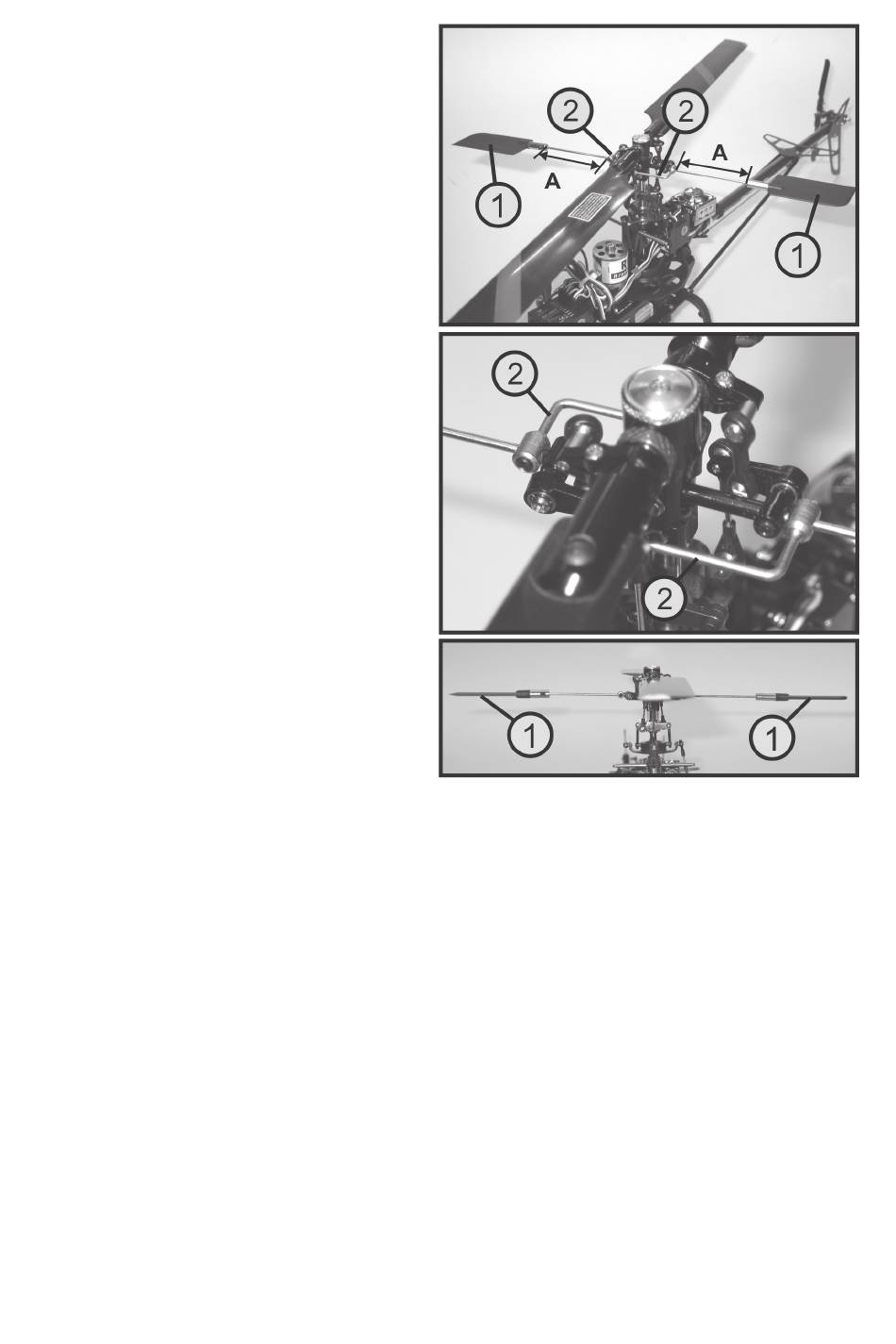

Bild 7
