Reely Red Hawk Bedienungsanleitung Seite 76

Pitchkurven-Einstellung
Bei einer proportionalen Fernsteueranlage verhält sich der Steuergeber und
die dazugehörigen Servos linear. Das bedeutet: So wie Sie den Steuer-
geber von einer Seite zur anderen bewegen, werden sich auch die Hebel
der Taumelscheiben-Servos von einer Seite zur anderen bewegen.
Befindet sich der Steuerknüppel (Stick) für die Gas-/Pitch-Funktion in der
untersten Stellung (L), sollten die Rotorblätter einen negativen Anstellwinkel
aufweisen. Wird der Steuerknüppel in die Mittelstellung (M) geschoben,
sollten die Rotorblätter neutral stehen und weder einen positiven noch ei-
nen negativen Anstellwinkel aufweisen. Befindet sich der Steuerknüppel in
der obersten Position (H), sollten die Rotorblätter einen positiven Anstell-

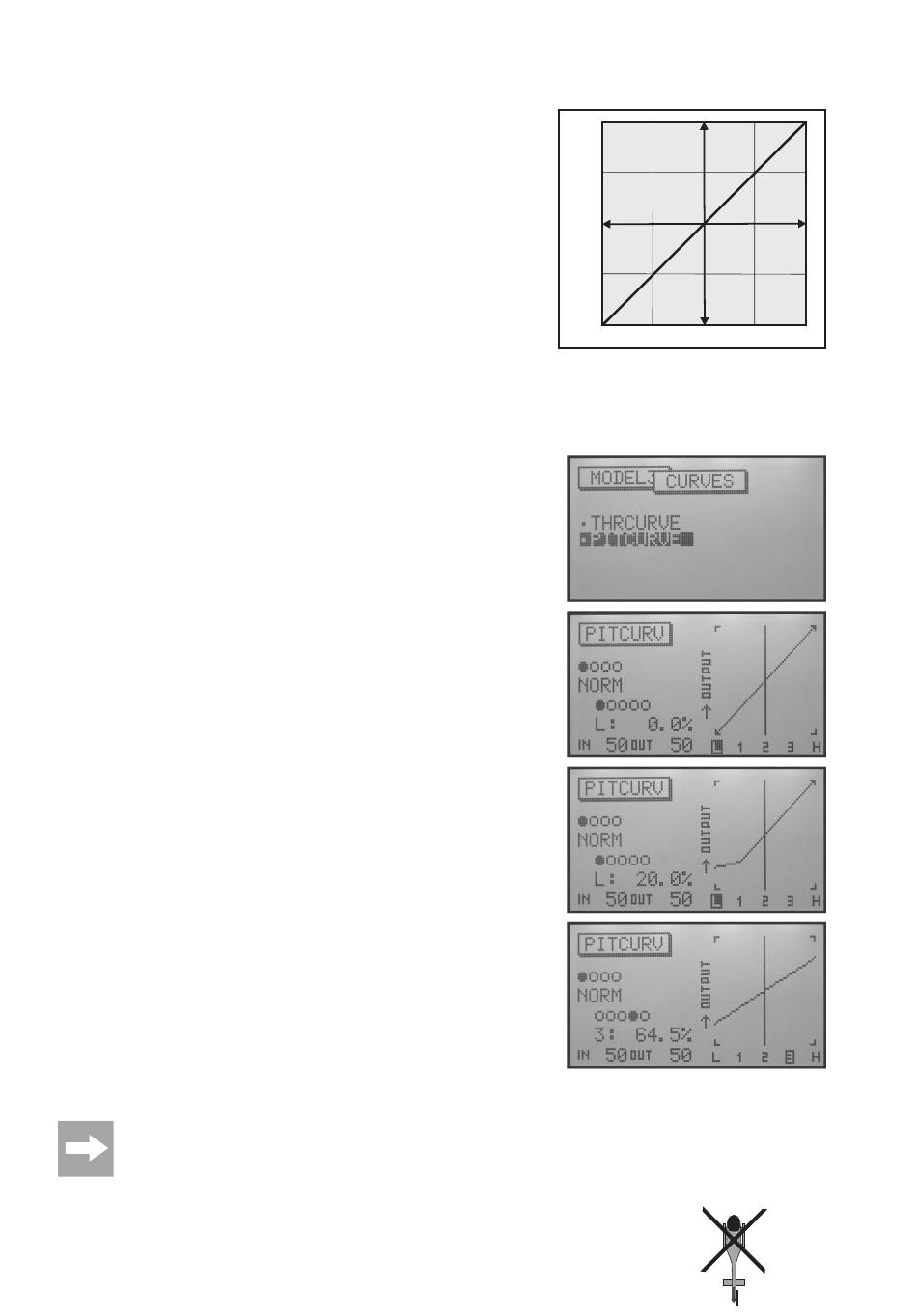

winkel aufweisen. Die Pitchkurve entspricht somit einer geraden Linie (sie-
he nebenstehende Skizze).
Mit Hilfe der Pitchkurven-Einstellung besteht die Möglichkeit, die Form der Pitchkurve an fünf verschiedenen Punkten
und für jeden Flugzustand gezielt zu verändern und abzuspeichern.
Einstellen der Pitchkurve
• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „CURVES" an
und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivieren.
Im Display werden Ihnen die beiden Menüpunkte „THRCURVE" und
„PITCURVE" zur Auswahl angezeigt.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „PITCURVE"
an und bestätigen Sie die Auswahl mit der Drucktaste „Enter".
Im Display erscheint die Pitchkurve für den Flugzustand „NORM" (nor-
mal), wobei der erste Einstellpunkt der Kurve („L") bereits markiert ist.
Zusätzlich wird Ihnen der prozentuale Wert des Einstellpunktes ange-
zeigt.
Der senkrechte Strich in der rechten Displayseite zeigt Ihnen die momen-
tane Stellung des Gas-/Pitch-Knüppels an. Das Verhältnis von Knüppel-
stellung zu Pitchkurven-Wert wird Ihnen auch am linken unteren Display-
rand bei den Werten „IN" und „OUT" angezeigt.
• Mit der Eingabetaste „L.-/+.R" kann nun der erforderliche Wert für den
Punkt „L" der Pitchkurve eingestellt werden. Der einstellbare Wert liegt
zwischen 0 und 100%. Die Auswirkung der von Ihnen vorgenommenen
Einstellung können Sie zeitgleich an der Gaskurve in der rechten Display-
hälfte erkennen.
• Schalten Sie anschließend mit der Eingabetaste „UP/DN" auf den zweiten
Punkt der Pitchkurve („1") um und stellen auch hier mit der Eingabetaste
„L.-/+.R" den erforderlichen Wert ein.
• Wiederholen Sie den Vorgang so oft, bis Sie alle fünf Punkte der Pitchkurve
entsprechend Ihren Vorstellungen eingestellt haben.
In der Praxis hat es sich bewährt bei der Einstellung Norm die Pitchkurve etwas flacher zu halten und nicht
mit allzu großen Pitchwerten zu arbeiten, damit der Hubschrauber im Schwebeflug feinfühliger gesteuert
werden kann.
100%
Servo
75%
Stick
50%
25%
Servo
0%
L 1 2
Stick
3 H
Bild 31
Bild 32
