Einstellen des Querruder-Seitenruder-Mischers
• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „ELEAIL" an
und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivieren.

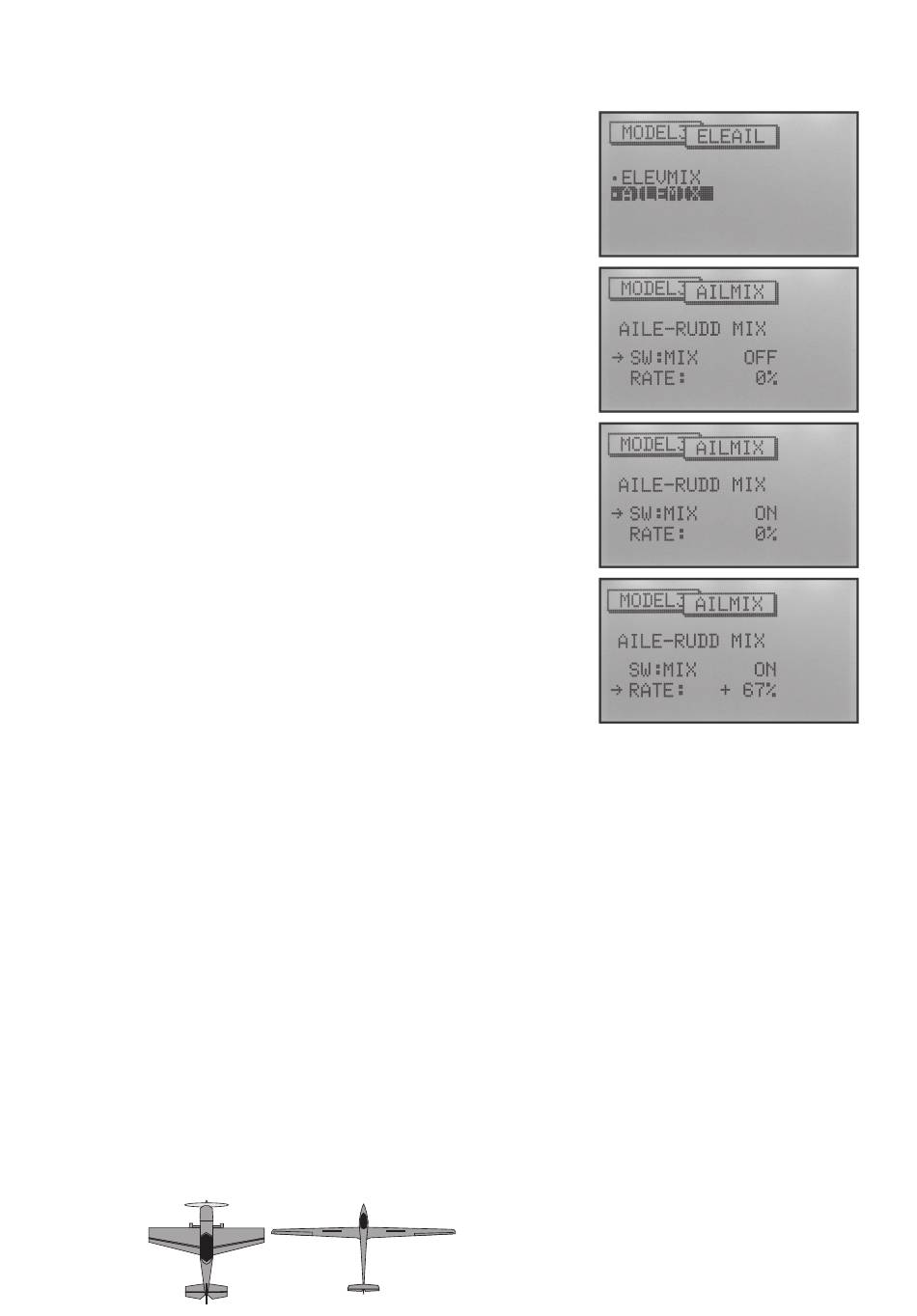

Im Display werden Ihnen die beiden Mischer „ELEVMIX" und „AILEMIX"
zur Auswahl angezeigt.
• Wählen Sie mit der Eingabetaste „UP/DN" den Mischer „AILEMIX" an
und bestätigen Sie die Auswahl mit der Drucktaste „Enter".
Im Display werden Ihnen der im Moment zugewiesene Funktionsschalter
für die Mischfunktion sowie der zur Zeit eingestellte Mischwert angezeigt.
• Mit der Eingabetaste „L.-/+.R" können Sie nun den gewünschten Schal-
ter auswählen, mit dem die Mischfunktion ein- oder ausgeschaltet wer-
den soll.
Folgende Schalter stehen Ihnen zur Verfügung:
ON:
Der Mischer ist immer eingeschaltet
F-NR:
Kippschalter „F-MODE" (siehe Bild 1, Pos. 6) untere Stellung
MIX:
Kippschalter „HOLD/RUDD D/R / MIX" (siehe Bild 1, Pos. 19)
GEAR: Kippschalter „GEAR" (siehe Bild 1, Pos. 21)
• Durch Betätigen des jeweiligen Kippschalters können Sie die von Ihnen
vorgenommene Einstellung überprüfen. Die Funktionsanzeige wechselt
dann von „OFF" auf „ON" bzw. umgekehrt.
• Schalten Sie mit der Eingabetaste „UP/DN" auf den Eingabewert „RATE:"
um und stellen mit der Eingabetaste „L.-/+.R" den gewünschten
Seitenruderausschlag ein. Der Mischer muss dazu aktiviert sein. Der ein-
stellbare Wert liegt zwischen –125% und +125% und wirkt sich auf beide
Bewegungsrichtungen des Querruder-Steuerknüppel aus. Die Ausschlags-
richtung des Seitenruders ist durch die Auswahl des entsprechenden
Vorzeichens abhängig.
• Wenn Sie die Zumischung des Seitenruders entsprechend Ihren persönlichen Vorstellungen eingestellt haben,
betätigen Sie die Drucktaste „Enter", um die Einstellungen zu speichern. Im Display wird wieder das Funktions-
Einstellmenü angezeigt.
110
Bild 72
