g) „CURVES" (Gas- und Pitchkurven-Einstellung)
Gaskurven-Einstellung
Bei einer proportionalen Fernsteueranlage verhält sich der Steuergeber und
das dazugehörige Servo linear. Das bedeutet: So wie Sie den Steuergeber
von einer Seite zur anderen bewegen, wird sich auch der Hebel des jewei-
ligen Servos von einer Seite zur anderen bewegen.
Befindet sich der Steuerknüppel (Stick) für die Gas-/Pitch-Funktion in der
untersten Stellung (L), sollte die Drosselklappe am Vergaser fast komplett
geschlossen sein. Wird der Steuerknüppel in die Mittelstellung (2) gescho-
ben, sollte die Drosselklappe ca. 50% geöffnet sein.
Befindet sich der Steuerknüppel in der obersten Position (H), sollte der
Vergaser am Motor ganz geöffnet sein, damit der Motor mit voller Leistung

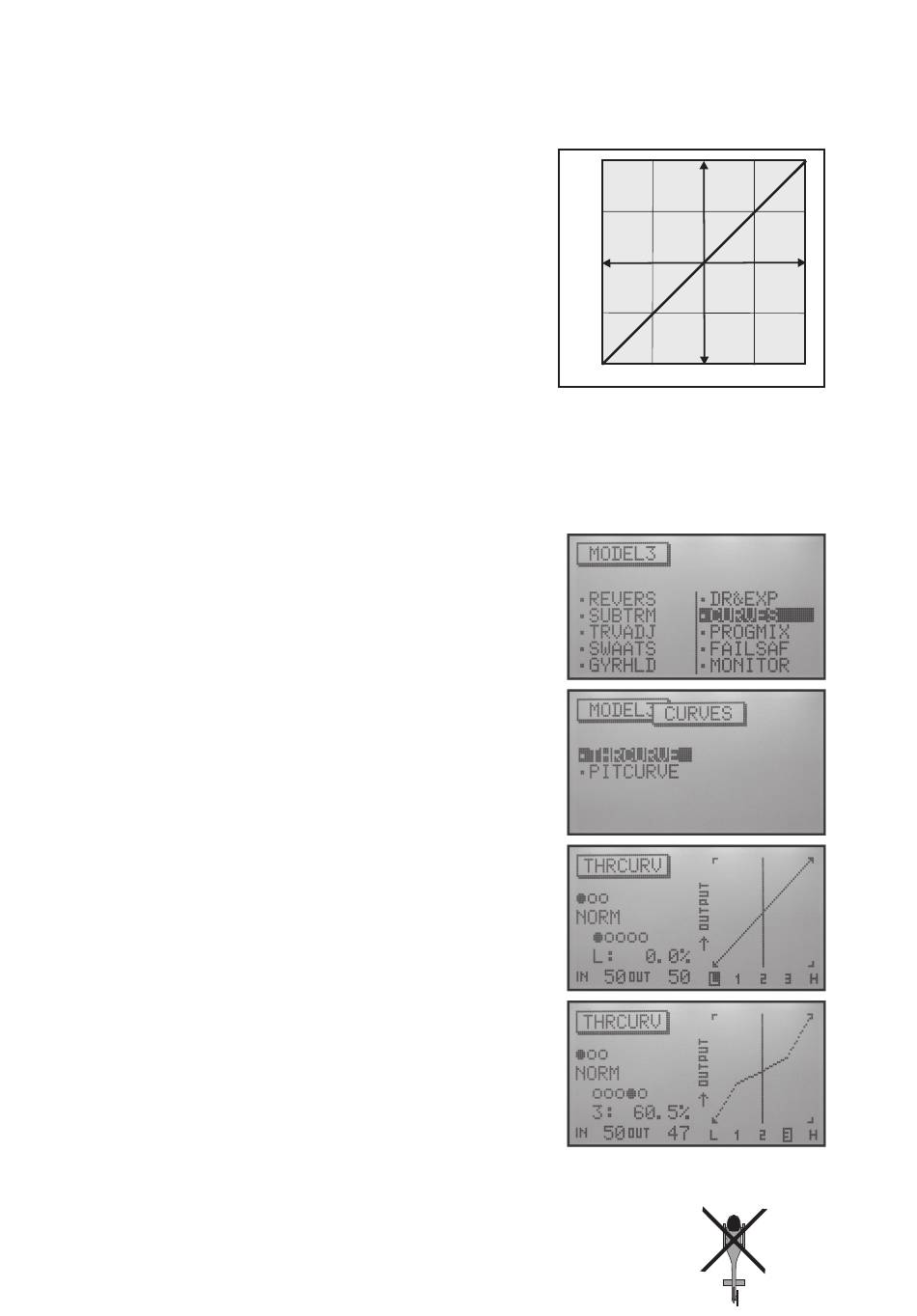

laufen kann. Die Gaskurve entspricht somit einer geraden Linie (siehe ne-
benstehende Skizze).
Mit Hilfe der Gaskurven-Einstellung besteht die Möglichkeit, die Form der Gaskurve an fünf verschiedenen Punkten
und für jeden Flugzustand gezielt zu verändern und abzuspeichern.
Einstellen der Gaskurve
• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „CURVES" an
und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivieren.
Im Display werden Ihnen die beiden Menüpunkte „THRCURVE" und
„PITCURVE" zur Auswahl angezeigt.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „THRCURVE"
an und bestätigen Sie die Auswahl mit der Drucktaste „Enter".
Im Display erscheint die Gaskurve für den Flugzustand „NORM" (nor-
mal), wobei der erste Einstellpunkt der Kurve („L") bereits markiert ist.
Zusätzlich wird Ihnen der prozentuale Wert des Einstellpunktes ange-
zeigt.
Der senkrechte Strich in der rechten Displayseite zeigt Ihnen die momen-
tane Stellung des Gas-/Pitch-Knüppels an. Das Verhältnis von Knüppel-
stellung zu Gaskurven-Wert wird Ihnen auch am linken unteren Display-
rand bei den Werten „IN" und „OUT" angezeigt.
• Mit der Eingabetaste „L.-/+.R" kann nun der erforderliche Wert für den
Punkt „L" der Gaskurve eingestellt werden. Der einstellbare Wert liegt
zwischen 0 und 100%. Die Auswirkung der von Ihnen vorgenommenen
Einstellung können Sie zeitgleich an der Gaskurve in der rechten Display-
hälfte erkennen.
• Schalten Sie anschließend mit der Eingabetaste „UP/DN" auf den zwei-
ten Punkt der Gaskurve („1") um und stellen auch hier mit der Eingabe-
taste „L.-/+.R" den erforderlichen Wert ein.
• Wiederholen Sie den Vorgang so oft, bis Sie alle fünf Punkte der Gas-
kurve entsprechend Ihren Vorstellungen eingestellt haben.
100%
Servo
75%
Stick
50%
25%
Servo
0%
L
1 2
Stick
H
3
Bild 27
Bild 28
