h) „PROGMIX" (Programmierbare Mischer)
Bei diesen Mischern haben Sie die Möglichkeit über einen Masterkanal einen Slavekanal zu steuern. Die Mitnahme
des Slavekanals erfolgt entweder linear oder in einer individuell einstellbaren Kurve, wobei die Ausschlagsrichtungen
und die Ausschlagswerte des Slaveservos sowie der Arbeitspunkt des Mischers frei programmierbar sind. Insgesamt
5 frei programmierbare Mischer stehen zur Verfügung.
Einstellen der programmierbaren Mischer
• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „PROGMIX"
an und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivie-
ren.

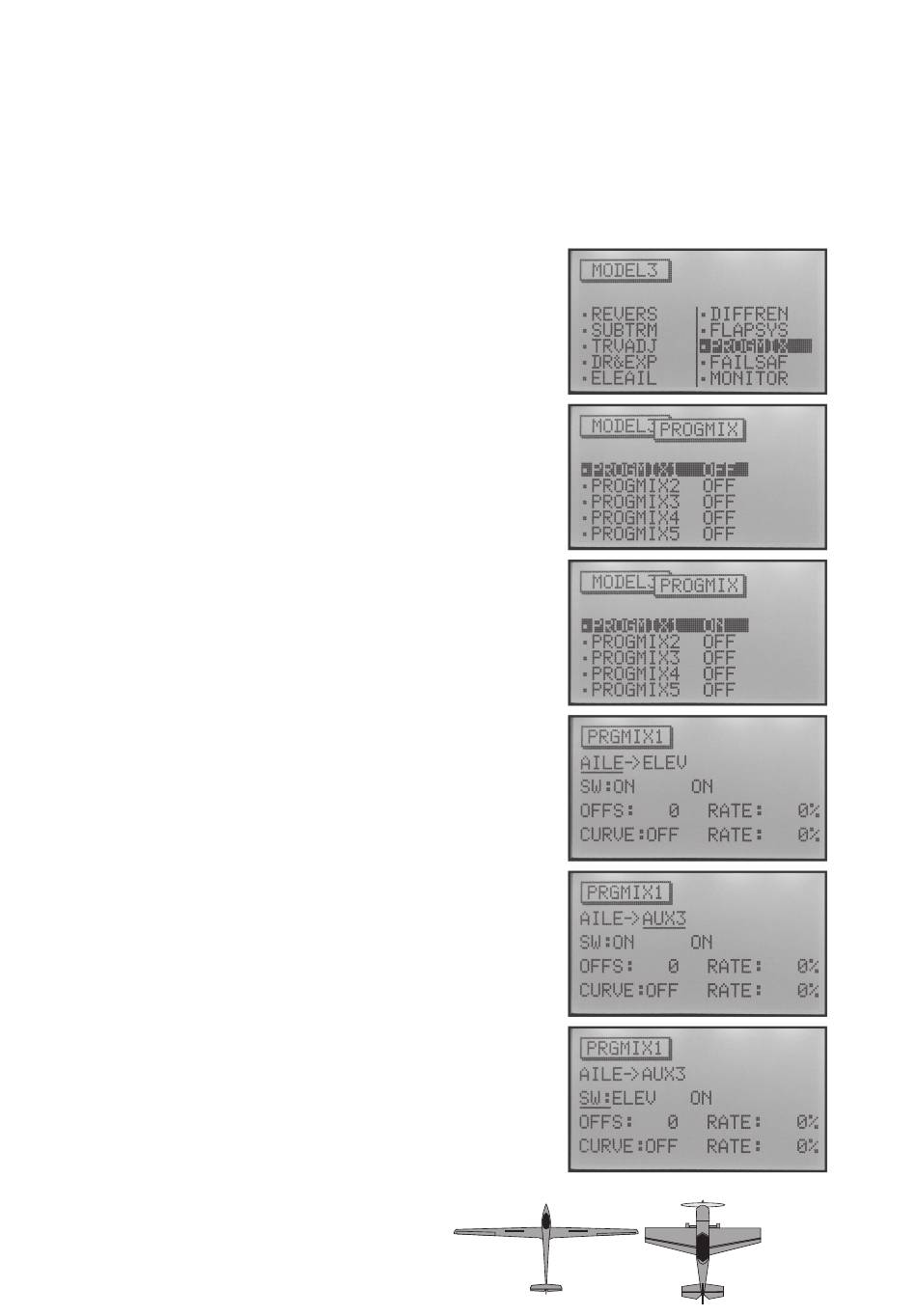

Im Display werden die vier unterschiedlichen Mischer angezeigt, wobei
der erste Mischer bereits schwarz hinterlegt ist und aktiviert werden kann.
• Schalten Sie mit der Eingabetaste „L.-/+.R" den Mischer von „OFF" auf
„ON" und bestätigen Sie die Aktivierung mit der Drucktaste „Enter".
Im Display erscheinen die unterschiedlichen Parameter für die Mischer-
programmierung. Der jeweils einstellbare Wert ist mit einem Unterstrich
versehen.
• Wählen Sie mit der Eingabetaste „UP/DN" den Masterkanal oben links im
Display an und wählen mit der Eingabetaste „L.-/+.R" den Masterkanal
aus, der als Steuergeber fungieren soll.
• Wählen Sie danach mit der Eingabetaste „UP/DN" rechts daneben den
Slavekanal an und wählen mit der Eingabetaste „L.-/+.R" den Slavekanal
aus, der den Steuerbefehlen des Masterkanals folgen soll.
• Schalten Sie mit der Eingabetaste „UP/DN" auf den Eingabewert „SW:"
um und wählen mit der Eingabetaste „L.-/+.R" den Schalter aus, mit dem
die Mischfunktion ein- bzw. ausgeschaltet werden soll. Die Schalterstellung
des jeweils aktivierten Schalters wird rechts daneben angezeigt („ON"
oder „OFF")
Folgende Schalter stehen Ihnen zur Verfügung:
ON: Der Mischer ist immer aktiv
ELEV: Kippschalter „ELEV D/R" (siehe Bild 1, Pos. 20)
GEAR: Kippschalter „GEAR" (siehe Bild 1, Pos. 21)
F-S2: Kippschalter „F-MODE" (siehe Bild 1, Pos. 6) obere Stellung
F-S12: Kippschalter „F-MODE" (siehe Bild 1, Pos. 6) obere und mittle-
re Stellung
F-NR: Kippschalter „F-MODE" (siehe Bild 1, Pos. 6) untere Stellung
Bild 84
