Unmittelbar nach dem Anschließen des Akkus führt auch der Drehzahlsteller einen internen Abgleich
durch und gibt anschließend einige kurze, hochfrequente Impulse an den Motor weiter. Solange aber
nicht alle Motor-Anschlussleitungen miteinander verbunden sind, ist die vom Regler ausgegebene Tonfol-
ge nicht hörbar.
Stellen Sie nun mit den Trimmtastern die Werte für die
Nick-, Roll- und Heck-Funktion exakt in die Mittelstellung.
Wenn Sie anschließend den Steuerknüppel für die Pitch-
Funktion vor und zurück bewegen, muss der Pitchkom-
pensator (1) auf der Hauptrotorwelle nach oben und un-
ten gleiten und dabei den Anstellwinkel der Rotorblätter
verändern (siehe Bild 5 A).
Wenn der Steuerknüppel nach vorne geschoben wird,
muss der Anstellwinkel vergrößert werden, damit der Hub-
schrauber abheben kann.
Der maximale Anstellwinkel der Rotorblätter sollte -12°
und +12° betragen, wenn die Fernsteuerung im Flugzu-
stand für Kunstflug geschaltet ist. Sollte dies nicht der Fall
sein, so überprüfen Sie die Programmierung am Fern-
steuersender.
Die Messung der Anstellwinkel erfolgt am be-
sten mit Hilfe einer optional erhältlichen Pitch-
Einstelllehre (siehe auch Bild 20, Pos. 1).
Anschließend prüfen Sie die Bewegungsrichtung der
Taumelscheibe.
Betätigen Sie den Steuerknüppel für die Nick-Funktion
nach vorne und nach hinten, muss die Taumelscheibe (2)
ebenfalls zuerst nach vorne und anschließend nach hin-
ten kippen (siehe Bild 5 B).
Wenn Sie den Steuerknüppel für die Roll-Funktion nach
rechts und anschließend nach links bewegen, muss die
Taumelscheibe zunächst nach rechts und danach eben-
falls nach links kippen (siehe Bild 5 C).

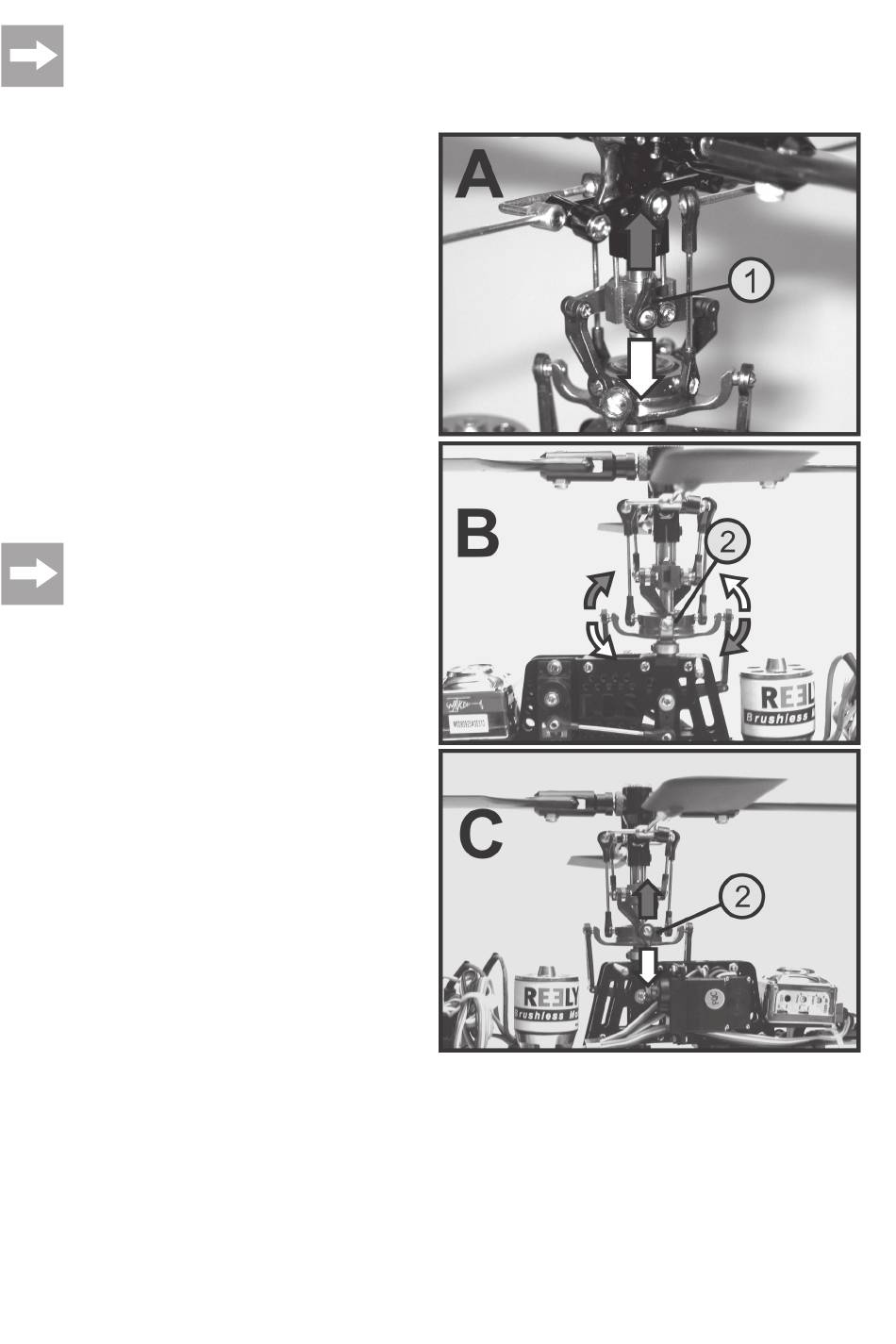

Bild 5
