d) Umbau der Gasknüppel-Funktion
Sollten Sie die Gasfunktion lieber auf dem rechten als auf dem linken Steuerknüppel wünschen, so besteht die Mög-
lichkeit die Rastfunktion bzw. die Rückstellmechanik der beiden Knüppelaggregate untereinander zu tauschen.
Für die anfallenden Tätigkeiten ist ein wenig Erfahrung im Umgang mit Fernsteuersendern erforderlich. Darum sollten
Sie sich an einen erfahrenen Modellbauer bzw. an einen Modellbauverein wenden, falls Sie sich die nachfolgend
beschriebenen Arbeitsschritte nicht zutrauen.
Lösen Sie dazu mit einem 2 mm Innensechskant-Schrau-
bendreher die sechs Schrauben aus der Senderrückwand
und klappen die Rückwand vorsichtig ab. Die Kabel-
verbindungen zwischen Hauptplatine und Rückwand
müssen nicht unbedingt abgesteckt werden.

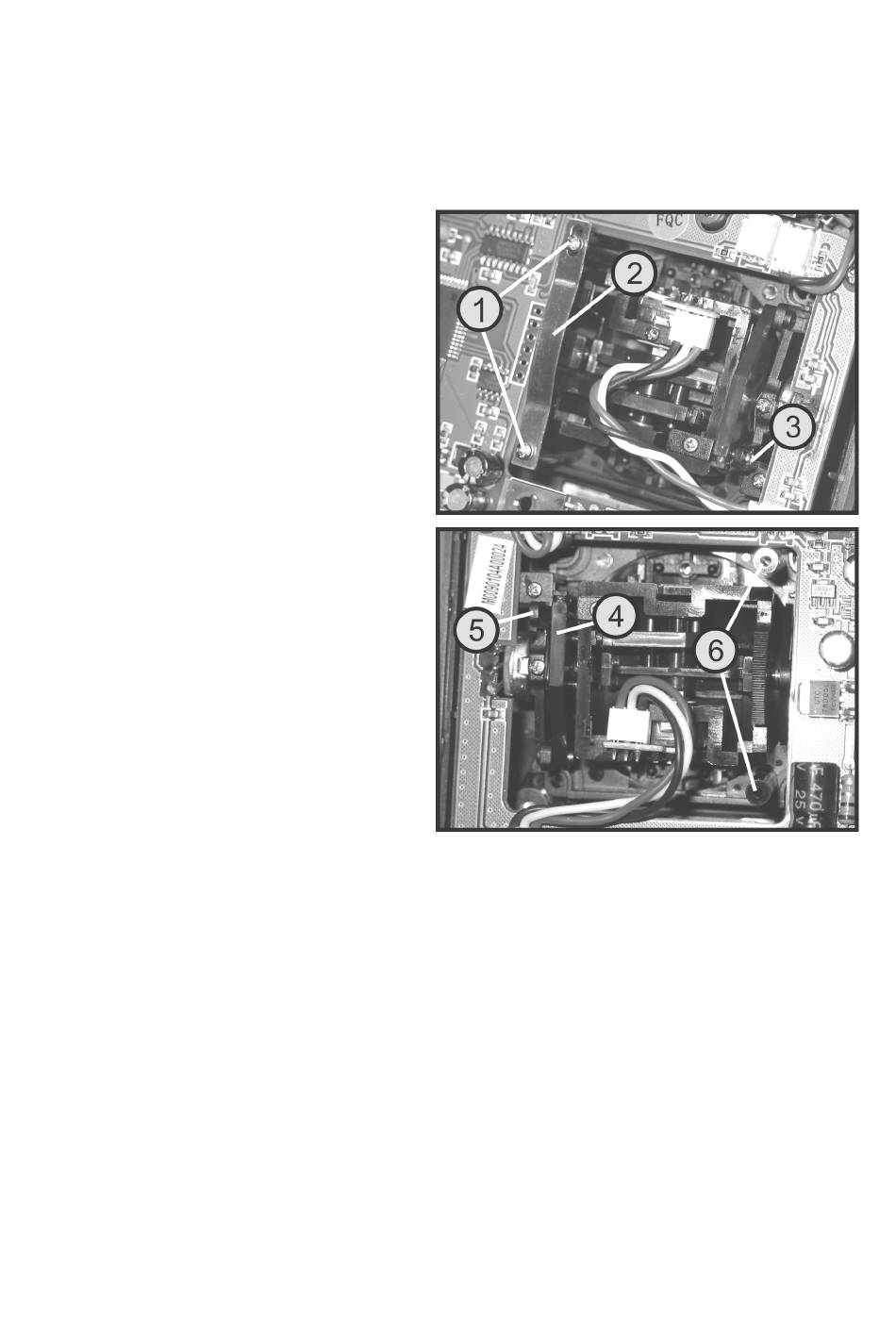

Entfernen Sie am rechten Knüppelaggregat (von hinten
gesehen) die beiden Halteschrauben (1) der Blattfeder
(2) und entnehmen Sie die Feder. Entfernen Sie danach
die Halteschraube (3) für den Rückstellhebel. Der Hebel
wird daraufhin durch Federkraft gegen das Knüppel-
aggregat gedrückt und sorgt nun für die Rückstellfunktion
des Steuerknüppels.
Heben Sie den Rückstellhebel (4) des linken Knüppel-
aggregats (von hinten gesehen) soweit an, dass Sie die
zuvor ausgebaute Halteschraube (3) durch die vorberei-
tete Bohrung in der Lasche (5) eindrehen können. Der
Hebel wird nun in der oberen Position gehalten und kann
den Steuerknüppel nicht mehr zurückstellen.
Schrauben Sie anschließend die Blattfeder (2) am linken
Knüppelaggregat fest. Die beiden Halteschrauben (1)
müssen dazu in die vorbereiteten Bohrungen (6) greifen.
Mit Hilfe der oberen Schraube, die durch die längliche
Blattfederöffnung geführt wird, können Sie die Reibekraft
der Blattfeder individuell anpassen.
Nachdem Sie die mechanische Funktion der beiden
Bild 6
Knüppelaggregate geprüft haben, setzen Sie die Rück-
wand wieder auf und schrauben die Senderrückwand fest.
Die elektronische Umschaltung der Knüppelfunktionen
erfolgt später im Funktions-Einstellmenü „STICK".
