ATS-Mischer „ATSMIX" (Revolution-Mix)
Aufgrund physikalischer Gegebenheiten will sich ein Hubschrauberrumpf immer entgegen der Drehrichtung des Haupt-
rotors drehen. Aus diesem Grund benötigen Helikopter, die nicht über einen zweiten Hauptrotor verfügen, immer
einen Heckrotor, der die Drehbewegung des Rumpfes mit einem entsprechenden Gegendruck ausgleicht.
Je größer der Anstellwinkel der Hauptrotorblätter ist, um so stärker will sich der Hubschrauber entgegen der Dreh-
richtung des Hauptrotors drehen. Beim Verkleinern des Anstellwinkels verringert sich auch die Tendenz zum Gegend-
rehen.
Damit beim Heben und Senken des Helikopters während des Schwebefluges nicht ständig das Heck wegdreht, wird
mit Hilfe des ATS-Mischers (Revolution-Mix), je nach Anstellung der Hauptrotorblätter ein entsprechender Ausschlag
am Heckrotor beigemischt.
Einstellen des ATS-Mischers

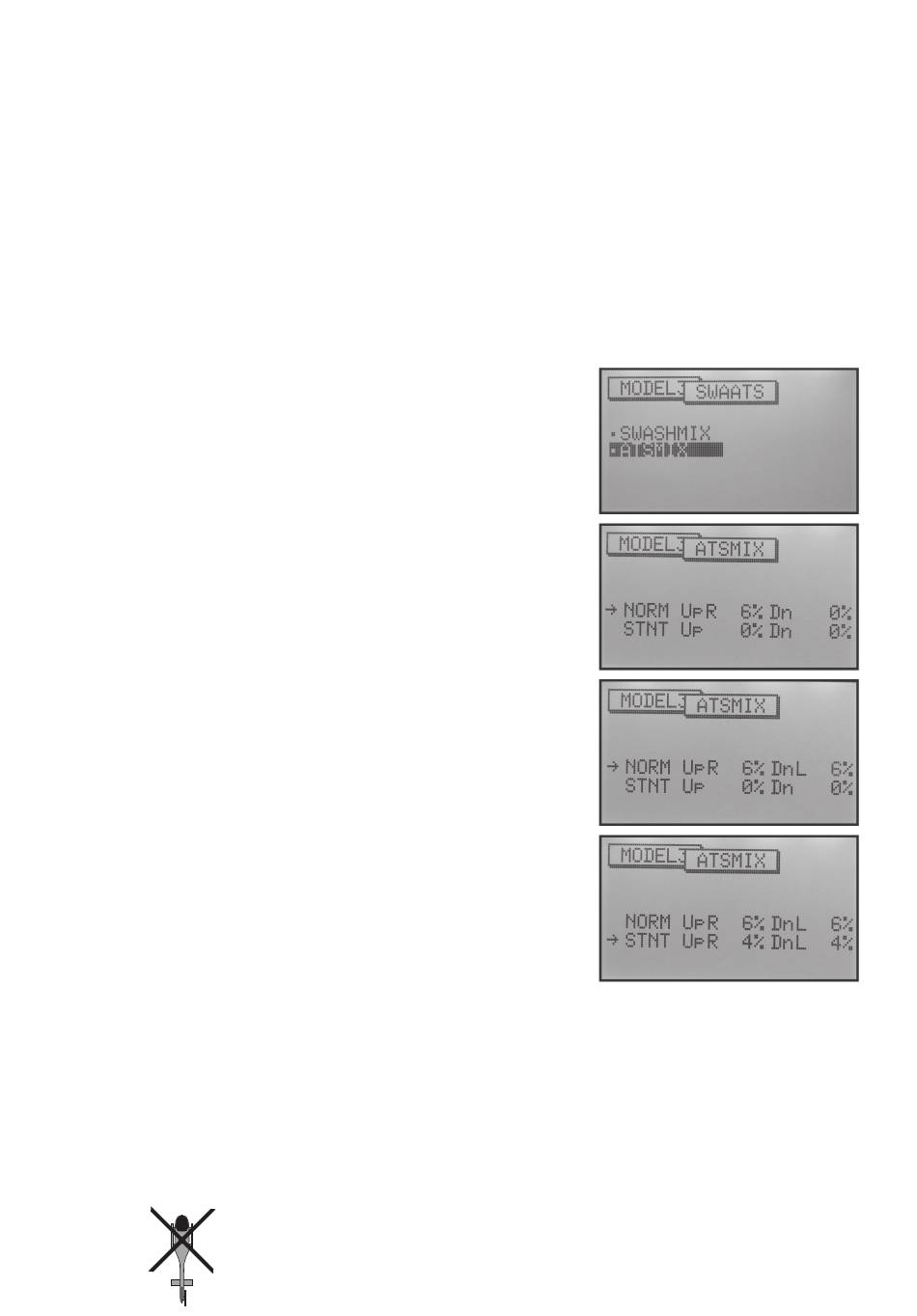

• Rufen Sie im Funktions-Einstellmenü den Menüpunkt „MDSET" auf.
• Wählen Sie mit der Eingabetaste „UP/DN" den Menüpunkt „SWAATS" an
und betätigen die Drucktaste „Enter", um den Menüpunkt zu aktivieren.
Im Display werden ihnen die beiden Mischer „SWASHMIX" und „ATSMIX"
zur Auswahl angezeigt.
• Wählen Sie mit der Eingabetaste „UP/DN" den Mischer „ATSMIX" an und
bestätigen Sie die Auswahl mit der Drucktaste „Enter".
Im Display werden die Mischwerte für die Flugzustände „NORM" (Nor-
mal) und „STNT" („ST-1" für den Rundflug und „ST-2" für den Kunstflug)
mit den jeweils momentan eingestellten Servo-Ausschlagswerten ange-
zeigt. Der Flugzustand, der im Moment eingestellt werden kann, wird mit
einem nach rechts gerichteten Pfeil markiert. Da in diesem Menü für die
erforderlichen Ausschlagswerte nach links und rechts getrennt eingestellt
werden können, blinkt der momentan veränderbare Wert.
• Wählen Sie mit der Eingabetaste „UP/DN" zunächst im Flugzustand
„NORM" den Einstellwert „Up" an.
• Stellen Sie mit der Eingabetaste „L.-/+.R" den erforderlichen Korrektur-
wert ein, der erforderlich ist, wenn der Pitch-Knüppel von der Mittelstel-
lung aus weiter nach oben bewegt wird. Ob Sie einen Wert nach links
oder rechts einstellen müssen, ist von der Drehrichtung des Hauptrotors
und von der Anlenkung des Heckrotors abhängig.
• Wählen Sie anschließend mit der Eingabetaste „UP/DN" im Flugzustand
„NORM" den Einstellwert „Dn" an.
• Stellen Sie mit der Eingabetaste „L.-/+.R" den erforderlichen Korrektur-
wert ein, der erforderlich ist, wenn der Pitch-Knüppel von der Mittelstel-
lung aus weiter nach unten bewegt wird.
• Mit der Eingabetaste „UP/DN" schalten Sie auf den Flugzustand „STNT"
um und stellen auch hier nach dem selben Schema die erforderlichen
Korrekturwerte des Heck-Servos ein.
64
Bild 18
