BEDIENUNG
Menüstruktur

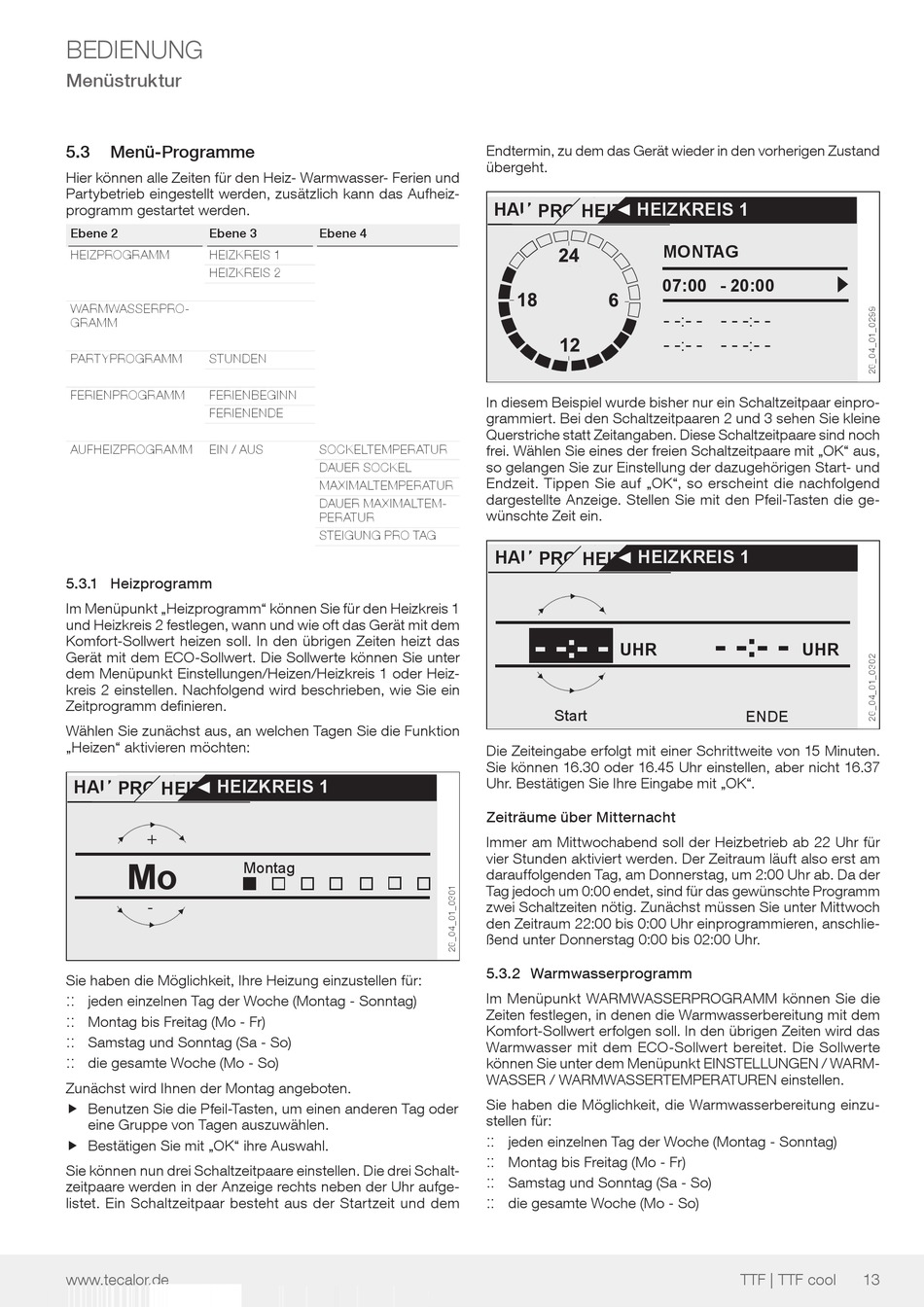

5.3 Menü-Programme
Hier können alle Zeiten für den Heiz- Warmwasser- Ferien und
Partybetrieb eingestellt werden, zusätzlich kann das Aufheiz-
programm gestartet werden.
Ebene 2 Ebene 3
HEIZPROGRAMM HEIZKREIS 1
HEIZKREIS 2
WARMWASSERPRO-
GRAMM
PARTYPROGRAMM STUNDEN
FERIENPROGRAMM FERIENBEGINN
FERIENENDE
AUFHEIZPROGRAMM EIN / AUS
5.3.1 Heizprogramm
Im Menüpunkt „Heizprogramm" können Sie für den Heizkreis 1
und Heizkreis 2 festlegen, wann und wie oft das Gerät mit dem
Komfort-Sollwert heizen soll. In den übrigen Zeiten heizt das
Gerät mit dem ECO-Sollwert. Die Sollwerte können Sie unter
dem Menüpunkt Einstellungen/Heizen/Heizkreis 1 oder Heiz-
kreis 2 einstellen. Nachfolgend wird beschrieben, wie Sie ein
Zeitprogramm definieren.
Wählen Sie zunächst aus, an welchen Tagen Sie die Funktion
„Heizen" aktivieren möchten:
HAUPT PRO HEIZ HEIZKREIS 1
+
Mo
-
Sie haben die Möglichkeit, Ihre Heizung einzustellen für:
:: ::
jeden einzelnen Tag der Woche (Montag - Sonntag)
:: ::
Montag bis Freitag (Mo - Fr)
:: ::
Samstag und Sonntag (Sa - So)
:: ::
die gesamte Woche (Mo - So)
Zunächst wird Ihnen der Montag angeboten.
f Benutzen Sie die Pfeil-Tasten, um einen anderen Tag oder f
eine Gruppe von Tagen auszuwählen.
f Bestätigen Sie mit „OK" ihre Auswahl.
f
Sie können nun drei Schaltzeitpaare einstellen. Die drei Schalt-
zeitpaare werden in der Anzeige rechts neben der Uhr aufge-
listet. Ein Schaltzeitpaar besteht aus der Startzeit und dem
www.tecalor.de
Ebene 4
SOCKELTEMPERATUR
DAUER SOCKEL
MAXIMALTEMPERATUR
DAUER MAXIMALTEM-
PERATUR
STEIGUNG PRO TAG
Montag
Endtermin, zu dem das Gerät wieder in den vorherigen Zustand
übergeht.
HAUPT PRO HEIZ HEIZKREIS 1
In diesem Beispiel wurde bisher nur ein Schaltzeitpaar einpro-
grammiert. Bei den Schaltzeitpaaren 2 und 3 sehen Sie kleine
Querstriche statt Zeitangaben. Diese Schaltzeitpaare sind noch
frei. Wählen Sie eines der freien Schaltzeitpaare mit „OK" aus,
so gelangen Sie zur Einstellung der dazugehörigen Start- und
Endzeit. Tippen Sie auf „OK", so erscheint die nachfolgend
dargestellte Anzeige. Stellen Sie mit den Pfeil-Tasten die ge-
wünschte Zeit ein.
HEIZKREIS 1
HAUPT PRO HEIZ
- -:- -
UHR
Start
Die Zeiteingabe erfolgt mit einer Schrittweite von 15 Minuten.
Sie können 16.30 oder 16.45 Uhr einstellen, aber nicht 16.37
Uhr. Bestätigen Sie Ihre Eingabe mit „OK".
Zeiträume über Mitternacht
Immer am Mittwochabend soll der Heizbetrieb ab 22 Uhr für
vier Stunden aktiviert werden. Der Zeitraum läuft also erst am
darauffolgenden Tag, am Donnerstag, um 2:00 Uhr ab. Da der
Tag jedoch um 0:00 endet, sind für das gewünschte Programm
zwei Schaltzeiten nötig. Zunächst müssen Sie unter Mittwoch
den Zeitraum 22:00 bis 0:00 Uhr einprogrammieren, anschlie-
ßend unter Donnerstag 0:00 bis 02:00 Uhr.
5.3.2 Warmwasserprogramm
Im Menüpunkt WARMWASSERPROGRAMM können Sie die
Zeiten festlegen, in denen die Warmwasserbereitung mit dem
Komfort-Sollwert erfolgen soll. In den übrigen Zeiten wird das
Warmwasser mit dem ECO-Sollwert bereitet. Die Sollwerte
können Sie unter dem Menüpunkt EINSTELLUNGEN / WARM-
WASSER / WARMWASSERTEMPERATUREN einstellen.
Sie haben die Möglichkeit, die Warmwasserbereitung einzu-
stellen für:
:: ::
jeden einzelnen Tag der Woche (Montag - Sonntag)
:: ::
Montag bis Freitag (Mo - Fr)
:: ::
Samstag und Sonntag (Sa - So)
:: ::
die gesamte Woche (Mo - So)
MONTAG
07:00 - 20:00
- -:- - - - -:- -
- -:- - - - -:- -
- -:- -
UHR
ENDE
TTF | TTF cool 13
