Komponenten
1
2
3
4
Ansicht von links

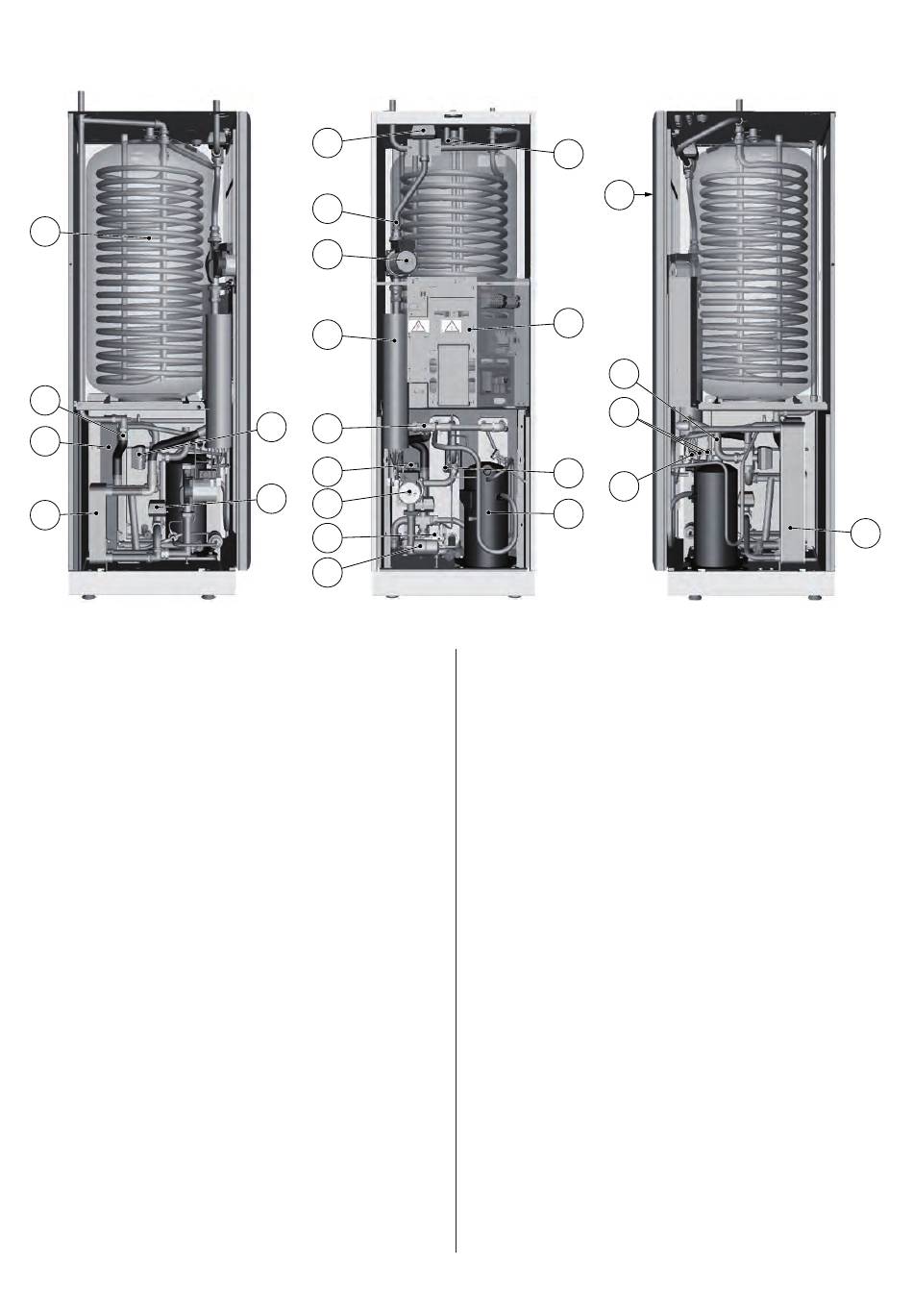

Abbildung 4: DHP-C, Komponenten.
Position Bezeichnung
1 Warmwasserbereiter, 180 Liter
2 Fühler, Heizungssystem Rücklaufleitung
3 Verdampfer, isoliert
4 Wärmetauscher für Kühlbetrieb
5 Umschaltventil Kühlung
6 Mischer Kühlung
7 Umschaltventil, Heizen/Warmwasser
8 Vorlauffühler
9 Umwälzpumpe Heizungssystem
10 Zusatzheizung (elektrisch)
11 Kälteträger ein
12 Vorlaufleitung Heizungssystem
13 Kälteträger aus
14 Kälteträgerpumpe Kälteträgersystem
15 Expansionsventil
16 Trockenfilter
17 Fühler, Warmwasser (Spitzentemperatur)
18 Bedienkonsole der Regelausrüstung
19 Elektroschalttafel
20 Kompressor
21 Niederdruckpressostat
22 Betriebspressostate
23 Hochdruckpressostat
24 Verflüssiger mit Ablauf für Primärseite
7
8
9
10
5
12
13
6
14
15
16
Ansicht von vorne
VMBMA303
17
18
19
11
22
21
23
20
Ansicht von rechts
24
9
