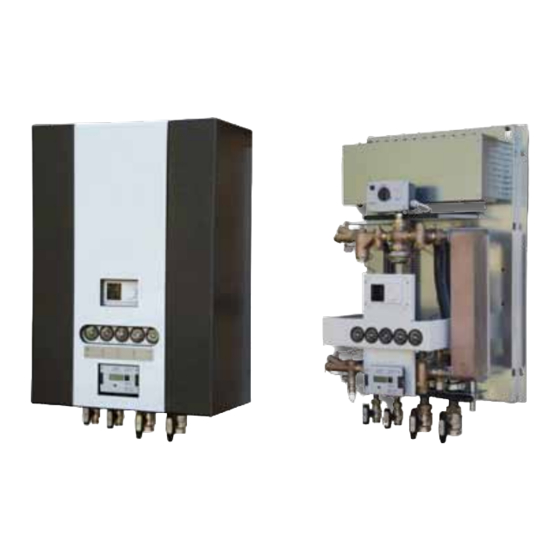

Einbauanleitung
DSA 1 MINI
Inhalt
1.0
...............................................................................................................................................................................................................................................................................1
2.0
.................................................................................................................................................................................................................................................2
3.0
Lagerung und Handhabung ..............................................................................................................................................................................................................................5
4.0
....................................................................................................................................................................................................................................................................5
5.0
....................................................................................................................................................................................................................................................................6
6.0
Montage ...........................................................................................................................................................................................................................................................................7
7.0
7.1
8.0
Inbetriebnahme ..........................................................................................................................................................................................................................................................9
9.0
Elektrische Installation ........................................................................................................................................................................................................................................10
9.1
.................................................................................................................................................................................................................................................................11
........................................................................................................................................................................................................................................................................13
11.0 Störungssuche ..........................................................................................................................................................................................................................................................14
Danfoss District Energy
...................................................................................................................................................................................................................8
................................................................................................................................................................................8
................................................................................................................................................................................................................................17
VM.HE.B2.03
DEN-SMT/PL
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Danfoss DSA1 MINI
Inhaltszusammenfassung für Danfoss DSA1 MINI
-
Seite 1: Inhaltsverzeichnis
Lagerung und Handhabung ..............................................5 Entsorgung ....................................................5 Diagramme ....................................................6 Montage ......................................................7 Installation und Inbetriebnahme ...........................................8 Behandlung des Wärmeübertragungsmediums ....................................8 Inbetriebnahme ..................................................9 Elektrische Installation ................................................10 Schaltpläne ....................................................11 10.0 Wartung ......................................................13 11.0 Störungssuche ..................................................14 12.0 EG – Konformitätsklärung ..............................................17 Danfoss District Energy VM.HE.B2.03 DEN-SMT/PL... -
Seite 2: Sicherheitshinweise
Jegliche Änderungen, Erweiterungen oder Modifikationen an der Übergabestation sind strengstens untersagt. Zuwider- handlungen führen zum Verlust jeglicher Garantieansprüche gegenüber Danfoss District Energy sowie zur Aufhebung der Produkthaftung seitens Danfoss District Energy. Verantwortung des Betreibers/Besitzers • B ewahren Sie die Betriebsanleitung stets in der Nähe der Der Betreiber und das befugte Personal sind für den stö- Übergabestation auf, damit sie jederzeit allen Mitarbeitern... - Seite 3 Danfoss District Energy DSA 1 MINI - Sicherheitshinweis Ordnungsgemäßer Gebrauch Die funktionale und betriebliche Sicherheit der Übergabe- Jegliche Forderungen an den Hersteller und/oder seine station ist nur bei sachgemäßem Gebrauch entsprechend Vertreter bei Schäden, die aus einem unsachgemäßen dieser Anleitung gewährleistet.
- Seite 4 Danfoss District Energy DSA 1 MINI - Restrisiken 2.1 Restrisiko Wie von der Maschinenrichtlinie vorgeschrieben wurde, die Übergabestation einer Risikobeurteilung gemäß DIN EN14121 unterzogen. Die Auslegung der Übergabestation Mögliche Gefahr durch ein Verspritzen der unter entspricht dem derzeitigen Stand der Technik. Nichtsde- Hochdruck stehenden Flüssigkeit.
-
Seite 5: Lagerung Und Handhabung
Tragegriffen der Verpackung angehoben werden. in the technical literature for these products (see clause 5). The text and the bin-symbol do not relate to the WEEE, but emphasizes that Danfoss is Der Transport über große Entfernungen sollte auf Paletten an environmental friendly company. Please notice that bin symbol with registration erfolgen. -
Seite 6: Diagramme
10. Regler (Standard: ECL 310. Optional: ECL 210 oder OPR 0020) 11. Schmutzfänger 12.* Wärmezähler (Danfoss Sonometer) 13. Kugelhähne 14. Sicherheitsventil 15. Wärmeübertrager Danfoss XB37M-1 10 bis 50 16. Kombinierter Differenzdruck- und Volumenstromregler Danfoss AVQM mit elektrischen Stellantrieben Danfoss AMV 10 oder 20 16.*Kombinierter Differenzdruck- und Volumenstromregler... -
Seite 7: Montage
Danfoss District Energy DSA 1 MINI - Montage 6.0 Montage Empfehlung für 50 cm Anschlussoptionen Primär und sekundär Anschlüsse für 16/30/42/60 kW Anschlüsse für 75 kW STANDARDPRODUKT Vorlauf, Primärseite Rücklauf, Primärseite Rücklauf, Sekundärseite Vorlauf, Sekundärseite Option 1: Rücklauf, Sekundärseite Vorlauf, Sekundärseite Option 2: Rücklauf, Sekundärseite... -
Seite 8: Installation Und Inbetriebnahme
Rolle. Die ordnungsgemäße Aufbereitung • Defekte Regler des Wassers wird jedoch oftmals schlichtweg vergessen. Der • Blockierte Pumpen Danfoss-Standard „Richtlinie zur Wasserqualität in gelöteten • Schäden am Wärmeübertrager Plattenwärmeübertragern aus Kupfer“ schreibt sehr genau • Siedegeräusche vor, wie das Wärmeübertragungsmedium zu optimieren ist, • Von Korrosion befallene Stellen... -
Seite 9: Inbetriebnahme
Arbeiten dürfen nur von entsprechend qualifiziertem Fach- personal durchgeführt werden. Sehr geehrte Inbetriebnahmetechniker, die DSA 1 MINI von Danfoss District Energy wurde bereits im Werk auf Dichtheit überprüft. Durch die Vibrationen wäh- rend des Transports können aber dennoch Lecks auftreten. Deshalb ist es wichtig, sämtliche Verbindungsstücke vor der Inbetriebnahme erneut festzuziehen. -
Seite 10: Elektrische Installation
Beim Verdrahten und Anschließen der DSA 1 MINI müssen Falls im Fernwärmenetz ein Datenübertragungssystem die IEC-Vorschriften und die Bestimmungen der örtlichen (Danfoss Energy Control System = DECS 2.0 oder ein örtliches Stromversorger eingehalten werden. Deshalb dürfen diese Gebäudemanagementsystem) installiert ist, muss eine Arbeiten nur von qualifiziertem Personal ausgeführt werden. -
Seite 11: Schaltpläne
Danfoss District Energy DSA 1 MINI - Schaltpläne 9.1 Schaltpläne 9.1.1 Der Regler ECL 310 von Danfoss mit Applikationsschlüssel A337, A347, A367, A377 11 11 Danfoss District Energy VM.HE.B2.03 DEN-SMT/PL... -
Seite 12: Verdrahtungsplan Für Den Regler Opr 0020 Von Danfoss
Danfoss District Energy DSA 1 MINI - Schaltpläne 9.1.2 Verdrahtungsplan für den Regler OPR 0020 von Danfoss Schnittstelle LonModul, TCP/IP oder GPRS Pumpe 1 Heizkreis 1 LonBus IN oder Boiler 2 LonBus OUT Motor 1 Mischer Heizkreis 1 Fernbedienung - 2polig A = AUF geschirmt (max 4 Stück) -
Seite 13: Wartung
Lecks, die aus einem zu festen Anziehen der Über- des Plattenwärmeübertragers gebildet haben. Bei stärkeren wurfmuttern resultieren. Ablagerungen kann ein von Danfoss zugelassenes Reinigungs- mittel (z. B. Kaloxi oder Radiner FI) durch den Wärmeübertrager gepumpt werden. Beide Flüssigreinigungsmittel sind umwelt- verträglich und können über das normale häusliche Abwasser-... -
Seite 14: Störungssuche
Danfoss District Energy DSA 1 MINI - Störungssuche 11.0 Störungssuche Bei Störungen des Betriebs sollte vor der tatsächlichen Durchführung - Liegt die Fernwärme-Vorlauftemperatur auf einem normalen von Maßnahmen zur Beseitigung des Fehlers grundsätzlich erst Wert (Sommer: mindestens 60 °C/Winter: mindestens 70 °C)? Folgendes überprüft werden:... - Seite 15 Danfoss District Energy DSA 1 MINI - Störungssuche Problem Möglicher Grund Lösung Automatische Steuerung einstellen – Fehlerhafte Einstellung der automatischen siehe Anleitung für die automatische Steuerung. Steuerung. Vorlauftemperatur zu niedrig Defekter Regler. Der Regler reagiert nicht Hersteller der automatischen Steuerung gemäß...
- Seite 16 Platzen Sie den Tauchfühler gemäß den Wasserentnahme Herstellerangaben für den Zylinder. Tauchfühler wurde falsch platziert. Weitere Informationen erhalten Sie ggf. von Danfoss Redan A/S. Warmwasserzylinder mit Säurelösung Kalkablagerungen auf dem Heizelement. reinigen oder Heizelement austauschen. Warmwasserzylinder mit Säurelösung reinigen oder Heizelement austauschen.
-
Seite 17: Dsa 1 Mini - Konformitätserklärung
Danfoss District Energy DSA 1 MINI - Konformitätserklärung 12.0 EG – Konformitätsklärung EG-Konformitätserklärung Danfoss District Heating SRL Danfoss District Energy Division 208 Oltenitei Street, 077160 Popesti-Leordeni, County Ilfov, ROMANIA Tel: +40 31 2222010; Fax: +40 31 2222299 erklärt in alleiniger Verantwortung, dass die unten genannten Produkte, einschließlich aller verfügbaren Energie- und Regeloptionen:... - Seite 18 Die ausgelieferte Übergabestation kann von den Bildern und Plänen in dieser Anleitung abweichen. Produced by Danfoss A/S © 02/2012...
