Danfoss DHP-H Installations Und Wartungsanweisung Seite 7

Komponenten
1
2
3
Ansicht von links

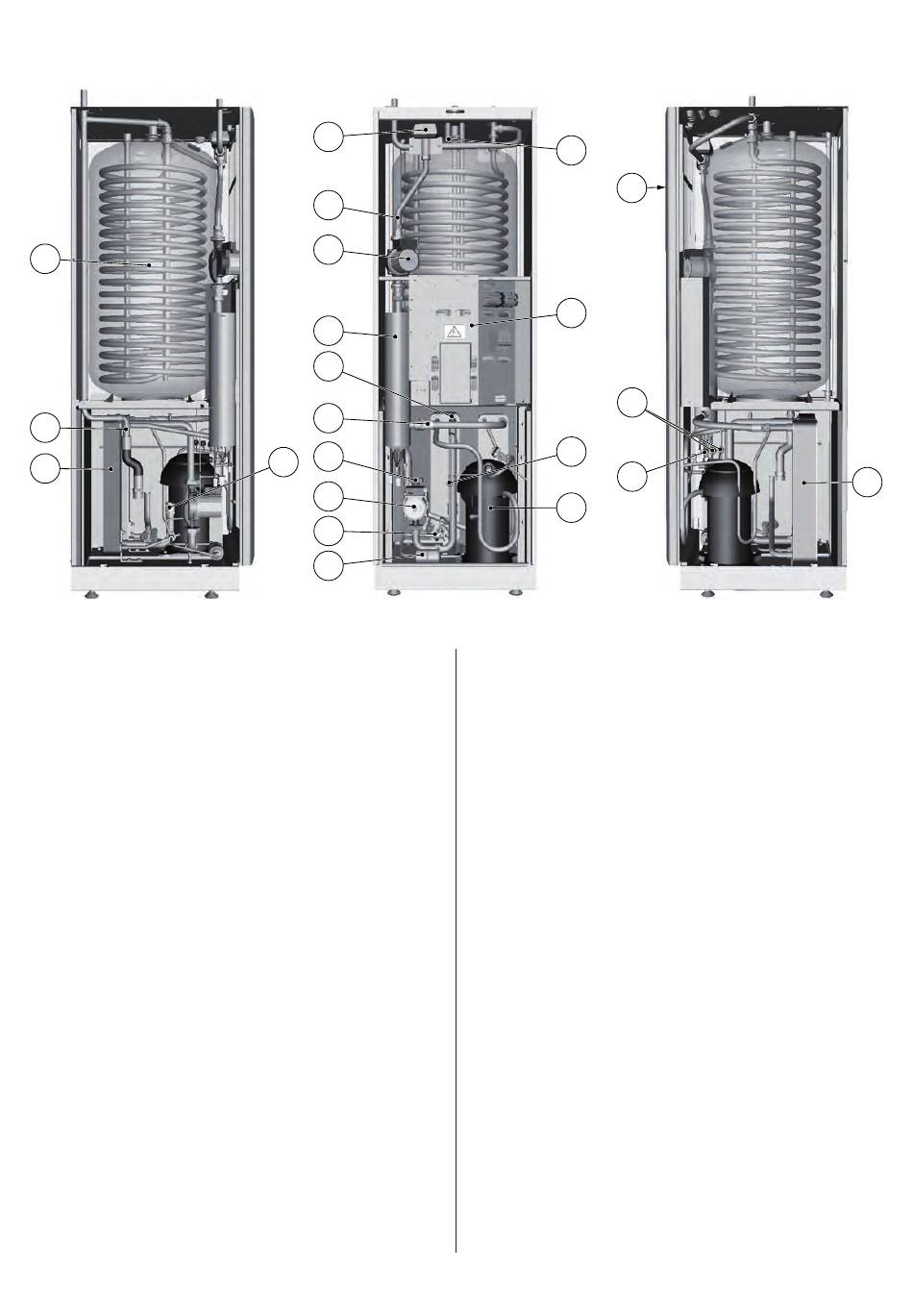

Abbildung 2: DHP-H, Komponenten.
Position Bezeichnung
1 Warmwasserbereiter, 180 Liter
2 Fühler, Heizungssystem Rücklaufleitung
3 Verdampfer, isoliert
4 Umschaltventil
5 Vorlauffühler
6 Umwälzpumpe Heizungssystem
7 Zusatzheizung (elektrisch)
8 Kälteträger ein
9 Vorlaufleitung Heizungssystem
10 Kälteträger aus
11 Kälteträgerpumpe Kälteträgersystem
12 Trockenfilter
13 Expansionsventil
14 Fühler, Warmwasser (Spitzentemperatur)
15 Bedienkonsole der Regelausrüstung
16 Elektroschalttafel
17 Kompressor
18 Niederdruckpressostat
19 Betriebspressostate
20 Hochdruckpressostat
21 Verflüssiger mit Ablauf für Primärseite
4
5
6
7
8
9
8
10
11
13
12
Ansicht von vorne
VMBMA303
14
15
16
19
18
20
17
Ansicht von rechts
21
7
