Komponenten
3
4
Ansicht von links

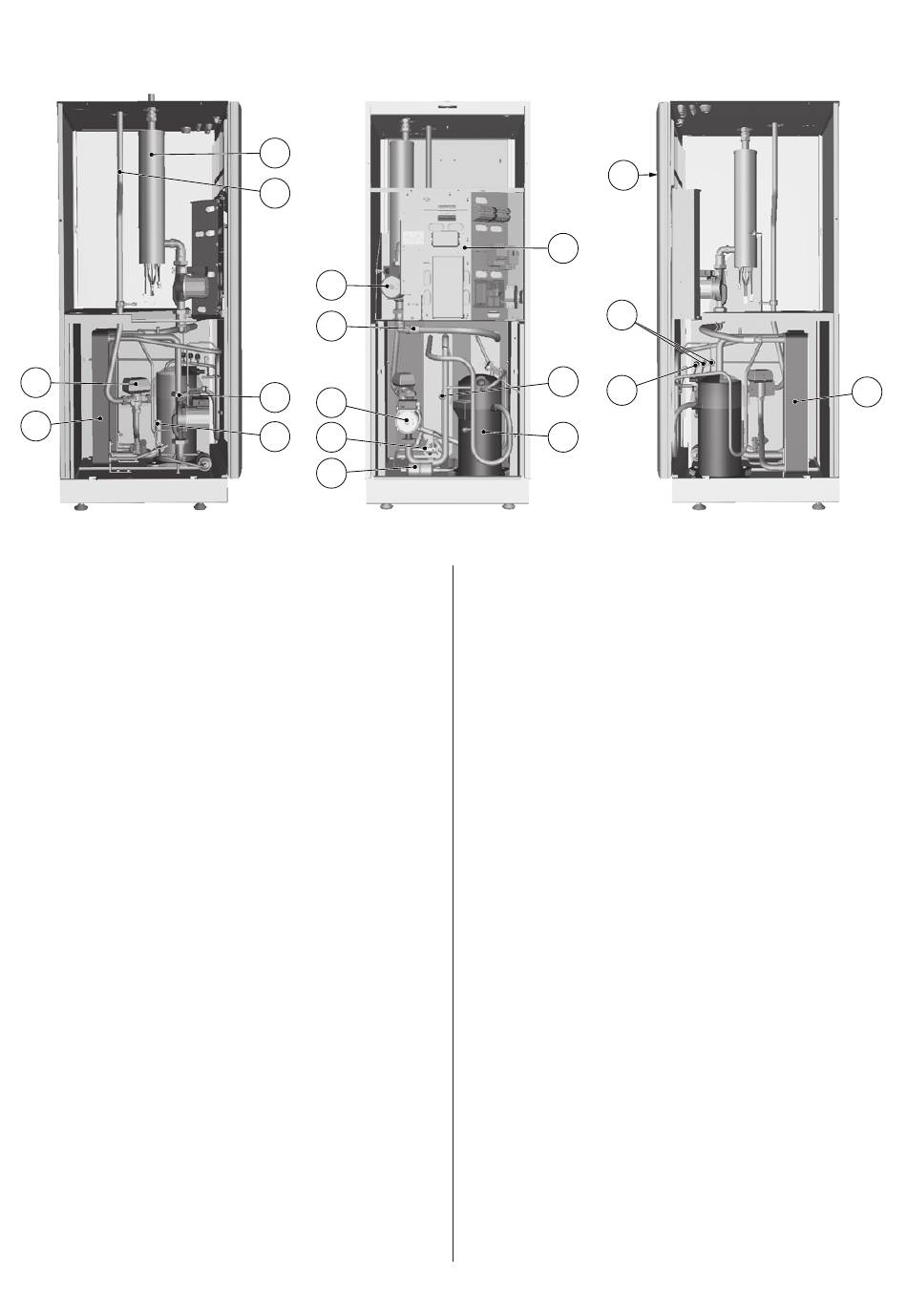

Abbildung 6: DHP-L, Komponenten.
Position Bezeichnung
1 Zusatzheizung, elektrisch, an Vorlaufleitung
2 Rücklauf, Heizungssystem
3 Umschaltventil
4 Verdampfer, isoliert
5 Umwälzpumpe Heizungssystem
6 Vorlauffühler, Heizungssystem
7 Kälteträger aus
8 Kälteträgerpumpe Kälteträgersystem
9 Trockenfilter
10 Expansionsventil
11 Bedienkonsole der Regelausrüstung
12 Kälteträger ein
13 Elektroschalttafel
14 Kompressor
15 Niederdruckpressostat
16 Betriebspressostate
17 Hochdruckpressostat
18 Verflüssiger mit Ablauf für Primärseite
1
2
5
6
12
8
10
7
9
Ansicht von vorne
VMBMA303
11
13
16
15
17
14
Ansicht von rechts
18
11
