Bedienungsanleitung

Durchflusswassererwärmer

Hydraulisch geregelt,

Thermo-hydraulisch geregelt

Inhaltverzeichnis

GUT ANFANGEN ...........................................................2

Typen / Hauptkomponenten ........................................3

Allgemein / Montage & Regelung ...............................4

Akva Vita

Typ A ....................................6

Akva Vita

Typ A ....................................6

Akva Lux II

Typ B ....................................7

Akva Vita II F

Typ C ....................................8

Akva Lux II F

Typ D ...................................9

Zirkulationsanschluss Typen C + D ...........................10

Fehlersuche - Typ A ........................................................ 14

Fehlersuche - Typen B, C, D ......................................... 15

Wartung ............................................................................. 16

EU Gutachten ................................................................... 19

VI.GE.Q1.03

Produced by Danfoss Redan A/S · 10.2010

Inhaltszusammenfassung für Danfoss Akva Vita

Seite 1 Fehlersuche - Typ A ............14 Fehlersuche - Typen B, C, D ......... 15 Fehlersuche - Typen B, C, D ......... 15 Wartung ................16 Wartung ................16 EU Gutachten ..............19 EU Gutachten ..............19 VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 2: Gut Anfangen
Umwälzpumpe und Rückschlagventil sachen. Deshalb kann Nachziehen alle ist immer einzubauen. Die Pumpe muss Verschraubungen und Anschlüsse nach der Wasser in Richtung des Wassererwärmers Inbetriebnahme notwendig sein. pumpen. Die Pumpe an Stromversorgung VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...

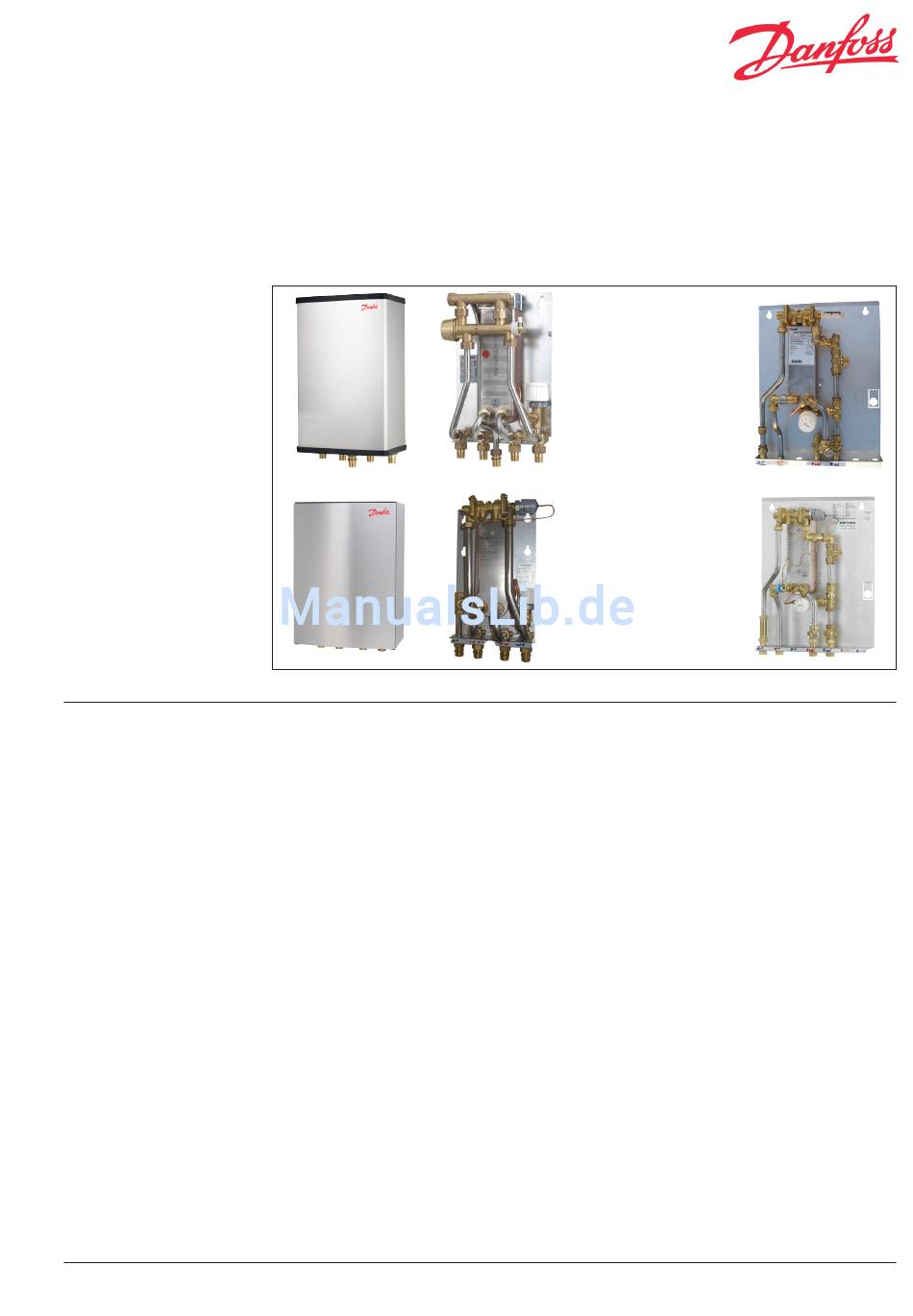

Seite 3 C. Akva Vita II F D. Akva Lux II F Komponente 1 Plattenwärmeübertrager WW 2 Regler, Brauchwarmwasser 3 Thermostat für Bypass/Zirkulation 4 Zirkulationsrohr 4a Stutzen für Zirkulationsanschluss 5 Passstück für Kaltwasserzähler Typ C Typ D VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 4 Entsorgung in seine Einzelteile und führen Sie sie gemäß den geltenden örtlichen Vorschriften sortenrein der Entsorgung zu. Lagerung Lagerung des Durchflusswassererwärmers vor Einbau darf nur in trockenen und geheitzten Räu- men erfolgen. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 5 Für Zirkulationsanschluss auf den Typen B, C und absperren, wenn die Pumpe ausgeschaltet wird, D ist einen Zirkulationssatz als Sonderzubehör zu bestellen und bauseits einzubauen. Umrüstung von Bypassbetrieb auf WW-Zirkulation - siehe bitte separate Anleitung für die einzelnen Typen. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 6 Kapil- WICHTIG A auf Punkt B umstellen. larrohr • Mit 4 mm konischem Propfen in Punkt A zu- propfen. Bitte Einbau von Umwälzpumpe und • Das Zirkulationsrohr der Wohnung an den Rückschlagventil beachten. Die Pumpe Stutzen anschliessen. muss Wasser in Richtung des Wasser- erwärmers pumpen. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 7 Wasser in Richtung des Wasser- 6 mm Kapillarrohr (Wärmeübertrager XB 06H-1 40): erwärmers pumpen. • 1/4”x 6 mm Nippel in Punkt B einbauen (dichten). • Kapillarrohr und Überwurfmutter in Punkten F und G abbauen (verschrotten). 4 mm • Mit Überwurfmuffer + Kugel in Punkt F zu- pfropfen. • Neues Kapillarrohr von Punkt F zu Punkt B mittels Uberwurfmutter und Schneidring ein- bauen. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 8 Pos. 3 einzustellen. Umrüstung von Bypassbetrieb Für Zirkulationsanschluss des Durchflusswas- auf WW-Zirkulation sererwärmers Typ C - Akva Vita II F sind 3 ver- schiedene Zirkulationssätze als Sonderzubehör erhältlich. Die 3 Umrüstungsmöglichkeiten von Bypassbe- trieb auf WW-Zirkulation werden auf den Seiten 10, 11 und 12 näheres beschrieben.
Seite 9 Die 3 Umrüstungsmöglichkeiten von Bypassbe- trieb auf WW-Zirkulation werden auf den Seiten 10, 11 und 12 näheres beschrieben. Bitte bemerken, dass diese Beschreibung für so- wohl Akva Vita II F und Akva Lux II F gelten. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 10 FJVR Thermostat abschrauben und verschrotten • 3/4” Propfen + Dichtung in Punkt I einbauen • FJVR Thermostat in Punkt H einbauen • Neues Kapillarrohr von Punkt G zu Punkt B mittels Uberwurfmutter und Schneidring ein- bauen. Zirkulationsanschluss von Kapillarrohr mit- 3 + 6 tels Überwurfmutter + Uberwurfmutter Schneidring + Schneidring 3 + 6 VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 11 Nippelmuffe von FJVR Thermostat abschrau- ben und verschrotten • 3/4” Propfen + Dichtung in Punkt I einbauen • FJVR Thermostat in Punkt H einbauen • Neues Kapillarrohr von Punkt G zu Punkt B mittels Uberwurfmutter und Schneidring ein- bauen. Zirkulationsanschluss 3 +6 von Kapillarrohr mit- tels Überwurfmutter + Uberwurfmutter Schneidring + Schneidring 3 + 6 VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 12 Nippelmuffe von FJVR Thermostat abschrau- ben und verschrotten • 3/4” Propfen + Dichtung in Punkt I einbauen • FJVR Thermostat in Punkt H einbauen • Neues Kapillarrohr von Punkt G zu Punkt B mittels Uberwurfmutter und Schneidring einbauen. Zirkulationsanschluss 3 +6 von Kapillarrohr mit- tels Überwurfmutter + Uberwurfmutter Schneidring + Schneidring 3 + 6 VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 13 Heizmedium befüllt werden. Eine Entlüftung des Pumpenrotorraumes erfolgt selbsttätig bereits nach kurzer Betriebsdauer. Kurzzeitiger Trockenlauf schadet der Pumpe nicht. Für weitere Information über der Pumpe sehen Sie bitte beigelegtes Bedienerhandbuch: WILO-STAR-Z 15 Einbau- und Betriebsanleitung VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 14 WW- WW ist verkalkt. tauschen. Zapfung. Die zwei Inbusschrauben lösen; Anschlüsse des PM-Reglers Besonders beim Austausch in eine Hälfte des PM-Reglers um passen nicht. alten WW-Bereitern. 180 ° drehen VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 15 Plattenwärmeübertrager oder zu hoch beim Leerlauf; Plat- kurzgeschlossen oder Regler Regler auswechseln. tenübertrager ist warm. defekt. Primäre Rücklauftemperatur zu Plattenwärmeübertrager für Plattenwärmeübertrager aus- hoch während der WW- WW ist verkalkt. tauschen. Zapfung. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 16 Zeit zu überprüfen und zu entlüften; den Handgriff in die markierte Richtung drehen. Schmutzfänger Schmutzfänger Varmt vand Schmutzfänger müssen häufig und bei Bedarf fachmännisch gereinigt werden, in Übereinstim- mung mit Herstelleranleitung und abhängig von der Betriebsbedingungen des Durchflusswasser- erwärmers. VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 17 Bedienungsanleitung Durchflusswassererwärmer Noten: VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 18 Bedienungsanleitung Durchflusswassererwärmer Noten: VI.GE.Q1.03 Produced by Danfoss Redan A/S · 10.2010...
Seite 19: Ec Declaration Of Conformity
Telephone +45 87 43 89 43 EC-DECLARATION OF CONFORMITY For CE marking in EU (European Union) Danfoss Redan A/S District Energy DK-8382 Hinnerup Declares under our sole responsibility that below products including all available power and control options: Instantaneous Water Heaters...
