Dhp-A - Danfoss DHP-H Installations Und Wartungsanweisung

2.4

DHP-A

Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder
rechten Seite der Einheit angeschlossen werden.
455
596
80
5
56
4
74

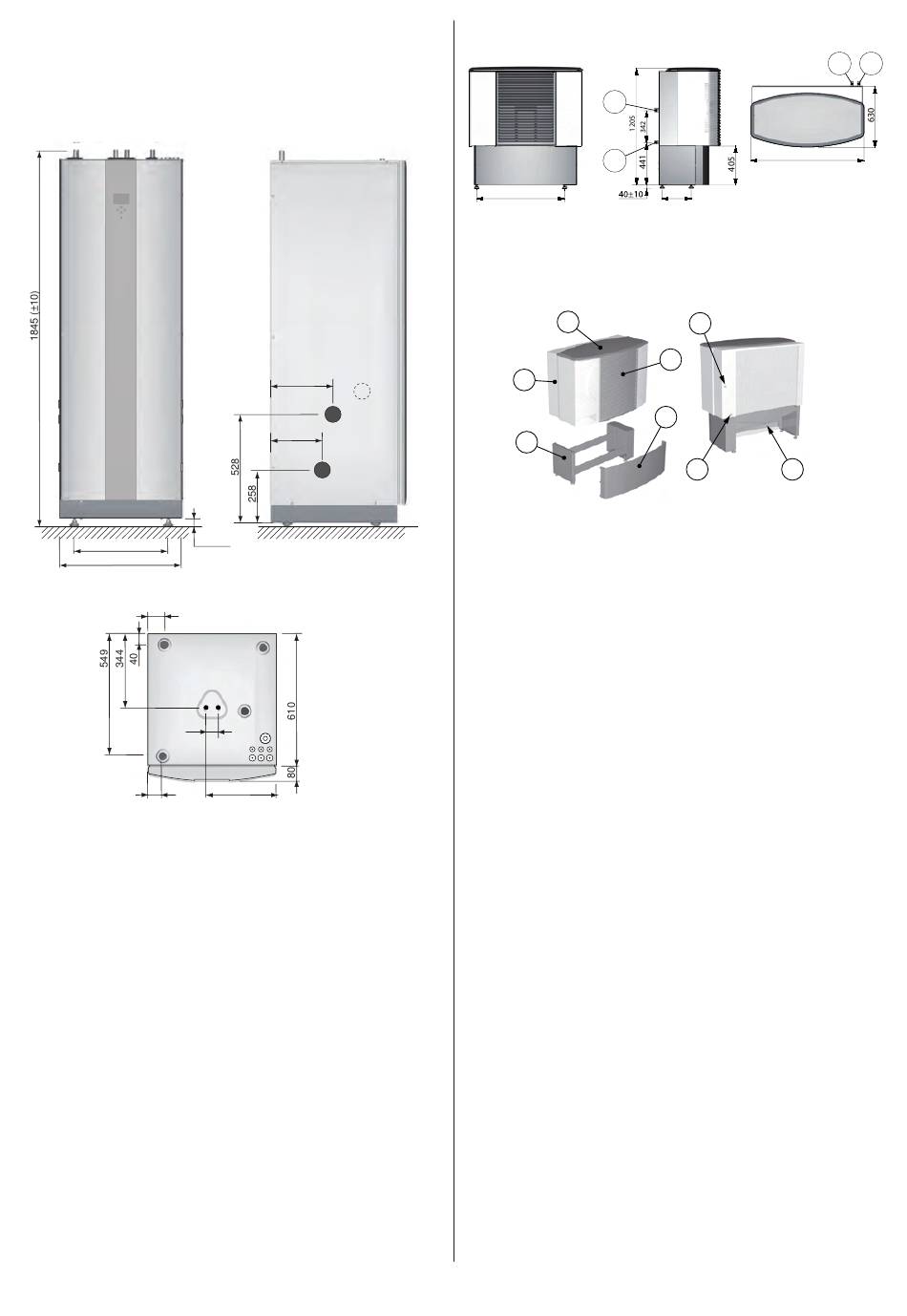

Abbildung 7: DHP-A, Maße und Anschlüsse.
Position Bezeichnung
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Durchführung der Versorgungsleitungen, Fühler- und Thermia
Online-Kabel
4 Vorlaufleitung Heizungssystem, 22 Cu: 6-10 kW, 28 Cu: 12 kW
5 Rücklaufleitung Heizungssystem, 22 Cu: 6-10 kW, 28 Cu: 12 kW
6 Ausdehnungsrohr, 22 Cu
7 Warmwasserleitung, 22 Cu oder Edelstahl
8 Kaltwasserleitung, 22 Cu oder Edelstahl
9 Hebepunkt
10 Anschluss für Ausdehnungsbehälter, Kälteträgerkreis,
R25 Innengew.
12
300
2
250
1
40±10
10
9
7 8
6
3
327
910
Abbildung 8: Außenteil, Abmessungen und Anschlüsse.
Position Bezeichnung
1 Kälteträger ein (von Wärmepumpe Kältetr. aus), 28 Cu
2 Kälteträger aus (zu Wärmepumpe Kältetr. ein), 28 Cu
2
1
4
Abbildung 9: Komponenten und Anschlüsse des Außenteils.
Position Bezeichnung
1 Außenteil
2 Abdeckhaube
3 Fronthaube
4 Ständer
5 Abdeckblech
6 Anschluss, Kälteträger ein
7 Anschluss, Kälteträger aus
8 Anschluss, Abfluss Auffangschale
Überprüfen Sie, dass im Lieferumfang des Außenteils Folgendes
enthalten ist:
• Außenteil
• Nicht montierter Ständer
• Erforderliche Schrauben, Muttern und Scheiben.
• Abtaufühler
VMBMA303
1
2
300
6
3
5
7
2 1
1175
8
